501461-0601

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 6pin 黑色 800μm FPC 300mA 金 底部 贴片安装 4.5mm(长度)*3.2mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX FFC/FPC连接器 501461-0601

501461-0601概述


    产品简介

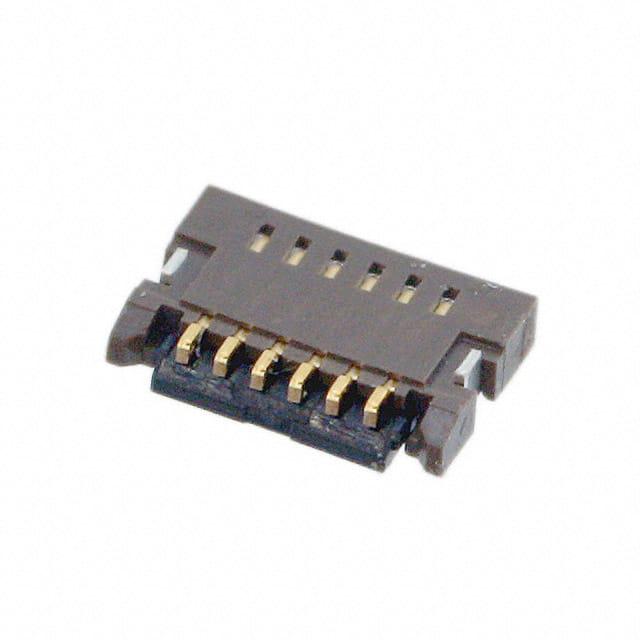

    产品名称:BackFlip™ 0.50mm间距FPC连接器
    产品类型:此产品是一款柔性扁平电缆(FFC)和柔性印刷电路板(FPC)连接器。其独特的设计使它特别适用于紧凑空间中的高效连接需求。
    主要功能:该连接器采用底接触式设计,能够在有限的空间内实现高效可靠的电连接。它还具有独特的翻盖机构,可以方便地进行插拔操作,同时保持良好的机械强度和耐用性。
    应用领域:广泛应用于消费电子产品、移动设备、便携式医疗设备等领域,尤其适合需要高密度连接的应用场合。

    技术参数


    - 电路数:6个
    - 接触位置:底部接触
    - 耐久性:最大20次插拔循环
    - 母头高度:0.80毫米
    - 材料:铜合金、金
    - 电镀材料:匹配时为金,焊接时为金
    - 重量:20.547毫克
    - 包装方式:带状卷装
    - 连接器类型:直角表面贴装型
    - 操作温度范围:-40°C 至 +85°C
    - 电流容量:每接触点最大0.3安培
    - 电压容量:最大交流50伏(均方根)/直流

    产品特点和优势


    独特功能:
    - 翻盖机构设计:使得安装和拆卸过程变得简单而快速。
    - 底接触设计:提供更紧密的接触,增强信号传输的稳定性和可靠性。
    - 高温适应性:可以在-40°C至+85°C的温度范围内正常工作。
    市场竞争力:
    - 由于其紧凑的设计和出色的耐用性,BackFlip™在便携式设备中非常受欢迎。
    - 其独特的底接触式设计确保了即使在恶劣环境下也能保持高性能。
    - 可承受多达20次的插拔循环,远超同类产品,显著提高了使用寿命。

    应用案例和使用建议


    应用案例:
    - 智能手机内部的显示器连接。
    - 平板电脑中的触摸屏控制电路。
    - 医疗设备中传感器与主控单元之间的连接。
    使用建议:
    - 在安装过程中,务必确保正确对齐接口,并施加适当的力以避免损坏连接器。
    - 尽量避免在极端温度下频繁插拔连接器,以防影响其寿命。
    - 对于长时间使用的场景,考虑定期检查并清洁接口,确保长期可靠运行。

    兼容性和支持


    兼容性:
    - 此连接器专为与特定型号的FPC电缆匹配设计,因此在选择配套电缆时需要仔细核对。
    - 产品已经过测试并与多家供应商的配件兼容。
    支持:
    - 如需更多关于产品环境合规性的信息,可通过电子邮件向Molex官方询问(productcompliance@molex.com)。
    - 更多型号的RoHS证书可以访问Molex官网获取。

    常见问题与解决方案


    问题1:安装后,连接器偶尔出现松动。
    解决方法:请确保所有螺丝已紧固到位,必要时重新校准连接器的定位装置。
    问题2:长时间使用后,信号传输质量下降。
    解决方法:尝试清理连接器接口,去除可能存在的灰尘和污垢。如果问题依旧存在,考虑更换新的连接器组件。
    问题3:连接器无法完全插入。
    解决方法:确认电缆是否正确安装并已对齐到预定位置,同时检查连接器本身是否有物理损伤。

    总结和推荐


    综上所述,BackFlip™ 0.50mm间距FPC连接器以其紧凑设计、可靠性和出色的兼容性,在众多电子设备中展现出卓越的性能。无论是消费电子产品还是工业应用,该连接器都是一项理想的选择。强烈推荐给需要在狭小空间内实现高效电连接的应用场合。
    希望以上内容能帮助您更好地了解和使用BackFlip™ 0.50mm间距FPC连接器,如有任何疑问或需求进一步的支持,请联系Molex官方。

501461-0601参数

参数
端接 焊盘
板上高度 800μm
外壳颜色 黑色
针脚数 6pin
触头镀层
额定电流 300mA
扁平柔性类型 FPC
连接器/触头类型 底部
间距 500μm
长*宽*高 4.5mm(长度)*3.2mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

501461-0601厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

501461-0601数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 501461-0601 501461-0601数据手册
