首页  >  产品百科  >  09484129

09484129

厂牌: MOLEX
产品描述: Bottom Entry,Locking Ramp,Receptacle 3.96mm 1 12pin 4.5A 1.52μm 锡 通孔安装
供应商型号:
供应商:
标准整包数: 0

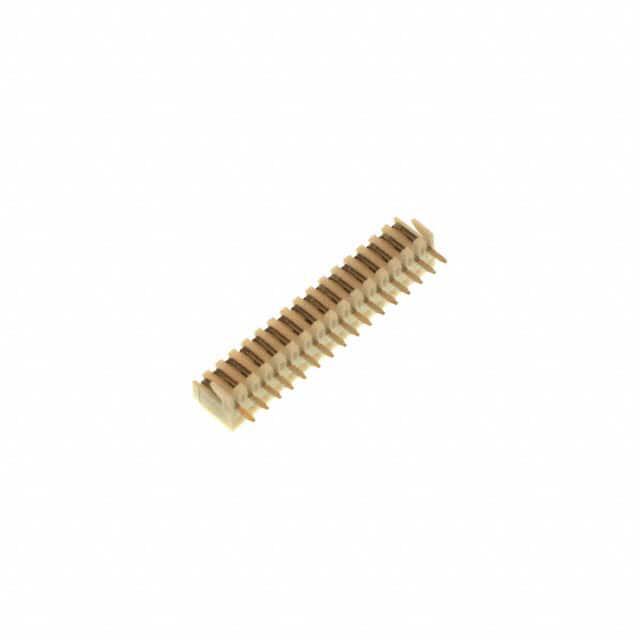

MOLEX 矩形连接器 - 针座 - 插座/母插口 09484129

09484129概述

    KK 156 PCB Assembly Technical Handbook

    1. 产品简介


    KK 156 PCB(印刷电路板)组装是一种高可靠性、多功能性的电子连接解决方案,适用于多种工业自动化、通信和消费电子设备。该产品主要由连接器组件构成,设计用于多路连接,确保信号传输的高效和稳定。

    2. 技术参数


    - 材料:外壳材质为聚酯,表面镀层有三种选择:整体重熔喷锡(197)、选择性喷金(208)和整体喷锡(909),均符合UL 94V-0标准。
    - 尺寸:具体尺寸根据不同的装配工艺和终端类型有所不同,例如顶入式(Top Entry)和右角安装(Right Angle)的安装方式,具体的"C"尺寸范围也有所差异。
    - 插拔力:在顶入式配置下,连接器提供低插入力,适用于需要频繁插拔的应用场合。
    - 耐温性:能在广泛的工作温度范围内正常工作,适应各种环境条件。
    - 可堆叠性:允许零件在端到端中心线上堆叠,简化组装过程。

    3. 产品特点和优势


    - 高可靠性:采用优质材料和先进的制造工艺,保证了产品的长期稳定性和可靠性。
    - 多功能性:提供多种装配工艺选项(顶入式、右角安装、底部进入等),以满足不同应用需求。
    - 低插拔力:对于需要频繁插拔的应用,如测试和维修,具有较低的插入力,便于操作。
    - 环境适应性强:符合严格的防火标准,适合在苛刻环境下使用。

    4. 应用案例和使用建议


    - 工业自动化:应用于自动生产设备的控制板之间,确保信号传输的连续性和稳定性。
    - 通信设备:适用于通信网络中的信号分配和管理。
    - 消费电子产品:可用于各种家用电器和智能设备,确保可靠的数据传输。
    使用建议:
    - 在高温焊接时,确保每个焊接面至少覆盖95%的光滑连续涂层,以达到最佳的连接效果。
    - 根据具体应用选择合适的装配工艺(顶入式、右角安装等),以达到最佳的效果。

    5. 兼容性和支持


    - 兼容性:该产品与市场上主流的PCB和电缆系统具有良好的兼容性,易于集成到现有系统中。
    - 支持服务:厂商提供全面的技术支持和服务,包括样品请求、定制化解决方案和售后支持。

    6. 常见问题与解决方案


    - 焊接质量问题:确保按照手册中的规定进行预热和焊接,避免虚焊。
    - 插拔力异常:检查连接器是否有灰尘或异物,及时清理。
    - 接触不良:确认连接器是否完全推入到位,确保接触良好。

    7. 总结和推荐


    综上所述,KK 156 PCB Assembly以其卓越的性能、广泛的兼容性和可靠的支持,在多个行业中展现出极高的应用价值。无论是工业自动化、通信还是消费电子领域,它都是值得信赖的选择。推荐给寻求高品质连接解决方案的客户。

09484129参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 1.52μm
额定电流 4.5A
间距-配接 3.96mm
颜色 -
排数 1
防护等级 -
针脚数 12pin
类型 Bottom Entry,Locking Ramp,Receptacle
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘

09484129厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

09484129数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 09484129 09484129数据手册

09484129封装设计

查看详情并下载
Symbol
Footprint
3D Model
