22152086

厂牌: MOLEX

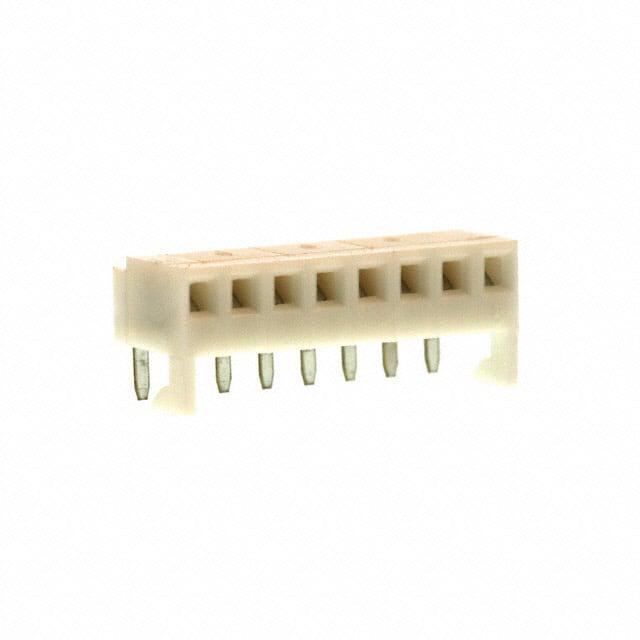

产品描述: Push-Pull,Receptacle 2.54mm 1 8pin 2.5A 2.54μm 锡 白色 板安装,边缘安装,通孔安装 4.699mm(宽度)*7.9mm(高度)
供应商型号: 22152086
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 插座/母插口 22152086

22152086概述

    # 产品介绍及技术手册解析:4455系列电子元器件

    产品简介


    4455系列电子元器件是一款由Molex公司生产的高性能插接件,适用于多种电路板装配。这类插接件主要用于印刷电路板(PCB)的连接,具备高可靠性、稳定性和耐用性。该系列产品广泛应用于通信设备、计算机系统、工业控制、汽车电子等多个领域。

    技术参数


    - 材料:主体部分采用尼龙材料,符合UL 94V-0防火等级,颜色为白色。
    - 表面处理:可选择金镀层(最小厚度0.00038英寸)或锡镀层(最小厚度0.00254英寸)。镍底层(最小厚度0.00127英寸)也是可选的。
    - 包装方式:根据具体型号,通常采用PK-44646-001包装。
    - 尺寸规格:主体高度、宽度、长度等详细尺寸见图纸说明。
    - 连接可靠性:插头接触点设计为钩式切割选项,允许灵活安装。
    - 应用电路数量:提供2到25个不等的电路通道。
    - 终端类型:可选用多种不同类型的终端以适应不同需求。
    - 兼容性:该产品与特定型号的端子兼容,确保良好的互换性和一致性。

    产品特点和优势


    - 高可靠度:通过严格的质量控制和测试流程确保长期稳定运行。
    - 多功能性:能够满足不同电路板配置的需求,灵活性高。
    - 高效组装:采用端口锁定和正向插入机制,简化组装过程,提高生产效率。
    - 易于维护:结构设计便于拆卸和维修,降低维护成本。

    应用案例和使用建议


    实际应用示例
    - 通信设备:用于数据中心交换机内部电路板之间的连接。
    - 计算机系统:作为硬盘驱动器(HDD)和固态硬盘(SSD)连接器。
    - 工业控制:自动化设备中传感器与控制单元间的接口。
    使用建议
    - 在组装过程中,务必按照指定的步骤操作,特别是对于“钩式切割”选项的应用。
    - 确保每个电路通道正确无误地安装至相应位置,避免短路风险。
    - 在高温环境下使用时,需注意连接器耐温范围,避免因过热导致损坏。

    兼容性和支持


    - 本系列产品与其他型号的4455系列部件兼容,但不建议跨系列混合使用。
    - 制造商提供了详尽的技术文档和支持服务,包括安装指南、故障排除手册等,用户可随时访问获取帮助。

    常见问题与解决方案


    1. 问题:无法实现完全可靠的电气连接。
    - 解决方法:检查端子安装是否到位,确保没有松动现象。必要时可重新压接端子。

    2. 问题:接头接触不良。
    - 解决方法:确认是否有异物阻碍或端子氧化现象,清理干净后重新插入。
    3. 问题:无法顺利插入端子。
    - 解决方法:确保安装过程中无阻塞或卡顿情况发生。如有必要,调整压力设置直至顺利插入。

    总结和推荐


    4455系列插接件凭借其出色的性能、广泛的适用性和优良的稳定性,在各类电子应用场合中表现出色。无论是工业级还是消费级电子产品,该系列产品都能提供稳定的连接性能。强烈推荐给需要可靠且高效的连接解决方案的专业人士和技术爱好者。

22152086参数

参数
额定电流 2.5A
类型 Push-Pull,Receptacle
排数 1
触头镀层 - 配接
颜色 白色
触头镀层厚度 - 配接 2.54μm
间距-配接 2.54mm
防护等级 -
针脚数 8pin
长*宽*高 4.699mm(宽度)*7.9mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 医疗级,汽车级,电信级,通用级
零件状态 在售
包装方式 托盘

22152086厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

22152086数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 22152086 22152086数据手册

22152086封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 4.3619
20+ ¥ 4.1438
库存: 20
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 43.61
直接购买
加入购物车
