0548092798

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 300μm 27pin 1.3mm FPC 300mA 铋,锡 底部 贴片安装 10.4mm(长度)*4.7mm(高度)
供应商型号:
供应商:
标准整包数: 0

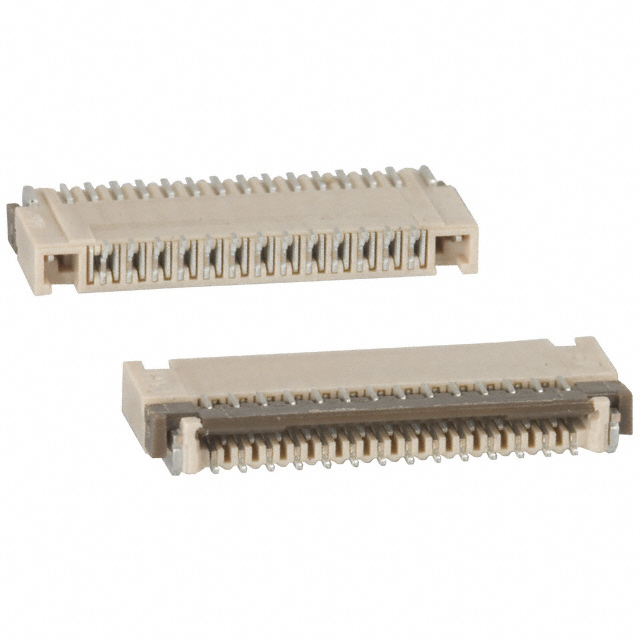

MOLEX FFC/FPC连接器 0548092798

0548092798概述


    产品简介


    Easy-On™ Type FPC Connector(0.30mm [.012"]间距易装柔性电路板连接器)
    产品类型:FFC/FPC连接器
    主要功能:提供了一种用于柔性印刷电路板(FPC)与主板之间进行电气连接的接口,尤其适用于空间受限的应用场景。
    应用领域:广泛应用于智能手机、平板电脑、便携式医疗设备和可穿戴设备等消费电子产品中。

    技术参数


    - 接触数:27个
    - 接触位置:底部接触
    - 耐用性:最大20次插拔
    - 接口角度:90度
    - 接合高度:1.30毫米(0.051英寸)
    - 金属材料:磷青铜
    - 接触镀层:匹配时用锡铋合金,端接时用锡铋合金
    - 行数:单行
    - 方向:直角
    - 导线/电缆类型:仅限FPC
    - 电气特性
    - 最大电流:每接触点0.3安培
    - 最大电压:交流(50V RMS)/直流(50V)

    产品特点和优势


    - 紧凑设计:具有0.30毫米的窄间距和1.30毫米的低接合高度,非常适合空间受限的设计。
    - 可靠的接触材料:采用磷青铜作为基材,并通过锡铋合金镀层提高可靠性。
    - 多次插拔能力:支持最多20次插拔,保证长期稳定的连接性能。
    - 高机械强度:具备良好的抗冲击和振动能力,确保在严苛环境下的稳定表现。
    - 环保材料:采用无铅材料,符合RoHS要求,更加环保安全。

    应用案例和使用建议


    应用场景:智能手机、平板电脑、便携式医疗设备、可穿戴设备等消费电子类产品中。
    使用建议:
    - 正确的装配顺序:在安装时要确保连接器准确对齐并按压到位,以确保稳固连接。
    - 环境考虑:建议在-20°C到+85°C的温度范围内操作,防止高温或低温影响连接器的性能。
    - 保持清洁:定期清理连接器接触面的污垢和灰尘,避免因接触不良导致信号干扰。

    兼容性和支持


    该连接器可与市面上常见的FPC连接器配套使用。制造商提供了丰富的文档资料和技术支持服务,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    - 问题:连接器频繁松动,连接不稳定。
    解决方案:检查安装是否正确,确认接触位置无误,并确保连接器完全插到位。
    - 问题:设备运行中突然断电。
    解决方案:检查是否存在短路情况,确认接触点无氧化或腐蚀,必要时清洁接触面。
    - 问题:传输信号质量差。
    解决方案:检查连接器是否清洁,接触是否良好;如有必要,更换新的连接器重新安装。

    总结和推荐


    总结:
    Easy-On™ Type FPC Connector是一款高性能的柔性印刷电路板连接器,具有紧凑设计、耐用性和良好的电气性能等特点,能够满足各种严苛环境下的应用需求。其在消费电子领域的广泛应用证明了它的可靠性和市场竞争力。
    推荐:
    鉴于其在设计灵活性、耐用性和环境适应性方面的优势,强烈推荐给需要高效、可靠连接解决方案的电子产品设计师和制造商。

0548092798参数

参数
额定电流 300mA
连接器/触头类型 底部
端接 焊盘
间距 300μm
触头镀层 铋,锡
针脚数 27pin
板上高度 1.3mm
扁平柔性类型 FPC
外壳颜色 -
长*宽*高 10.4mm(长度)*4.7mm(高度)
安装方式 贴片安装
应用等级 工业级
包装方式 散装

0548092798厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0548092798数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 0548092798 0548092798数据手册

0548092798封装设计

查看详情并下载
Symbol
Footprint
3D Model
