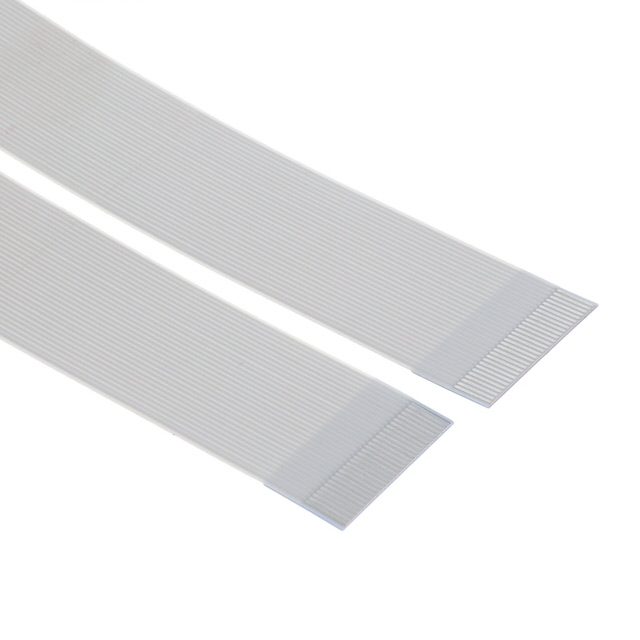

0152660330

产品分类: 扁平带状线缆
厂牌: MOLEX
产品描述: Cable Assembly FFC Jumper Cable 30Conductors 60VAC 0.203m
供应商型号: 0152660330-ND
供应商: Digi-Key
标准整包数: 1
MOLEX 扁平带状线缆 0152660330

0152660330概述

    0.50mm Pitch Flat Flex Cable (FFC) 技术手册

    产品简介


    本手册介绍的是0.50mm间距扁平柔性电缆(FFC),适用于105°C温度条件下的锡镀铜导体。这类电缆在电子元件中广泛应用于各种小型化和紧凑型设备中,如智能手机、笔记本电脑、平板电脑等消费电子产品,以及工业自动化、医疗设备等领域。

    技术参数


    - 导体数量(N): 6 至 50
    - 间距(P): 0.50 ± 0.05 mm
    - 跨度(E): 0.50 (N-1) ± 0.07 mm
    - 总宽度(W): 0.50 (N+1) ± 0.06 mm
    - 边缘宽度(M): 0.50 ± 0.12 mm
    - 导体宽度(CW): 0.30 ± 0.02 mm
    - 导线长度(S): 4.00 ± 0.80 mm
    - 连接区域端厚(Tc): 0.30 ± 0.05 mm
    - 绝缘区域厚度(Ti): 0.27 ± 0.05 mm
    - 长度(L):
    - 20 至 60 mm ± 2.00 mm
    - 61 至 100 mm ± 3.00 mm
    - 101 至 200 mm ± 4.00 mm
    - 201 至 3999 mm ± 5.00 mm
    - 4000 至 5999 mm ± 10.00 mm
    - 6000 至 9999 mm ± 15.00 mm
    - 加强长度(F): 8.00 ± 2.00 mm
    - 端部直角度(s-s’): ≤ 0.30 mm

    产品特点和优势


    - 高可靠性:在广泛的温度范围内具有稳定的电气性能和出色的机械强度。
    - 高电流承载能力:0.55 A 的电流承载能力,在室温下可达最大 40°C 的温度上升。
    - 优异的耐磨性:通过EN3475-503标准的耐磨损测试,可在10,000次摩擦后保持绝缘电阻和电气连续性。
    - 高柔韧性:可经受100,000次弯折循环而无明显电气故障。
    - 阻燃性:符合UL 758 VW-1标准,具备良好的防火性能。

    应用案例和使用建议


    - 智能手机:用于内部电路板之间的信号传输,需注意在装配过程中避免过度弯曲导致电气损坏。
    - 医疗设备:在高要求的应用环境中,需确保正确的安装方法和定期检查,以保持最佳性能。
    - 工业自动化设备:适用于复杂运动环境,需特别关注长时间高温和机械应力对电缆的影响,建议在设计时考虑冗余和替换方案。

    兼容性和支持


    - 该FFC电缆与各类标准连接器和终端匹配良好,可轻松集成到现有系统中。
    - 厂商提供详尽的技术支持文档及专业团队,确保用户在使用过程中获得全方位的技术支持和维护服务。

    常见问题与解决方案


    1. 电气接触不良
    - 解决方法:确保接头连接正确且紧固,检查导体是否有氧化或损伤,必要时重新焊接。
    2. 机械强度不足
    - 解决方法:在关键部位增加额外的支撑和保护措施,如加装固定夹或加强层。
    3. 长期使用中的性能下降
    - 解决方法:定期进行电气和机械测试,及时更换已出现性能下降的电缆。

    总结和推荐


    该0.50mm间距扁平柔性电缆(FFC)是一款高性能、高可靠性的电子元器件,适用于多种严苛的应用环境。其出色的电气和机械特性使其成为现代电子设备的理想选择。强烈推荐在需要高密度连接和高电流承载能力的场合使用。

0152660330参数

参数
长*宽*高 203.2mm(长度)
应用等级 工业级
零件状态 在售
包装方式 散装

0152660330厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0152660330数据手册

厂牌 PDF简要描述 下载
MOLEX 扁平带状线缆 MOLEX 0152660330 0152660330数据手册

0152660330封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.4476 ¥ 54.4822
10+ $ 5.279 ¥ 44.179
25+ $ 4.9479 ¥ 41.4078
50+ $ 4.7114 ¥ 39.4286
100+ $ 4.4866 ¥ 37.5469
250+ $ 4.2057 ¥ 35.1963
500+ $ 4.005 ¥ 33.5172
1000+ $ 3.814 ¥ 31.9186
库存: 498
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.48
直接购买
加入购物车
