首页  >  产品百科  >  0449140201

0449140201

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 2 2pin 8.5A 5.08μm 锡 黑色 通孔安装 7.366mm(宽度)
供应商型号: WM14604-ND
供应商: Digi-Key
标准整包数: 1

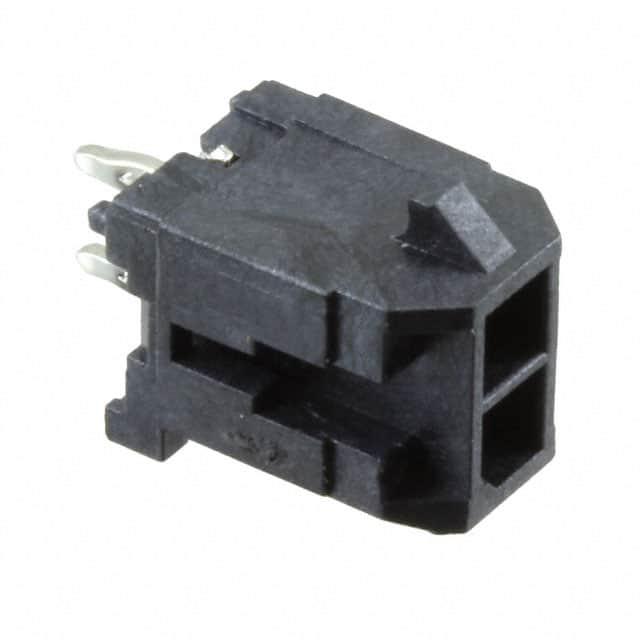

MOLEX 矩形连接器 - 针座 - 插座/母插口 0449140201

0449140201概述

    Micro-Fit Dual Row Connectors: A Comprehensive Guide

    1. 产品简介


    Micro-Fit 双排连接器系列是专为线对板和线对线连接系统设计的产品,适用于18到30 AWG绞合线,通过压接技术进行端接,并提供镀锡或镀金处理。这些连接器广泛应用于汽车、工业自动化、电信和消费电子等领域。

    2. 技术参数


    Micro-Fit 双排连接器的技术规格如下:
    - 额定电压和电流:
    - 系列 43020:AC RMS 或 DC 350V,5A(UL/CSA/IEC)
    - 系列 43025:AC RMS 或 DC 600V,8A(UL/CSA/IEC)
    - 系列 44914:AC RMS 或 DC 600V,8A(UL/CSA/IEC)
    - 尺寸、材料和标记:
    - 外壳:聚酯、尼龙;头部:LCP
    - 接触点:磷青铜
    - 插针:黄铜,镀锡/黄铜
    - 安全机构批准:
    - UL:E29179
    - CSA:LR19980
    - IEC 61984认证:符合IEC 61984标准,可在Molex申请证书
    - 电气要求:
    - 接触电阻:初始10毫欧姆最大
    - 绝缘电阻:最小1000兆欧姆
    - 击穿电压:无击穿,泄漏电流<5mA
    - 容量:相邻终端间最大2皮法
    - 机械要求:
    - 连接和断开力:最大8N(每电路),最小2.4N
    - 压接终端保留力:最小24.5N
    - 耐用性:最多30次循环
    - 环境要求:
    - 温度范围:操作温度-40°C至+105°C,非操作温度-40°C至+105°C

    3. 产品特点和优势


    - 高可靠性:通过严格测试确保耐用性和稳定性。
    - 广泛应用:适合多种应用,如汽车、工业和消费电子。
    - 安全认证:通过UL、CSA和IEC安全认证,确保安全性。
    - 高效连接:插拔力适中,易于操作且安全可靠。

    4. 应用案例和使用建议


    Micro-Fit 双排连接器在各种应用场景中表现出色,如汽车电气系统、工业控制设备和家用电器。建议用户根据具体应用选择合适的连接器,并遵循制造商的安装指南以确保最佳效果。例如,在复杂布线环境中,合理布置连接器可以提高系统的可靠性和可维护性。

    5. 兼容性和支持


    Micro-Fit 双排连接器与其配套产品兼容良好,包括配套的压接终端、防护盖和专用测试插头(系列44242)。Molex公司提供了全面的技术支持和售后服务,以确保客户能够顺利使用和维护产品。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:检查连接器是否正确插入,确保接触良好。

    - 问题2:焊接时损坏绝缘材料。
    - 解决方案:使用合适的焊接温度和时间,避免过热。
    - 问题3:插拔力过大。
    - 解决方案:检查连接器是否正确装配,确认没有额外阻力。

    7. 总结和推荐


    综上所述,Micro-Fit 双排连接器是一款性能稳定、可靠性高的产品,广泛适用于多种应用场景。其高安全标准和优异的机械特性使其在市场上具有很强的竞争力。因此,我们强烈推荐该系列产品,特别是对于需要高性能和高可靠性的应用环境。

0449140201参数

参数
触头镀层 - 配接
排数 2
类型 Header,Locking Ramp
防护等级 -
颜色 黑色
间距-配接 3mm
针脚数 2pin
触头镀层厚度 - 配接 5.08μm
额定电流 8.5A
长*宽*高 7.366mm(宽度)
安装方式 通孔安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 托盘

0449140201厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0449140201数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 0449140201 0449140201数据手册

0449140201封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2995 ¥ 10.9808
10+ $ 0.9925 ¥ 8.3868
80+ $ 0.7948 ¥ 6.5871
440+ $ 0.6832 ¥ 5.6621
3168+ $ 0.5736 ¥ 4.7535
6336+ $ 0.5606 ¥ 4.6456
库存: 778
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.98
直接购买
加入购物车
