447690401

厂牌: MOLEX
产品描述: Molex 3.0mm间距4p双排排针 板对板, 线对板连接器, Micro-Fit BMI系列, 直角, 通孔安装
供应商型号: MX-44769-0401
供应商: TME
标准整包数: 1

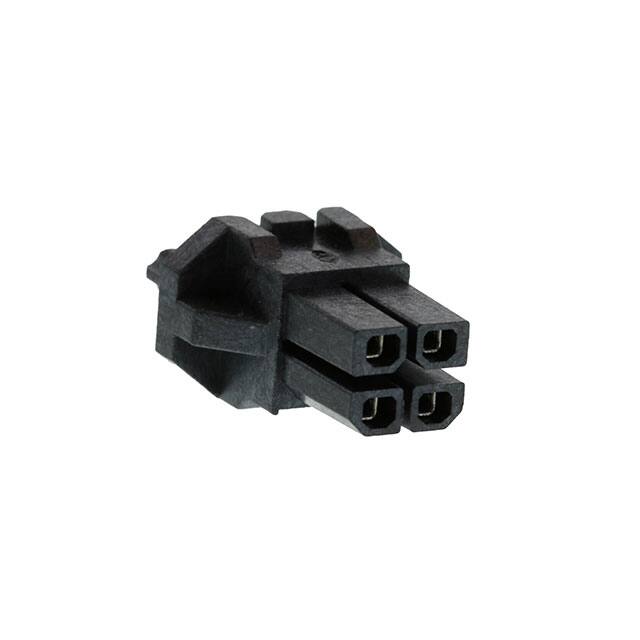

MOLEX 矩形连接器 - 针座 - 插座/母插口 447690401

447690401概述

    Micro-Fit (3.0) BMI Vertical Receptacle Header Assembly

    1. 产品简介


    Micro-Fit (3.0) BMI垂直插头是一种多电路连接器,专为高密度连接需求设计。它主要用于各种电子设备和系统中,以实现高效且可靠的电气连接。这些连接器适用于通信、计算机、消费电子、工业控制等多个领域。

    2. 技术参数


    - 电路数量:4至24个电路
    - 尺寸:
    - 第一电路间距:0.077英寸(±0.004)
    - 上一个电路间距:1.181英寸(±0.002)
    - 总长度:1.299英寸(±0.002)
    - 材料:
    - 座体:玻璃填充液晶聚合物,UL 94V-0级防火等级,黑色
    - 端子:磷青铜合金
    - 表面处理:
    - 选项A:0.000100英寸(0.00254毫米)锡涂层,0.000050英寸(0.00127毫米)镍涂层
    - 选项B:接触区0.00015英寸(0.00038毫米)金涂层,焊接尾部区域0.000100英寸(0.00254毫米)锡涂层,两者均需0.000050英寸(0.00127毫米)镍涂层
    - 选项C:接触区0.000030英寸(0.00076毫米)金涂层,焊接尾部区域0.000100英寸(0.00254毫米)锡涂层,两者均需0.000050英寸(0.00127毫米)镍涂层
    - 包装规格:PK-44769-001
    - 符合标准:符合PS-45499-002标准,达到“B”类要求

    3. 产品特点和优势


    - 高可靠性:Micro-Fit (3.0) BMI垂直插头通过精密设计和高质量材料确保了长期使用的可靠性。
    - 多功能性:适用于多种电路配置,可根据需求选择不同电路数的版本。
    - 安全性:UL 94V-0级防火等级,确保安全使用。
    - 易于集成:提供多种表面处理选项,便于与不同的电路板材料匹配。
    - 测试便利:推荐使用特定的测试插头进行连续性测试,保证测试精度。

    4. 应用案例和使用建议


    - 应用案例:用于数据中心、服务器机柜、工业控制系统中的电路连接。
    - 使用建议:
    - 在安装过程中,确保插头与电路板对齐,避免错位导致连接不良。
    - 建议使用Micro-Fit测试插头进行连续性测试,以确保连接器的正常工作。

    5. 兼容性和支持


    - 兼容性:Micro-Fit (3.0) BMI垂直插头与Micro-Fit系列中的其他产品兼容,如45280、44432、44428和44300系列。
    - 支持:制造商提供详细的安装和维护指南,同时也可提供技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1:连接不稳定,导致电气故障。
    - 解决方法:检查插头和电路板的连接是否牢固,重新插拔确认。
    - 问题2:插头接触不良,导致信号传输中断。
    - 解决方法:检查插头和端子的表面处理是否符合要求,如有必要,重新进行表面处理。

    7. 总结和推荐


    Micro-Fit (3.0) BMI垂直插头以其高可靠性、多功能性和易于集成的特点,在多个领域得到了广泛应用。特别是其符合多项标准,使得其在工业控制、通信等领域具有显著的市场竞争力。总体而言,这款产品是值得推荐的选择,特别是在需要高密度、高可靠性的连接解决方案时。

447690401参数

参数
排数 2
触头镀层厚度 - 配接 2.54μm
防护等级 -
针脚数 4pin
触头镀层 - 配接
类型 Push-Pull,Receptacle
间距-配接 3mm
颜色 黑色
额定电流 5A
长*宽*高 8.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

447690401厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

447690401数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 447690401 447690401数据手册

447690401封装设计

查看详情并下载
Symbol
Footprint
3D Model
