447692001

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 3mm 2 20pin 5A 2.54μm 锡 黑色 通孔安装 36mm(长度)*8.4mm(高度)
供应商型号: Q-447692001
供应商: 期货订购
标准整包数: 1620

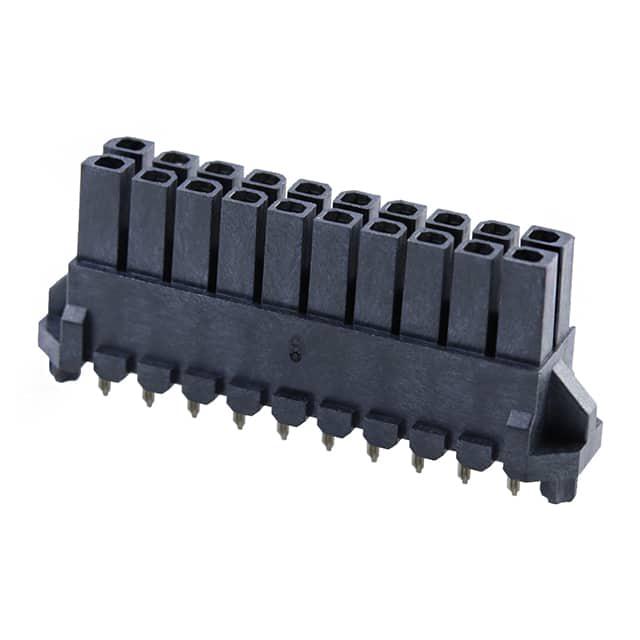

MOLEX 矩形连接器 - 针座 - 插座/母插口 447692001

447692001概述

    Micro-Fit (3.0) BMI Vertical Receptacle Header Assembly

    产品简介


    Micro-Fit (3.0) BMI垂直式插座头组件是专为连接器应用设计的电子元器件。该产品采用双排结构,支持4到24个电路。Micro-Fit (3.0)系列因其高可靠性和紧凑的设计而被广泛应用于汽车、通信、工业控制及医疗设备等领域。

    技术参数


    - 电路数:4至24个电路
    - 接触电阻:最大值10毫欧
    - 耐压:1000伏DC(测试电压)
    - 绝缘电阻:最小值100兆欧@500伏DC
    - 工作温度范围:-40°C至+105°C
    - 插拔寿命:至少500次
    - 接触材料:磷青铜合金,表面镀镍并可选择性镀金或镀锡
    - 外壳材料:液晶聚合物,填充玻璃纤维,UL 94V-0阻燃等级,黑色
    - 包装方式:根据具体型号而异,如PK-44769-001

    产品特点和优势


    - 高可靠性:磷青铜合金材质确保了长期的耐用性和稳定性。
    - 快速安装:无需焊接即可安装,节省时间。
    - 环保:采用无铅工艺,符合RoHS标准。
    - 适应性强:适用于多种应用场景,提供从4到24个电路的选择。

    应用案例和使用建议


    - 汽车电子:在汽车电源系统中使用,以实现可靠的电力传输。
    - 通信设备:在高速通信设备中使用,确保数据传输的稳定性。
    - 工业控制:用于自动化生产线,确保设备间的高效通信。
    - 医疗设备:在医疗成像设备中使用,保证设备稳定运行。
    使用建议:在组装过程中应避免过度弯曲引脚,确保正确对齐,防止错误连接。

    兼容性和支持


    - 兼容性:Micro-Fit (3.0)垂直式插座头可以与MOLEX Micro-Fit BMI插座系列45280, 44432, 和44428以及插头系列44300配套使用。
    - 测试建议:MOLEX推荐使用Micro-Fit测试插头(系列44242)进行连续性测试,而不是标准的匹配组件。

    常见问题与解决方案


    - Q:如何判断插座是否安装正确?
    - A:检查插座与插头是否完全贴合,并且没有错位现象。

    - Q:如何清洗插座以保持性能?
    - A:使用压缩空气或软刷轻轻清洁插座接触区域,避免使用化学溶剂。

    - Q:长时间不使用时如何保存插座?
    - A:存放在干燥、阴凉处,避免阳光直射和湿气。

    总结和推荐


    综上所述,Micro-Fit (3.0) BMI垂直式插座头组件是一款高可靠性、多功能的电子元器件。其独特的材料选择和设计使其在多个行业中得到广泛应用。建议在采购时考虑特定的应用需求,并根据手册中的建议正确使用和维护。总体而言,这款产品是非常值得推荐的。

447692001参数

参数
颜色 黑色
针脚数 20pin
额定电流 5A
类型 Push-Pull,Receptacle
触头镀层 - 配接
排数 2
间距-配接 3mm
触头镀层厚度 - 配接 2.54μm
防护等级 -
长*宽*高 36mm(长度)*8.4mm(高度)
安装方式 通孔安装
应用等级 电信级,通用级
零件状态 在售
包装方式 托盘

447692001厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

447692001数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 447692001 447692001数据手册

447692001封装设计

查看详情并下载
Symbol
Footprint
3D Model
