522071633

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距16p FPC插座 FPC连接器, Easy-On系列, 单排, 焊接
供应商型号: 522071633
供应商: 国内现货
标准整包数: 10

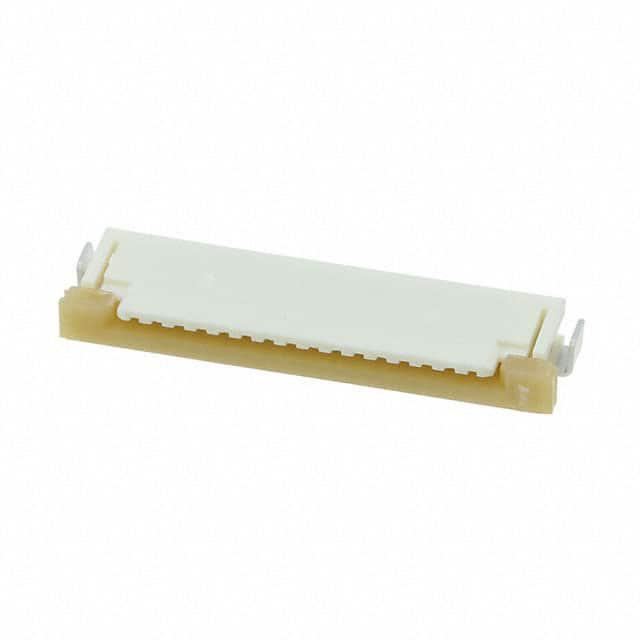

MOLEX FFC/FPC连接器 522071633

522071633概述

    # 产品介绍:FPC/FFC零插入力连接器

    产品简介


    本产品是一款FPC/FFC零插入力连接器,采用上接触式结构。它广泛应用于移动设备、可穿戴设备、计算机外设等领域。此连接器的特点在于能够实现零插入力(ZIF),即在插拔过程中几乎不产生力的作用,从而极大地延长了产品的使用寿命和可靠性。此外,由于具有高密度的引脚布局和卓越的导电性能,该连接器适用于小型化和轻薄型电子设备的需求。

    技术参数


    | 参数 | 规格 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 插拔寿命 | ≥ 50,000 次 |
    | 接触电阻 | ≤ 20 mΩ |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 额定电流 | 1 A |
    | 引脚间距 | 0.5 mm |
    | 连接器材料 | 带填充玻璃的聚酰胺(UL94V-0 等级) |
    | 导体材料 | 磷青铜 (t = 0.32 mm) |
    | 保护机构 | 自锁机构 |
    | 锡银铋镀层厚度 | ≥ 1.0 μm |
    | 镍镀层厚度 | ≥ 1.0 μm |

    产品特点和优势


    1. 零插入力设计:独特的零插入力机制,避免了传统连接器在插拔过程中产生的机械磨损,显著提高了连接器的使用寿命。
    2. 高密度引脚布局:高密度的引脚布局有助于减小设备体积,适用于需要高度紧凑的设计场合。
    3. 优异的导电性能:高性能磷青铜材料保证了稳定的导电性能,减少了接触电阻。
    4. UL 认证材料:符合 UL94V-0 标准的材料确保了产品的安全性,适合在严苛环境下使用。
    5. 自锁机构:可靠的自锁机构确保了连接器在工作过程中的稳定性和可靠性。

    应用案例和使用建议


    应用案例
    1. 移动设备:用于手机、平板电脑等移动设备的内部连接,确保数据传输的稳定性。
    2. 可穿戴设备:在智能手表、健康监测器等小型化设备中,提供高效且可靠的连接方案。
    3. 计算机外设:用于笔记本电脑等外设设备的内部连接,保证设备运行的稳定性和可靠性。
    使用建议
    1. 正确安装:请确保连接器在安装过程中正确对齐,避免强行插拔导致损坏。
    2. 避免热冲击:在高温环境下使用时,注意散热,避免因热冲击引起的性能下降。
    3. 合理布线:在 PCB 设计时,应考虑合理的走线布局以降低信号干扰和阻抗失配问题。

    兼容性和支持


    该连接器与常见的 FPC/FFC 材料和规格相兼容,支持主流的工业标准。我们提供全方位的技术支持和售后保障服务,以帮助客户更好地使用和维护产品。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:检查连接器是否正确安装,并确认插头和插座是否对齐。如仍有问题,请联系技术支持。
    2. 接触电阻过大:
    - 解决方案:重新焊接或更换连接器,确保镀层完整无损。
    3. 插拔过程中阻力大:
    - 解决方案:检查自锁机构是否正常工作,必要时进行调整或更换。

    总结和推荐


    综合来看,这款FPC/FFC零插入力连接器具备出色的可靠性和耐用性,在众多应用场合中表现出色。其零插入力的设计不仅提升了用户体验,还有效延长了设备的使用寿命。因此,强烈推荐此款连接器用于需要高精度、高可靠性的电子设备中。无论是移动设备还是可穿戴设备,都能满足用户对高性能连接解决方案的需求。

522071633参数

参数
外壳颜色 白色
端接 焊盘
触头镀层 铋,锡
额定电流 1A
扁平柔性类型 FFC,FPC
连接器/触头类型 底部
板上高度 2.7mm
间距 1mm
针脚数 16pin
长*宽*高 22.3mm(长度)*7.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

522071633厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522071633数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522071633 522071633数据手册

522071633封装设计

查看详情并下载
Symbol
Footprint
3D Model
