54104-4631

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 46pin 白色 2mm FFC,FPC 500mA 金 底部 SMD,P=0.5mm,卧贴 贴片安装 28.5mm(长度)*5.6mm(高度)
供应商型号: 538-54104-4631
供应商: Mouser
标准整包数: 1

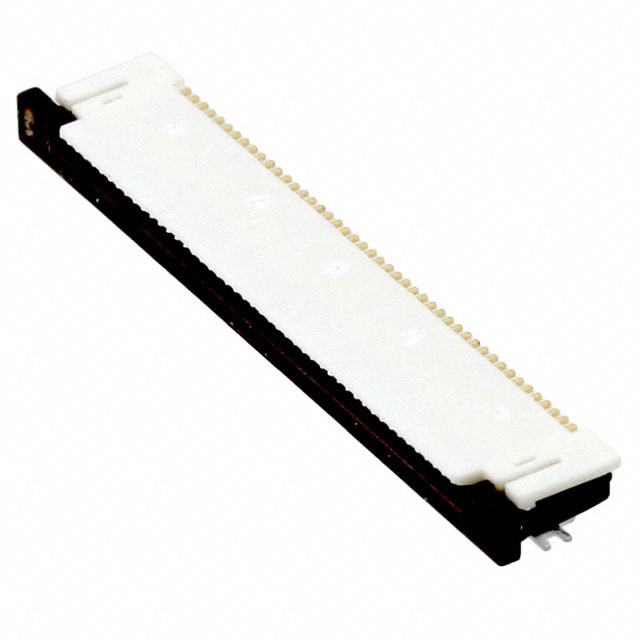

MOLEX FFC/FPC连接器 54104-4631

54104-4631概述


    产品简介


    这款0.5 mm PITCH FPC连接器(无铅,上接触)是专为柔性印刷电路板(FPC)设计的零插拔力(ZIF)表面贴装技术(SMT)连接器。它适用于需要高密度连接的应用场合,如智能手机、平板电脑和其他便携式电子设备。该连接器具有可靠的电气特性和机械稳定性,能够在广泛的温度范围内稳定运行。

    技术参数


    - 额定电压: 最大50V
    - 额定电流: 最大0.5A (AC/DC)
    - 使用温度范围: -20℃ ~ +85℃
    - 接触电阻: 最大20毫欧
    - 绝缘电阻: 最小50兆欧
    - 耐电压: 交流250V(有效值)持续1分钟
    - 插入/拔出力:
    - 插入力:最大38牛顿(千克力)
    - 拔出力:最大43牛顿(千克力)
    - 保持力:
    - 初次保持力:最小4牛顿(千克力)
    - 第10次保持力:最小10牛顿(千克力)

    产品特点和优势


    - 高可靠性: 经过严格测试,确保在极端环境下依然能保持稳定的性能。
    - 低接触电阻: 保证了信号传输的效率,减少了能量损耗。
    - 良好的耐热和耐寒性: 可在-40℃至+85℃的温度范围内正常工作。
    - 卓越的振动和冲击防护能力: 能够在各种机械应力下保持稳定。
    - 抗腐蚀性: 经受住了盐雾和二氧化硫气体的考验,适用于恶劣环境。
    - 易于焊接: 具有出色的半焊性和抗热性,适合各种焊接工艺。

    应用案例和使用建议


    这款连接器广泛应用于消费电子产品,如手机、平板电脑、可穿戴设备等。在这些应用中,它能够提供可靠的信号传输路径,保证设备长时间稳定运行。为了最大化产品的性能,建议在安装时注意以下几点:
    - 确保FPC完全嵌合,避免虚焊。
    - 使用适当的焊接温度和时间,以避免热损伤。
    - 定期检查连接器的状态,确保没有物理损坏或松动。

    兼容性和支持


    该产品设计用于与特定型号的FPC板兼容。制造商提供了详细的技术文档和焊接指南,确保用户能够顺利安装和使用。如有任何问题,制造商还提供了专业的技术支持和售后服务。

    常见问题与解决方案


    1. 问题: 连接器出现接触不良的情况。
    - 解决方案: 检查FPC是否正确嵌合,必要时重新焊接。
    2. 问题: 连接器的耐压测试未通过。
    - 解决方案: 检查是否有明显的物理损伤或腐蚀,并重新进行焊接处理。
    3. 问题: 保持力不足导致FPC脱落。
    - 解决方案: 检查连接器是否已经经过多次使用或长期暴露于高温环境中,如有必要,更换新的连接器。

    总结和推荐


    总的来说,这款0.5 mm PITCH FPC连接器是一款高性能、高可靠性的产品,适用于多种应用场合。其卓越的电气特性和机械性能使其在市场上具备很强的竞争力。强烈推荐在高要求的电子设备中使用这款连接器,以确保系统的稳定性和长久的使用寿命。

54104-4631参数

参数
端接 焊盘
触头镀层
额定电流 500mA
扁平柔性类型 FFC,FPC
板上高度 2mm
外壳颜色 白色
连接器/触头类型 底部
间距 500μm
针脚数 46pin
长*宽*高 28.5mm(长度)*5.6mm(高度)
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

54104-4631厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

54104-4631数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 54104-4631 54104-4631数据手册

54104-4631封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.22 ¥ 27.209
10+ $ 2.277 ¥ 19.2407
1000+ $ 2.016 ¥ 17.0352
1500+ $ 2.016 ¥ 17.0352
3000+ $ 1.89 ¥ 15.9705
库存: 3689
起订量: 1 增量: 1
