526102233

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距22p FPC插座 FPC连接器, Easy-On系列, 单排, 焊接
供应商型号: 526102233
供应商: 云汉优选
标准整包数: 1

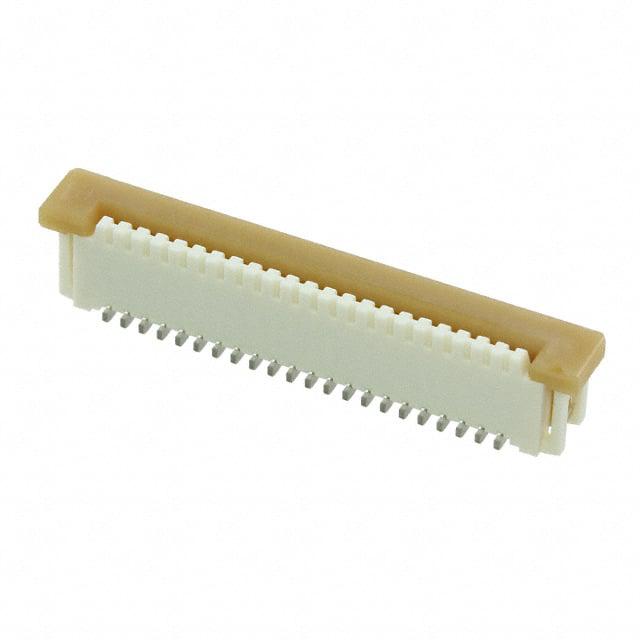

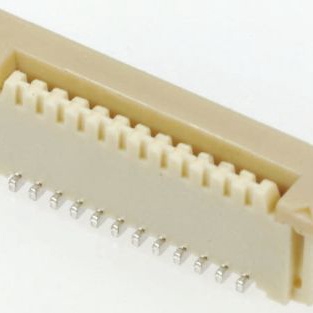

MOLEX FFC/FPC连接器 526102233

526102233概述


    产品简介


    本文介绍的是MOLEX公司的FPC连接器系列,具体型号为52610-22。这是一种零插拔力(ZIF)连接器,适用于柔性印刷电路板(FPC)和柔性扁平电缆(FFC)。该连接器主要用于消费电子、通信设备及计算机外围设备等领域,因其出色的电气特性和可靠性而受到广泛应用。

    技术参数


    以下是该FPC连接器的技术规格:
    - 材质:
    - ハウジング(外壳):尼龙(PA),天然白色,玻璃填充,UL94V-0等级
    - アクチュエータ(操作杆):聚苯硫醚(PPS),天然棕色,玻璃填充,UL94V-0等级
    - ターミナル(端子):磷青铜,厚度为0.32mm

    - 电镀:
    - 终端:锡银铋镀层(最低1.0微米),底层镍镀层(最低1.0微米)

    - 尺寸:
    - 极数:偶数极(2-30极)
    - D (C)、B (A)、E (D) 尺寸范围:从6.6到36.6mm不等,具体数值请参考产品表

    - 耐热温度:FPC连接器能够在特定的温度范围内正常工作,详见手册中的具体数值
    - 其他:
    - R0.3 不得重叠到FPC导体部分
    - 包装:连接器采用热塑带包装,确保在运输过程中保持锁定状态
    - 焊接尾部偏差:上方向最大0.05mm,下方向最大0.15mm
    - 共平面性:焊尾共平面性最大0.1mm
    - 符合标准:满足ELV和RoHS标准

    产品特点和优势


    这款FPC连接器的主要特点是:
    - 零插拔力设计:减少了对FPC/FFC的物理损伤,延长了使用寿命。
    - 出色的电气性能:低接触电阻和高耐电流能力,保证信号传输的稳定性和可靠性。
    - 材料选择:采用高强度和耐热材料制成,确保长期可靠运行。
    - 兼容多种尺寸:可覆盖从6.6mm到36.6mm的不同尺寸需求。
    - 符合环保标准:通过RoHS和ELV认证,符合环保要求。

    应用案例和使用建议


    应用案例
    - 智能手机:广泛应用于手机内部连接线,确保信号的高效传输。
    - 平板电脑:用于连接显示屏和主板,提供稳定的数据传输。
    - 便携式医疗设备:在需要小尺寸和高可靠性连接的应用中表现优异。
    使用建议
    - FPC/FFC方向:推荐从导体侧向补强板侧拔出FPC/FFC,以减少导体损坏的风险。
    - 避免过度涂抹粘合剂:在组装过程中,确保适量粘合剂,防止过量粘合剂影响电连接性能。

    兼容性和支持


    - 兼容性:该FPC连接器与多种类型的FPC和FFC兼容,具有广泛的适用性。
    - 支持服务:MOLEX公司提供详尽的产品文档和技术支持,帮助客户快速解决问题并确保应用的成功实施。

    常见问题与解决方案


    - Q:如何判断焊接尾部是否符合要求?
    - A:检查焊尾共平面性,应确保不超过0.1mm。
    - Q:FPC连接器是否可以多次插拔?
    - A:由于采用了零插拔力设计,允许一定的插拔次数,但需遵循使用说明以确保长期可靠性。
    - Q:FPC导体部能否重叠到特定区域?
    - A:不可重叠到R0.3位置,以免造成短路风险。

    总结和推荐


    综上所述,MOLEX的52610-22 FPC连接器凭借其零插拔力设计、出色的电气性能、多种兼容尺寸以及符合环保标准等特点,在众多应用中表现出色。尤其适合对耐用性和稳定性要求较高的消费电子、通信设备及医疗设备领域。对于追求高品质和高可靠性连接解决方案的工程师和设计师而言,这是一款值得推荐的产品。

526102233参数

参数
板上高度 5.74mm
间距 1mm
外壳颜色 白色
端接 焊盘
额定电流 1A
连接器/触头类型 底部
触头镀层 铋,锡
扁平柔性类型 FPC
针脚数 22pin
长*宽*高 28.6mm(长度)*4.5mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

526102233厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

526102233数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 526102233 526102233数据手册

526102233封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 6.24
500+ ¥ 5.75
1000+ ¥ 4.704
2000+ ¥ 4.48
库存: 5500
起订量: 200 增量: 1000
交货地:
最小起订量为:200
合计: ¥ 1248
