5052782033

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 20pin 米黄色 1.9mm FFC,FPC 500mA 锡 底部 SMD,P=0.5mm,卧贴 贴片安装
供应商型号: Q-5052782033
供应商: 期货订购
标准整包数: 18000

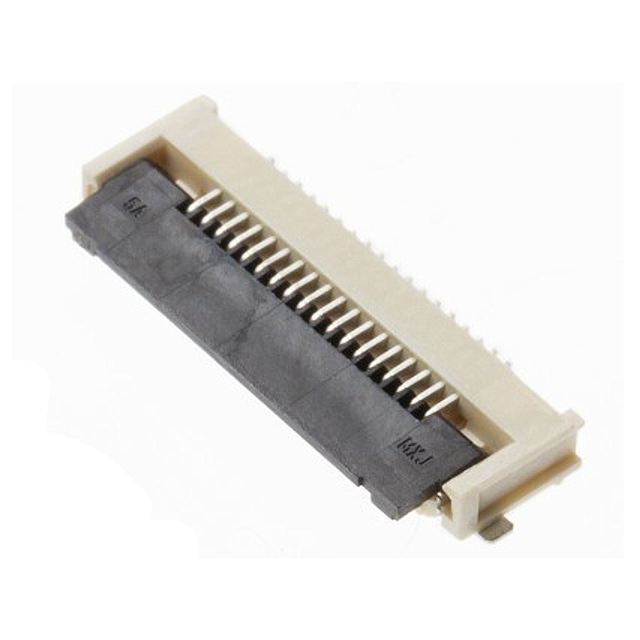

MOLEX FFC/FPC连接器 5052782033

5052782033概述


    产品简介


    Easy-On 0.50mm Pitch FFC/FPC 连接器 是一款高度集成且功能强大的电子元件,主要用于灵活扁平电缆(FFC)和柔性印刷电路板(FPC)的连接。它适用于多种消费电子产品、通信设备和工业控制系统中,为高密度互连提供可靠稳定的连接解决方案。该连接器具有较低的占用空间,适配于紧凑型设计要求的应用场合。

    技术参数


    - 基本参数:
    - 型号: 5052782033
    - 系列号: 505278
    - 电流容量: 最大 0.5A
    - 电压容量: 最大 50V
    - 接触数量: 20个电路
    - 高度: 1.90mm
    - 耐久性: 最多 20次插拔循环
    - 温度范围: 操作温度范围为 -40°C 到 +85°C
    - 极化: 极化到PCB
    - 物理特性:
    - 材质:
    - 接触针材料: 磷青铜
    - 插拔接口镀层: 锡银铋合金
    - 终端镀层: 锡银铋合金
    - 树脂材料: 液晶聚合物
    - 重量: 172.710毫克/米
    - 包装方式: 零件采用卷带式包装
    - 方向: 直角连接器
    - 树脂颜色: 米色

    产品特点和优势


    这款Easy-On 0.50mm Pitch FFC/FPC 连接器的主要优势在于其高集成度、小巧体积及优秀的耐用性。它的20次插拔循环耐久性确保了长时间的稳定运行。此外,采用磷青铜和锡银铋合金作为接触材料,能够有效提升其电气性能和抗腐蚀能力。通过米色树脂材料的应用,不仅能够提高热稳定性,还能增强产品外观的一致性,满足多样化的外观需求。

    应用案例和使用建议


    在实际应用中,该连接器广泛应用于移动电话、平板电脑、笔记本电脑等消费电子设备中。建议在应用时注意以下几点:
    - 保持环境干燥清洁:避免潮湿和污染导致连接器失效。
    - 正确安装和焊接:确保连接器在PCB上的安装稳固,防止因振动或热应力导致松动。
    - 合理设计电源管理:考虑到其最大电流容量为0.5A,设计时应保证适当的电流分配,以减少温升风险。

    兼容性和支持


    这款连接器已经符合多项行业标准,包括IEC-62474和中国RoHS标准。厂商提供了详细的安装指南和技术支持,以确保产品能够顺利安装和使用。此外,对于用户的技术疑问和问题反馈,厂商也提供了及时有效的解答和支持服务。

    常见问题与解决方案


    - Q1: 如何确定该连接器的使用寿命?
    - A1: 该连接器的耐久性可达20次插拔循环。日常使用中,定期检查连接器是否出现磨损或损坏迹象,及时更换以延长使用寿命。

    - Q2: 如何预防连接器在插拔过程中出现故障?
    - A2: 使用正确的插拔方法,确保每次操作时平稳推进,避免急促或强力插入和拔出。同时,确保插拔接口的清洁,避免灰尘和异物进入。

    总结和推荐


    综上所述,Easy-On 0.50mm Pitch FFC/FPC 连接器以其小巧的体积、优异的性能和稳定的可靠性,适用于各类高密度互连需求的应用场景。尽管该型号已被标记为停产,但在现有库存期间,它仍然是许多项目的理想选择。强烈推荐给需要在有限空间内实现高效互连的设计师和工程师们。

5052782033参数

参数
扁平柔性类型 FFC,FPC
端接 焊盘
板上高度 1.9mm
针脚数 20pin
额定电流 500mA
触头镀层
间距 500μm
连接器/触头类型 底部
外壳颜色 米黄色
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5052782033厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5052782033数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 5052782033 5052782033数据手册

5052782033封装设计

查看详情并下载
Symbol
Footprint
3D Model
