首页  >  产品百科  >  52745-2097

52745-2097

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距20p FPC插头 FPC连接器, Easy On系列, 单排, 焊接
供应商型号: 52745-2097
供应商: 国内现货
标准整包数: 1

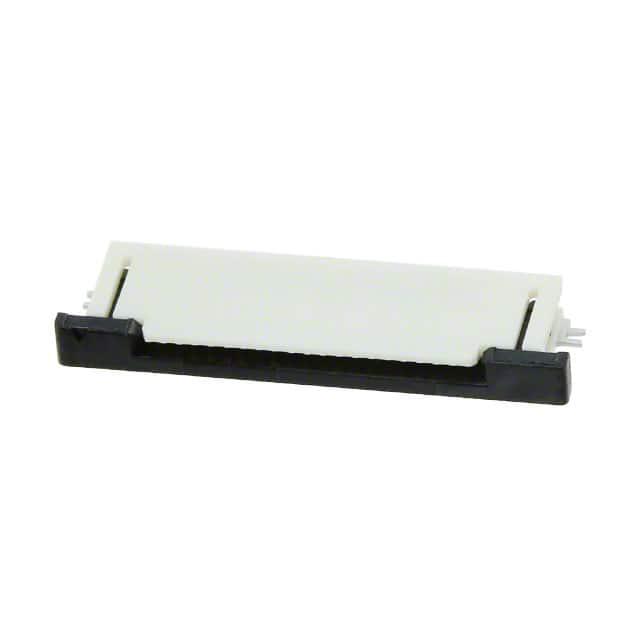

MOLEX FFC/FPC连接器 52745-2097

52745-2097概述


    产品简介


    这款产品是一款52745系列的零组件,主要用于柔性扁平电缆(FFC)连接器。这类连接器广泛应用于计算机、智能手机、平板电脑、电视、音响系统等消费电子产品中,以实现高密度的数据传输和信号处理。其独特的零接触设计使其在确保低电阻和高频性能的同时,还能提供极高的机械可靠性。

    技术参数


    以下是52745系列连接器的技术规格及主要参数:
    - 尺寸单位: 毫米(mm)
    - 外形尺寸: 多种规格,例如:52745-1797、52745-1697、52745-2097、52745-1897 等。
    - 公差范围:
    - 角度公差: ±3.0°
    - 尺寸公差: 0.2mm(最多三位小数)、0.25mm(最多两位小数)、0.3mm(最多一位小数)
    - 接触部分: 上部采用黄金镀层,以确保导电性和抗腐蚀性。
    - 材料:
    - 外壳: 46尼龙、玻璃填充、UL94V-0、白色
    - 操作器: 聚苯硫醚(PPS)、玻璃填充、UL94V-0、黑色
    - 终端: 磷青铜,镍底层镀金(厚度0.2mm)
    - 五金件: 磷青铜,镍底层锡镀层(厚度0.2mm)
    - 封装: 起泡包装,保证安装时的准确性。

    产品特点和优势


    - 高可靠性: 采用精密零接触设计,确保低电阻和高频性能。
    - 耐用性: 全金属结构,增强机械强度和寿命。
    - 兼容性好: 支持多种电缆和电路板标准,适应不同应用场景。
    - 耐久性佳: 高温、潮湿、振动等环境下仍能保持良好的性能。
    - 易于组装: 通过起泡包装方式,使得组装过程简单快捷。

    应用案例和使用建议


    - 笔记本电脑: 连接显示器和主板,确保高速数据传输。
    - 智能手机: 连接屏幕和主板,实现高清显示和触摸控制。
    - 平板电脑: 连接内部组件如电池和无线模块,确保高效能量管理和通信。

    使用建议:
    - 在安装过程中,注意不要超过允许的错位量,确保正确安装。
    - 定期检查和清洁连接器以防止灰尘和污垢影响性能。

    兼容性和支持


    52745系列连接器与多种FFC电缆和电路板兼容,可用于广泛的应用场景。此外,制造商提供详尽的技术文档和支持服务,以帮助用户在设计和使用过程中遇到任何问题时进行快速有效的解决。

    常见问题与解决方案


    1. Q: 安装过程中出现接触不良的情况?
    - A: 检查五金件是否对准,确保五金件安装无误且无损坏。
    2. Q: 连接器接触不稳定,造成数据传输中断?
    - A: 检查五金件表面是否有氧化或污渍,清洁五金件并重新安装。
    3. Q: 导电性能不佳?
    - A: 检查五金件的镀金层是否完好,如有损坏需更换新的五金件。

    总结和推荐


    综上所述,52745系列连接器以其高可靠性和广泛应用领域赢得了市场的认可。如果您需要在项目中集成一个高性能的FFC连接器,52745系列将是您的理想选择。尽管其价格可能略高于一些通用型号,但其卓越的性能和稳定性将为您的产品带来显著的价值提升。我们强烈推荐使用此产品,相信它会在您的应用中发挥重要作用。

52745-2097参数

参数
板上高度 2mm
连接器/触头类型 底部
外壳颜色 白色
间距 500μm
端接 焊盘
扁平柔性类型 -
针脚数 20pin
触头镀层
额定电流 500mA
长*宽*高 16.1mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

52745-2097厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

52745-2097数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 52745-2097 52745-2097数据手册

52745-2097封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.4571
10+ ¥ 4.448
30+ ¥ 3.8903
100+ ¥ 3.4952
500+ ¥ 3.2558
1000+ ¥ 3.1361
库存: 8670
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.45
