875681693

厂牌: MOLEX

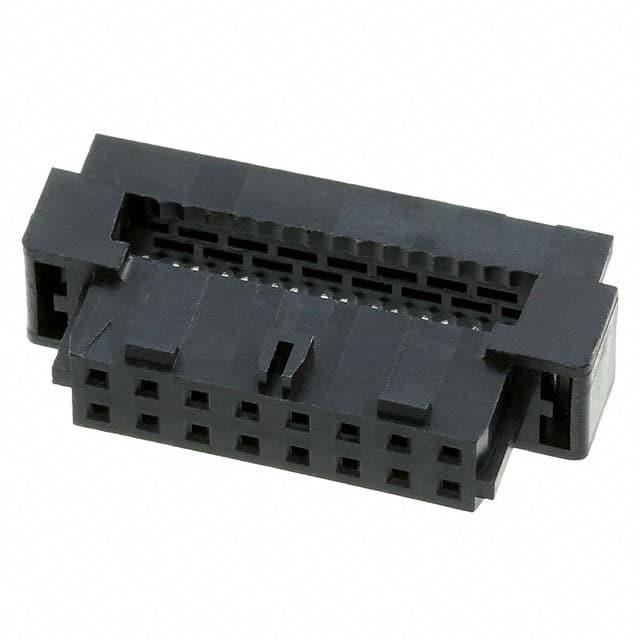

产品描述: Molex 2mm间距16p双排排母 线对板, Milli-Grid系列, 直角, 通孔安装
供应商型号: 14M-875681693
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 自由悬挂/面板安装 875681693

875681693概述

    # 电子元器件产品技术手册

    产品简介


    本产品为双排IDT(绝缘位移技术)插座,用于连接1.00mm间距扁平电缆,适用电路规模从10至50个电路单元。本产品广泛应用于各种电子设备中,如通信设备、工业自动化系统、消费电子产品等。由于其高可靠性及多功能性,它已成为市场上受欢迎的电子元器件之一。

    技术参数


    尺寸规格
    | 尺寸代码 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) |
    |
    | 87568-10 | 16.65 | 8.00 | 14.90 | 11.65 | 10.55 |
    | 87568-12 | 18.65 | 10.00 | 16.90 | 13.65 | 12.55 |
    | 87568-14 | 20.65 | 12.00 | 18.90 | 15.65 | 14.55 |
    | 87568-16 | 22.65 | 14.00 | 20.90 | 17.65 | 16.55 |
    | ... | ... | ... | ... | ... | ... |
    材料规格
    - Housing材料:玻璃填充PBT,UL94V-0阻燃黑。
    - Terminal材料:铜合金。
    - 电镀选项
    - 镀层3:接触区域镀3-15µin (0.38µm)选择性金,IDT区域镀75µin (1.88µm)锡,镍整体镀层。
    - 镀层4:接触区域镀30µin (0.76µm)选择性金,IDT区域镀75µin (1.88µm)锡,镍整体镀层。
    - 镀层5:接触区域镀2µin (0.05µm)选择性金,IDT区域镀75µin (1.88µm)锡,镍整体镀层。
    角度公差
    - 角度公差:±3.0°
    通用公差
    - 尺寸公差范围:4位小数精度,±0.15mm精度不适用于2位小数精度
    工作环境
    - 本产品可在常规工作环境下使用,具体应用环境请参照产品说明书中的详细说明。

    产品特点和优势


    1. 多功能锁扣设计:支持单边锁定(仅限10至12电路规模)和双向锁定(14至50电路规模),提供了更高的可靠性。
    2. 易于集成:适用于1.00mm间距扁平电缆,且支持多种电路规模,简化了系统设计。
    3. 优质材料:采用玻璃填充PBT和铜合金材料,确保长期稳定性和高可靠性。
    4. 兼容性强:与各种2mm间距的头端匹配,可以方便地与其他标准组件配合使用。
    5. 多种电镀选择:提供多种电镀方案以满足不同应用需求,提升产品适应性。

    应用案例和使用建议


    应用案例
    本产品已广泛应用于通信设备、工业控制系统、汽车电子等领域。例如,在工业自动化控制系统的线束连接中,它能够实现高效可靠的信号传输。
    使用建议
    1. 安装时注意锁定机制:确保锁定结构正确安装,避免接头松动导致信号传输不稳定。
    2. 考虑电缆规格:根据实际应用需要选择合适的电路规模,同时确保电缆与产品的接口尺寸相匹配。
    3. 适当应用锁紧装置:根据实际使用需求,合理选择锁紧装置,避免不必要的费用浪费。

    兼容性和支持


    兼容性
    本产品兼容各种2mm间距的头端,可与多种标准组件一起使用,确保系统整体的兼容性和互换性。
    厂商支持
    - 提供详细的使用手册和技术支持服务。
    - 定期更新产品文档,确保用户获取最新技术资料。

    常见问题与解决方案


    1. 接头松动怎么办?
    - 确认锁定机构是否安装到位,如有需要重新安装锁扣并确保电缆插接到位。
    2. 电镀层变色怎么办?
    - 检查是否有化学污染,必要时清洗电镀层后重新电镀。
    3. 如何确保接头密封?
    - 使用配套的防水密封圈,确保接头紧密贴合,防止水分进入影响使用寿命。

    总结和推荐


    总体而言,这款双排IDT插座具备多功能锁扣设计、易集成、优质材料和广泛的兼容性等特点,是值得推荐的产品。其强大的可靠性和稳定性使其适用于多种应用场景。如果你正在寻找一款高性能的连接器,这款产品无疑是一个理想的选择。

875681693参数

参数
类型 Locking Ramp,Receptacle
线规 28 AWG
触头镀层厚度 380nm
电缆端接 IDC
颜色 黑色
触头镀层
针脚数 16pin
间距 2mm
排数 2
长*宽*高 22.65mm*5.5626mm*5.95mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘,袋装

875681693厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

875681693数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 自由悬挂/面板安装 MOLEX 875681693 875681693数据手册

875681693封装设计

查看详情并下载
Symbol
Footprint
