39532164

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1.25mm间距16p FPC插座 FPC连接器, Easy-On系列, 单排, 通孔安装, 焊接
供应商型号: 39532164
供应商: 云汉优选
标准整包数: 10

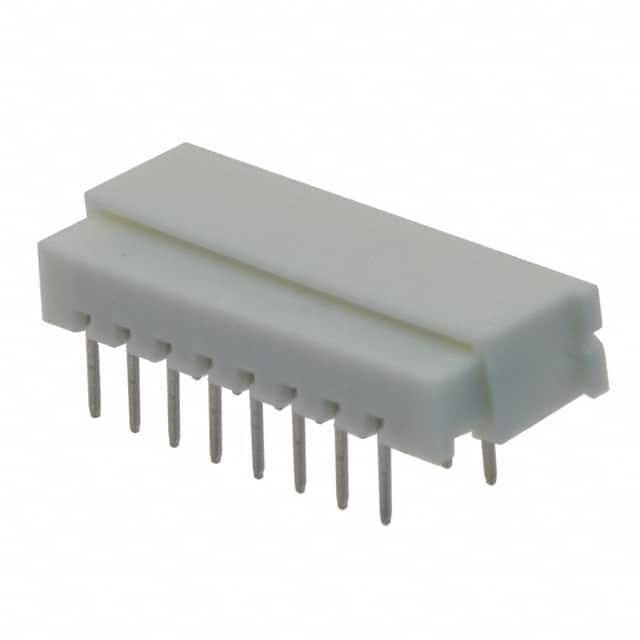

MOLEX FFC/FPC连接器 39532164

39532164概述

    1.25 FPC Connector ASSY ZIF - Lead Free

    1. 产品简介


    本产品为1.25 FPC连接器组装(ZIF无铅版),主要用于柔性印刷电路板(FPC)的应用中。FPC连接器是现代电子产品中不可或缺的一部分,广泛应用于智能手机、平板电脑、笔记本电脑以及其他便携式电子设备中。它们的功能在于确保电路的可靠连接,从而保证设备的正常运行。

    2. 技术参数


    以下是1.25 FPC连接器的一些关键技术参数和性能指标:
    | 规格 | 参数 |

    | 尺寸 | 39-53-2354 至 39-53-2104(具体尺寸见上表) |
    | 材料 | 主体:PBT,UL94V-0 |
    | 终端材料 | 磷青铜,厚度:0.3t |
    | 表面处理 | 钛镍合金电镀 + 锡铋合金电镀,最小厚度1.0微米 |
    | 工作温度范围 | -25°C 至 +85°C |
    | 工作电压 | 最大50V DC |
    | 插拔次数 | 50次插拔 |

    3. 产品特点和优势


    1. 高可靠性:通过严格的制造工艺和质量控制标准,确保连接器具有出色的机械和电气性能。
    2. 抗腐蚀性:采用PBT材料及表面处理技术,能够有效抵抗化学腐蚀,延长产品寿命。
    3. ZIF设计:零插入力(ZIF)设计可减少插入和拔出时的磨损,提高操作便捷性。
    4. 环保无铅:符合RoHS标准,适用于各类环保要求严格的应用场景。

    4. 应用案例和使用建议


    此款连接器适用于各种FPC应用场景,如手机主板、平板电脑显示模组、医疗设备等。例如,在智能手机内部,此连接器用于将摄像头模组与主板相连。使用建议包括:
    - 安装前检查:确认终端是否有任何物理损坏或氧化,如有应进行清洁或更换。
    - 正确安装:确保连接器与插座对齐,避免强行插入导致损坏。
    - 定期维护:对于频繁使用的连接器,定期进行检查和清洁,以保持最佳性能。

    5. 兼容性和支持


    1. 兼容性:适用于各类标准FPC和相关电子设备。
    2. 厂商支持:制造商提供详尽的技术文档和支持服务,包括安装指南、维护手册等。如有任何疑问,可通过官方渠道联系技术支持团队。

    6. 常见问题与解决方案


    1. 连接器接触不良:检查终端是否已正确插入且无松动。必要时重新插入并确保到位。
    2. 磨损或损坏:如果出现磨损或损坏迹象,应及时更换新的连接器组件。
    3. 电气性能不稳定:检查连接器及其相关电路是否有短路或断路现象,确保接线正确且无松动。

    7. 总结和推荐


    综上所述,1.25 FPC连接器组装(ZIF无铅版)是一款具备高可靠性和环保特性的优质产品。其广泛的应用范围和强大的市场竞争力使其成为许多电子设备中的首选连接解决方案。我们强烈推荐此产品给需要高性能连接器的客户。

39532164参数

参数
触头镀层 铋,锡
针脚数 16pin
外壳颜色 自然色
连接器/触头类型 底部
端接 焊盘
扁平柔性类型 FFC,FPC
额定电流 1A
板上高度 5.4mm
间距 1.25mm
长*宽*高 25.75mm(长度)*9.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

39532164厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39532164数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 39532164 39532164数据手册

39532164封装设计

查看详情并下载
Symbol
Footprint
3D Model
