527451697

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 0.5mm间距16p FPC插座 FPC连接器, 单排, 表面, 焊接
供应商型号: 527451697
供应商: 云汉优选
标准整包数: 10

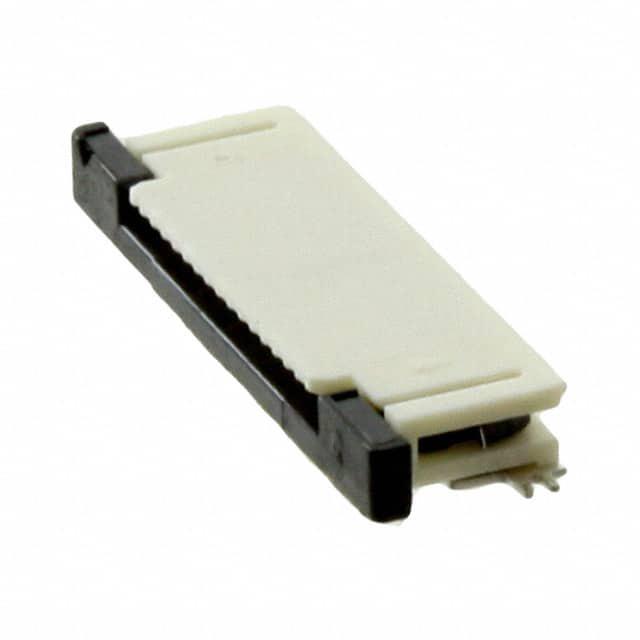

MOLEX FFC/FPC连接器 527451697

527451697概述


    产品简介


    产品类型:
    0.5mm 跨距柔性印刷电路(FPC)连接器,型号为52745-59 和 52745-97。
    主要功能:
    此连接器用于连接柔性印刷电路(FPC),具备高可靠性、稳定的电性能和机械性能,适用于多种需要高精度连接的应用场合。
    应用领域:
    广泛应用于消费电子、通信设备、工业自动化、医疗仪器等领域。

    技术参数


    定额参数:
    - 最大允许电压:50 V(AC实效值/DC)
    - 最大允许电流:0.5 A
    - 使用温度范围:-40°C 至 +85°C
    - 开封后存储条件:温度-5°C 至 +35°C,湿度 70%RH 以下(无凝露)
    电气性能:
    - 接触电阻:20 毫欧姆 最大
    - 绝缘电阻:50 兆欧姆 最小
    - 耐压能力:AC 250 V(实效值)下无击穿现象
    机械性能:
    - 插入和拔出力:
    - 初次插入:4N 至 20N(1N = 0.102 kgf)
    - 初次拔出:37.2N 至 52.9N
    - FPC 保持力:
    - 初次:1.5N 至 9.4N(1N = 0.102 kgf)
    - 第10次:1.4N 至 6.1N

    产品特点和优势


    - 高可靠性:经过多次电气和机械测试,确保稳定可靠的连接。
    - 优良的电气性能:低接触电阻和高绝缘电阻,确保了良好的电气传导性能。
    - 宽泛的工作温度范围:可在极端环境中可靠运行。
    - 优秀的机械强度:插拔力及FPC保持力均能满足长期使用需求。

    应用案例和使用建议


    应用案例:
    - 在一台手持设备中,使用该连接器连接柔性显示屏和主板,以实现灵活可靠的连接。
    使用建议:
    - 在连接FPC时,应按照规范操作,保证插入力和拔出力在标准范围内。
    - 存储时注意温度和湿度控制,避免凝露导致损坏。

    兼容性和支持


    - 兼容性:该连接器可与多种FPC配合使用,确保了广泛的适用性。
    - 厂商支持:提供详尽的技术文档和使用指导,客户可以随时联系技术支持团队获取帮助。

    常见问题与解决方案


    问题一:连接器在高温环境下接触电阻偏高。
    解决方案:检查接触部位是否清洁,如存在问题,可使用适当清洁剂进行清洁。
    问题二:长时间使用后FPC保持力降低。
    解决方案:定期检查连接器的状态,如发现异常应及时更换。

    总结和推荐


    总结:
    该款0.5mm跨距FPC连接器以其高可靠性、出色的电气和机械性能,在多种苛刻环境中表现出色。特别是其宽泛的工作温度范围,使其能够适应各种复杂应用场景。
    推荐:
    鉴于该产品的稳定性能和广泛应用范围,强烈推荐将其作为各类高精度连接需求的首选连接器。无论是消费电子、通信设备还是工业自动化领域,都能展现出卓越的表现。

527451697参数

参数
板上高度 2mm
扁平柔性类型 -
间距 500μm
针脚数 16pin
连接器/触头类型 底部
额定电流 500mA
端接 焊盘
触头镀层
外壳颜色 白色
长*宽*高 14.1mm(长度)*5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,袋装

527451697厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

527451697数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 527451697 527451697数据手册

527451697封装设计

查看详情并下载
Symbol
Footprint
3D Model
