首页  >  产品百科  >  0512811298

0512811298

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 500μm 12pin 白色 1.2mm FFC,FPC 金 底部 贴片安装
供应商型号: 900-0512811298TR-ND
供应商: Digi-Key
标准整包数: 3000

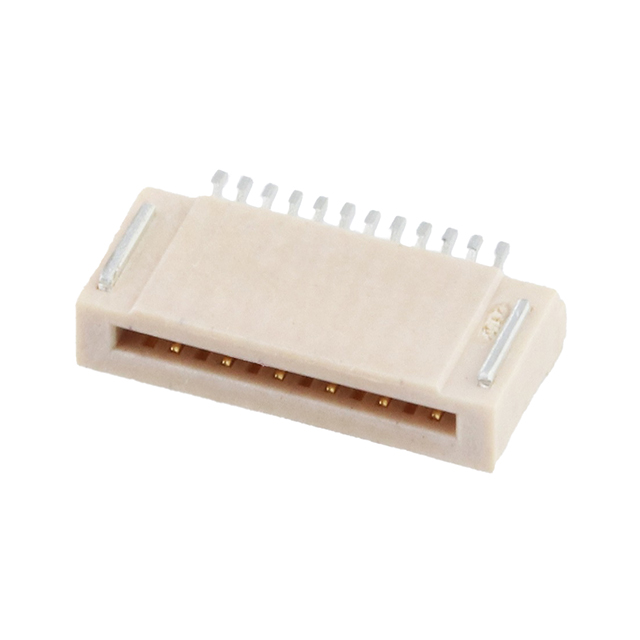

MOLEX FFC/FPC连接器 0512811298

0512811298概述


    产品简介


    产品名称:Easy-On FFC/FPC 连接器
    产品编号:512811298
    产品描述:Easy-On FFC/FPC连接器是一款表面贴装(Surface Mount)、直角型(Right-Angle)非零插入力(Non-ZIF)双接触式(Dual Contact Style)的产品。它具有0.50mm的间距(Pitch),匹配高度为1.20mm,提供12个电路,并采用金(Au)镀层。适用于广泛的应用领域,如消费电子、通讯设备、计算机及工业自动化设备。

    技术参数


    | 参数类别 | 参数值 |

    | 接触电流 | 0.5A |
    | 最大电压 | 50V |
    | 电路数 | 12 |
    | 匹配高度 | 1.20mm |
    | 工作温度范围 | -20°C 至 +85°C |
    | 接触材料 | 磷青铜(Phosphor Bronze) |
    | 匹配镀层厚度 | ≥0.102µm |
    | 终端镀层厚度 | ≥1.016µm |
    | 储存重量 | 80.833mg |
    | 材料树脂 | 液晶聚合物(Liquid Crystal Polymer)|

    产品特点和优势


    Easy-On FFC/FPC 连接器具备以下特点和优势:
    1. 高可靠性:采用双接触式设计,确保可靠的电气连接。
    2. 宽工作温度范围:可在极端环境下稳定运行,满足工业级需求。
    3. 耐久性强:具备20次以上的插拔寿命,确保长期使用的稳定性。
    4. 环保标准:符合RoHS、REACH SVHC等多项国际环保标准,对环境友好。
    5. 兼容多种应用:广泛应用于消费电子、通信设备等领域,满足多样化需求。

    应用案例和使用建议


    应用案例:
    - 在智能穿戴设备中用于柔性电路板与主板之间的连接。
    - 在智能手机和平板电脑中用于屏幕与主板之间的柔性电路板连接。
    使用建议:
    - 确保连接器的插拔操作符合规定次数,避免过度使用导致接触不良。
    - 安装时需确保电路板位置正确,避免因错误安装导致损坏。
    - 在高温环境中使用时,需注意散热以保持连接器的工作稳定性。

    兼容性和支持


    兼容性:
    - 本产品可与各种规格的FFC/FPC柔性电缆兼容,便于集成到不同的系统中。
    - 可以与市面上多种主流PCB设计工具兼容,方便设计师进行设计验证。
    支持和维护:
    - Molex公司提供详尽的技术文档和客户支持,包括产品手册、设计指南等。
    - 如有技术问题,可通过公司官网或技术支持热线寻求帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔次数过多导致接触不良 | 严格按照规定的插拔次数使用,更换新的连接器。 |
    | 温度过高导致工作不稳定 | 加强散热措施,使用散热片等辅助降温设备。 |
    | 长时间未使用导致氧化 | 使用前清洁触点,并重新插拔以恢复连接效果。 |

    总结和推荐


    综上所述,Easy-On FFC/FPC连接器凭借其优异的电气性能、耐用性和环保特性,在各种应用中展现出卓越的表现。无论是消费电子产品还是工业设备,它都是值得信赖的选择。强烈推荐使用该产品以实现高效、稳定的电气连接。
    以上是根据给定的数据表内容整理出的产品技术手册,希望能为您在选择和使用该产品时提供参考。

0512811298参数

参数
连接器/触头类型 底部
端接 焊盘
触头镀层
板上高度 1.2mm
外壳颜色 白色
额定电流 -
间距 500μm
扁平柔性类型 FFC,FPC
针脚数 12pin
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

0512811298厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0512811298数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 0512811298 0512811298数据手册

0512811298封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.4695 ¥ 3.929
6000+ $ 0.4471 ¥ 3.7416
9000+ $ 0.4345 ¥ 3.6361
15000+ $ 0.4191 ¥ 3.5074
21000+ $ 0.4093 ¥ 3.4253
库存: 15000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 11787
