ZX75BP-1100-S+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 2dB 200MHz 导线安装,自由悬挂,贴片安装,通孔安装 18.8mm*19.05mm*12.45mm
供应商型号: 139-ZX75BP-1100-S+
供应商: Mouser
标准整包数: 1

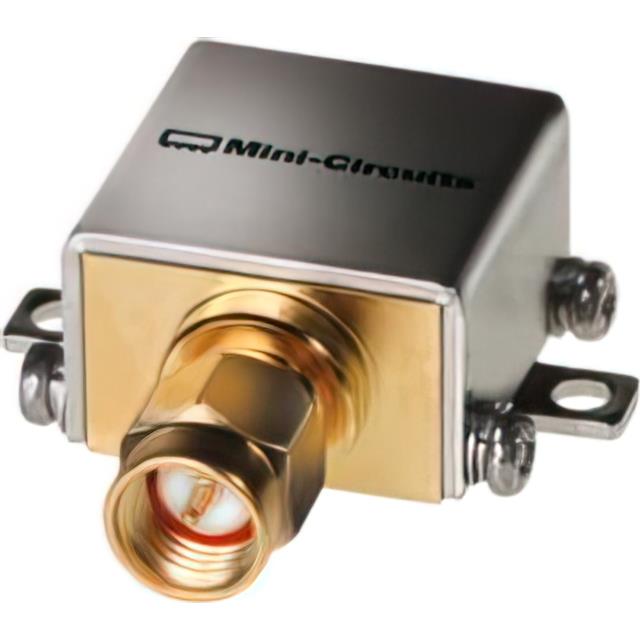

MINI-CIRCUITS 其他滤波器 ZX75BP-1100-S+

ZX75BP-1100-S+概述


    产品简介


    ZX75BP-1100-S+ 是一款宽频带带通滤波器,专为高频通信应用设计,覆盖频率范围为1000至1200 MHz。其独特的设计使其非常适合超级外差接收机等不对称衰减应用场景。这款滤波器采用坚固的连接器化封装,体积小巧且性能优异,在保持良好匹配性和低插入损耗的同时实现了较快的上边带滚降速度,显著提高了邻道选择性。产品广泛应用于航空与航天、航空无线电导航、雷达系统以及导航系统等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 中心频率 1100 MHz |
    | 插入损耗(F1-F2) | 1000 | 0.7 | 2.0 | dB |
    | VSWR(F1-F2) | 1000 | 1.2 | 1.78 | :1 |
    | 停止带(下部)插入损耗(DC-F3) 25 | 20 | 30 | dB |
    | VSWR(DC-F3) 25 :1 |
    | 停止带(上部)插入损耗(F4-F5) | 1500 | 20 | 30 | dB |
    | VSWR(F4-F5) | 1500 :1 |
    | 工作温度范围 | -40 85 | °C |
    | 存储温度范围 | -55 100 | °C |
    | RF功率输入 3.2 | W |

    产品特点和优势


    1. 快速上边带滚降:通过采用宽频带滤波器设计,ZX75BP-1100-S+ 实现了对上边带的快速滚降,从而提高了相邻信道的选择性。
    2. 良好的匹配性和低插入损耗:在通带内表现出色的匹配性和极低的插入损耗,确保信号传输效率。
    3. 连接器化封装:方便与其他设备接口,特别适合测试设置。
    4. 高功率处理能力:此型号使用高Q电容器和高电流处理电感器,适用于高功率应用场合。

    应用案例和使用建议


    ZX75BP-1100-S+ 主要用于航空与航天领域的各种高端电子系统中。例如,在航空无线电导航设备中,它可以有效地过滤掉不需要的频率成分,提升接收信号的质量。对于雷达系统的天线前端设计,该滤波器能够有效抑制干扰信号,提高目标检测精度。
    使用时应注意确保连接器正确安装并避免过度弯曲电缆以防止损坏。此外,在高温环境中使用时需注意散热措施,确保设备长期稳定运行。

    兼容性和支持


    该产品具有标准SMA连接器,可轻松与其他常见电子组件对接。Mini-Circuits提供全面的技术支持服务,并保证产品质量符合RoHS合规要求。

    常见问题与解决方案


    1. 问题:插入损耗过高
    - 解决方案:检查连接器是否松动或接触不良;确认工作环境温度是否超出规定范围。

    2. 问题:无法达到预期频率响应
    - 解决方案:验证输入信号频率是否位于指定范围内;检查是否存在外部电磁干扰。

    总结和推荐


    综上所述,ZX75BP-1100-S+ 是一款高性能、多功能的宽频带带通滤波器,凭借其卓越的性能指标和广泛的应用场景,成为许多复杂电子系统的理想选择。建议在需要高选择性和低损耗的应用场景中优先考虑此款产品。
    推荐指数:★★★★★

ZX75BP-1100-S+参数

参数
中心频率 -
带宽 200MHz
插入损耗 2dB
长*宽*高 18.8mm*19.05mm*12.45mm
安装方式 导线安装,自由悬挂,贴片安装,通孔安装
包装方式 托盘

ZX75BP-1100-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZX75BP-1100-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS ZX75BP-1100-S+ ZX75BP-1100-S+数据手册

ZX75BP-1100-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 98.28 ¥ 830.466
10+ $ 93.366 ¥ 788.9427
30+ $ 89.166 ¥ 753.4527
50+ $ 87.5805 ¥ 740.0552
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 830.46
