NCS2-282+

产品分类:
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-NCS2-282+
供应商: Mouser
标准整包数: 1

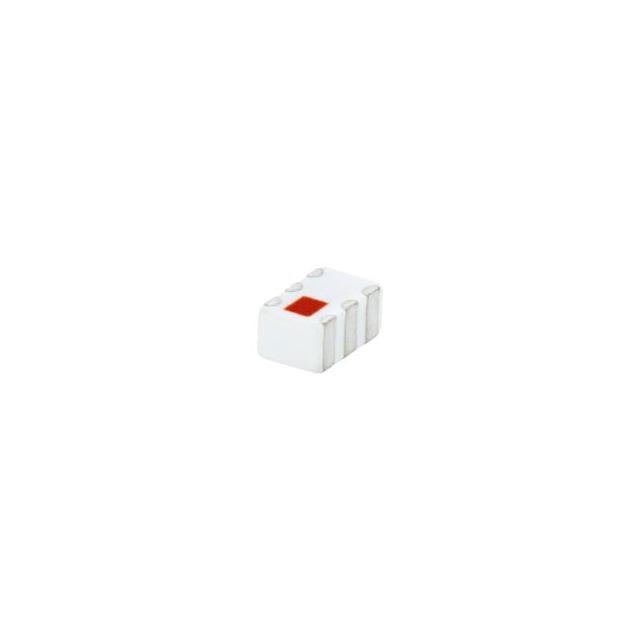

MINI-CIRCUITS  NCS2-282+

NCS2-282+概述

    # RF Transformer NCS2-282+ 技术手册解读

    产品简介


    基本信息
    RF Transformer NCS2-282+ 是一款高性能陶瓷巴伦(Balun),由 Mini-Circuits 公司设计制造。它将单端输入的非平衡射频信号转换为平衡信号,广泛应用于半导体设备中。该产品以其卓越的性能和紧凑的设计在市场中占据重要地位。
    主要功能
    - 信号转换:将单端信号转换为双端平衡信号。
    - 匹配功能:适用于 A/D 转换器、系统级芯片(SoC)及上下变频器。
    - 宽频带支持:覆盖 625 MHz 至 2815 MHz 的频率范围。
    应用领域
    NCS2-282+ 广泛应用于多个现代通信领域,包括但不限于:
    - GPS 系统
    - WCDMA(宽带码分多址)
    - PCS(个人通信服务)
    - 蜂窝网络基础设施

    技术参数


    以下是根据手册整理的主要技术规格:
    | 参数 | 范围或值 |

    | 频率范围 | 625 MHz 至 2815 MHz |
    | 阻抗比 | 1:2 |
    | 插入损耗 | ≤ 4.12 dB |
    | 幅度不平衡 | ≤ ±1.8 dB |
    | 相位不平衡 | ≤ ±15° |
    | 回波损耗 | ≥ 11 dB |
    | 最大功率 | 3 W @ 25°C |
    | 工作温度 | -55°C 至 125°C |
    外形尺寸为标准的 EIA-0805 封装,具体为 2.0 mm × 1.25 mm,高度仅 0.84 mm,具备优异的尺寸与性能比。

    产品特点和优势


    特点
    1. 宽频带支持:覆盖从 625 MHz 到 2815 MHz,适合多种高频应用场景。
    2. 小型化设计:采用先进的低温共烧陶瓷(LTCC)技术,提供业内领先的尺寸与性能组合。
    3. 高可靠性:可在极端条件下稳定工作(-55°C 至 125°C),并支持水洗工艺。
    4. 环保合规:符合 RoHS 标准,绿色环保。
    5. 性价比高:相比同类产品更具成本效益。
    优势
    - 多功能集成:既可作为独立元件使用,也可嵌入复杂电路中简化设计。
    - 易用性强:低插入损耗、小幅度不平衡和相位不平衡保证了信号传输质量。
    - 行业领先:凭借卓越的技术指标,在竞争激烈的射频组件市场中脱颖而出。

    应用案例和使用建议


    应用案例
    1. GPS 接收机:用于将天线接收到的单端信号转化为平衡信号以驱动后续处理模块。
    2. 蜂窝基站:确保上下变频器之间信号的一致性。
    3. WCDMA 设备:支持 A/D 转换器的数据采集过程。
    使用建议
    - 在 PCB 布局时,确保各引脚连接正确且接地良好,避免寄生效应。
    - 使用推荐的 PL-264 布局模式,以优化性能。
    - 根据环境温度调整功耗限制,避免因过热导致损坏。

    兼容性和支持


    NCS2-282+ 具有良好的通用性,可以轻松适配现有的电子系统。Mini-Circuits 提供详尽的技术文档和支持服务,包括在线资源、客服热线以及定期更新的技术资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查焊接质量和 PCB 布局是否合理 |
    | 幅度或相位不平衡超出范围 | 重新校准设备或更换元件 |
    | 温度过高 | 改善散热设计或降低输入功率 |

    总结和推荐


    综合评估
    NCS2-282+ 是一款高性能的 RF Transformer,具备宽频带支持、紧凑封装及高性价比等特点。它的主要优点包括:
    1. 卓越的信号转换精度;
    2. 出色的温度适应能力;
    3. 绿色环保且易于集成。
    推荐意见
    对于需要高效能射频转换的应用场景,NCS2-282+ 是理想的解决方案。尤其适合通信设备制造商和设计工程师在 GPS、蜂窝网络等领域中使用。强烈推荐此产品!
    最终评分:9.5/10
    如需进一步技术支持,请访问 [Mini-Circuits 官方网站](http://www.minicircuits.com) 或直接联系销售团队:sales@minicircuits.com。

NCS2-282+参数

参数
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 -
包装方式 卷带包装

NCS2-282+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

NCS2-282+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS MINI-CIRCUITS NCS2-282+ NCS2-282+数据手册

NCS2-282+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.0815 ¥ 17.5887
100+ $ 1.8684 ¥ 15.788
200+ $ 1.7928 ¥ 15.1492
500+ $ 1.6956 ¥ 14.3278
1000+ $ 1.533 ¥ 12.9539
库存: 893
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.58
