QCC-20+

产品分类:
厂牌: MINI-CIRCUITS
产品描述: Splitters/Combiners, Power Splitter/Combiner
供应商型号: 139-QCC-20+
供应商: Mouser
标准整包数: 1

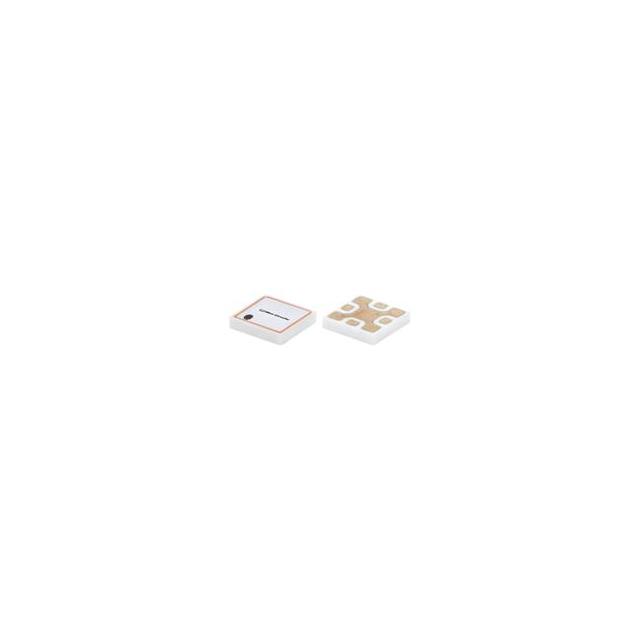

MINI-CIRCUITS  QCC-20+

QCC-20+概述


    产品简介


    QCC-20+ 是一款高性能的 2 路 90° 功率分配器/组合器,专为 1200 至 2200 MHz 的频率范围设计。作为一款广泛应用于无线通信领域的关键组件,QCC-20+ 提供了低插入损耗(典型值 0.4 dB)、高隔离度(典型值 25 dB)和卓越的温度稳定性,非常适合现代无线设备对可靠性和性能的要求。
    这款器件采用先进的低温共烧陶瓷(LTCC)技术制造,外形小巧(尺寸仅为 0.15" × 0.15"),并具有优异的机械稳定性和防水能力,符合环保标准(RoHS 合规)。它适用于多种无线通信系统,包括 WCDMA、PCS、DECT、PHS 和国防雷达等领域。

    技术参数


    以下为 QCC-20+ 的核心技术参数,涵盖性能指标及工作条件:
    - 频率范围: 1200 - 2200 MHz
    - 插入损耗: 最大值 0.4 - 0.9 dB
    - 隔离度: 最大值 ≥ 23 dB
    - 幅度不平衡: 最大值 ≤ 1.0 dB
    - 相位不平衡: 最大值 ≤ 5°
    - 工作温度范围: -55°C 至 +100°C
    - 储存温度范围: -55°C 至 +100°C
    - 输入功率: 最大 17.5 W(在 100°C 环境下需降额至 3.5 W)
    - 连接方式: 表面贴装
    典型性能曲线:
    - 插入损耗:0.4 dB(典型值)
    - 隔离度:> 30 dB
    - 相位不平衡:±2°
    - 幅度不平衡:≤ 0.5 dB

    产品特点和优势


    QCC-20+ 的显著特点使其在市场上脱颖而出:
    1. 低插入损耗和高隔离度: 典型值分别为 0.4 dB 和 25 dB,确保信号传输效率高且噪声抑制效果佳。
    2. 优异的温度稳定性: 保证在极端环境下性能稳定。
    3. 小型化设计: 外形尺寸仅为 0.15" × 0.15",适合空间受限的应用场合。
    4. 防水与可清洗性: 使用水基清洗工艺,易于集成到现代电子设备中。
    5. 专利保护: 拥有美国专利号 7,030,713,保障技术的独特性和知识产权。
    这些优势使其成为无线通信、国防雷达和其他高可靠性需求场景的理想选择。

    应用案例和使用建议


    应用案例:
    - WCDMA: 在蜂窝基站中用作射频信号的分路器。
    - PCS: 提供高效的信号分配以增强系统覆盖范围。
    - 雷达: 支持精确的角度测量和信号叠加。
    使用建议:
    1. 确保电路板布局符合建议的设计规范,避免阻抗不匹配。
    2. 使用 Mini-Circuits 推荐的 PCB 尺寸和焊盘模式,以最大化信号质量。
    3. 避免输入功率超过最大额定值,特别是在高温环境下需适当降额。

    兼容性和支持


    QCC-20+ 设计高度兼容主流电子元器件,可轻松集成到现有电路中。此外,Mini-Circuits 提供全面的技术支持和有限保修服务,确保客户获得最佳体验。
    兼容性:
    - 与所有符合 RoHS 标准的电子元件兼容。
    - 支持标准的表面贴装工艺。
    保修政策:
    - 符合 Mini-Circuits 的标准有限保修条款。详细信息请访问官网。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    1. 问题: 插入损耗高于预期。
    解决方法: 检查电路板布局是否符合推荐的 PCB 尺寸和焊盘模式。
    2. 问题: 输出信号强度不一致。
    解决方法: 测试输入信号源的平衡性,必要时添加阻抗匹配网络。
    3. 问题: 设备运行异常。
    解决方法: 检查输入功率是否超出最大额定值,调整至安全范围内。

    总结和推荐


    QCC-20+ 是一款兼具高性能和高可靠性的功率分配器/组合器,特别适合需要紧凑设计和高精度信号处理的应用场景。其出色的电气特性和广泛的适用性使其成为行业内的领先产品。经过全面评估,我们强烈推荐 QCC-20+ 给需要在高频段内实现高效信号传输的工程师和技术人员。
    如果您正在寻找一款能够满足现代无线通信需求的电子元器件,QCC-20+ 绝对是您的理想选择!

QCC-20+参数

参数
包装方式 卷带包装
