首页  >  产品百科  >  XLF-982+

XLF-982+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 1.8dB 4.9GHz 0MHz~9.8GHz VQFN-12(EP) 贴片安装 3mm*3mm*890μm
供应商型号: 139-XLF-982
供应商: Mouser
标准整包数: 1

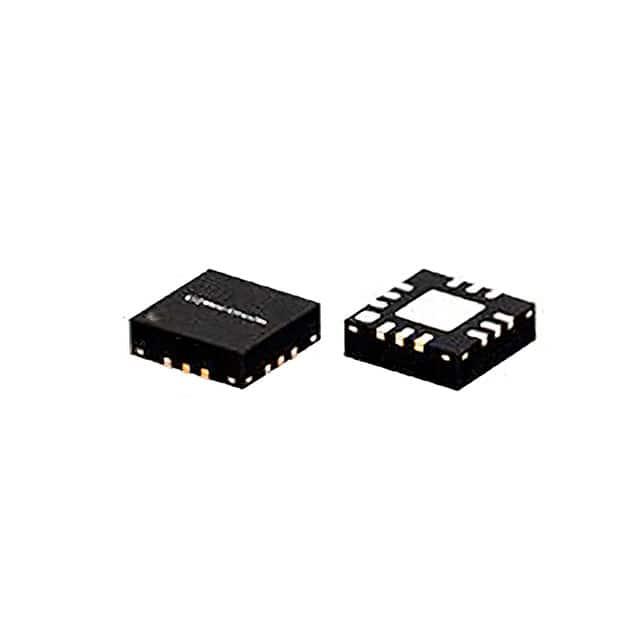

MINI-CIRCUITS 其他滤波器 XLF-982+

XLF-982+概述

    高性能MMIC反射低通滤波器:XLF-982+ 技术详解

    产品简介


    Mini-Circuits推出的XLF-982+是一款高性能的毫米波低通滤波器(MMIC反射式),采用创新的反射吸收技术,专为吸收并终止带外信号而设计。该产品在宽频范围内提供了卓越的性能表现,尤其适用于对动态范围要求较高的通信系统。XLF-982+支持从直流到9800 MHz的宽频段运行,具有出色的阻带抑制能力、极低的插入损耗和良好的温度稳定性,是现代射频设计的理想选择。
    产品类型:毫米波低通滤波器
    主要功能:吸收和终止带外信号,提升系统的动态范围和信噪比
    应用领域:通信系统、雷达、测试仪器、谐波抑制、宽频匹配等

    技术参数


    以下是XLF-982+的主要技术参数和性能指标:
    | 参数 | 范围 | 单位 |
    |
    | 工作频率 | DC - 9800 MHz
    | 插入损耗(典型值) | 1.4 - 1.8 dB
    | 带内VSWR | ≤1.2:1
    | 带外抑制 | ≥20 dB
    | 最高输入功率 | 2 W (通带),0.2 W (阻带)| W |
    | 工作温度范围 | -55°C 至 +105°C | °C |
    | 封装尺寸 | 3 x 3 mm

    产品特点和优势


    1. 反射吸收技术:内部吸收带外信号,防止反射,显著降低系统中的杂散干扰。
    2. 优异的阻带抑制性能:带外抑制超过20 dB,适合高精度信号处理。
    3. 宽温稳定性:温度变化范围内插入损耗波动不超过±0.3 dB,适合恶劣环境应用。
    4. 紧凑型封装:3 x 3 mm尺寸,便于集成到小型化电路板设计中。
    5. 高可靠性:通过美国专利号8,392,495认证,确保长期稳定性。

    应用案例和使用建议


    XLF-982+广泛应用于各类高频通信和射频系统中,以下是其典型应用场景及使用建议:
    1. 谐波抑制:用于消除多级放大器或混频器输出的谐波分量。建议将滤波器靠近信号源放置以减少反射路径。
    2. 宽频匹配:与高增益宽带放大器结合时,可实现稳定的带外阻抗匹配。推荐在射频前端使用串联电感改善匹配效果。
    3. 发射机/接收机:作为后端滤波组件,减少带外噪声对系统的影响。需注意输入功率分配以避免过载。
    4. 多频段系统:配合多个窄带滤波器使用,确保系统带宽满足需求。建议优化PCB布局以降低寄生效应。

    兼容性和支持


    - 兼容性:XLF-982+可以直接焊接于标准PCB设计中,与多种连接器和模块兼容。
    - 支持服务:Mini-Circuits提供详细的应用笔记和技术文档,包括S参数数据集和评估板配置指导。同时,其官方网站上提供丰富的在线资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗偏高 | 检查安装工艺是否符合规范,确保焊点良好连接。 |
    | 温度稳定性不佳 | 确保滤波器周围环境温度不超过+105°C。 |
    | 输出信号失真严重 | 调整电源电压和负载阻抗至额定范围。 |

    总结和推荐


    XLF-982+凭借其创新的反射吸收技术和优异的电气性能,在现代射频系统中展现出强大的竞争力。它特别适用于需要高动态范围和低杂散干扰的场景,例如通信、雷达及测量设备。尽管价格略高于传统滤波器,但其性能优势使其成为复杂系统中的优选组件。我们强烈推荐此产品用于高性能射频设计。
    推荐指数:★★★★★(满分五星)
    适用人群:射频工程师、系统设计师及研发团队。

XLF-982+参数

参数
带宽 0MHz~9.8GHz
插入损耗 1.8dB
中心频率 4.9GHz
长*宽*高 3mm*3mm*890μm
通用封装 VQFN-12(EP)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

XLF-982+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

XLF-982+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS XLF-982+ XLF-982+数据手册

XLF-982+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.365 ¥ 146.7343
50+ $ 14.3424 ¥ 121.1933
100+ $ 13.3035 ¥ 112.4146
200+ $ 11.949 ¥ 100.9691
500+ $ 11.34 ¥ 95.823
库存: 42
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 146.73
