EP2-19+

产品分类:
厂牌: MINI-CIRCUITS

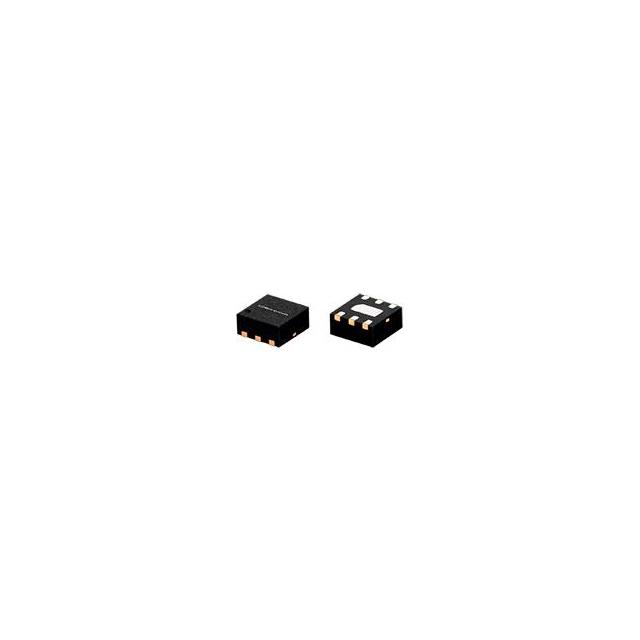

产品描述: Combiner/Splitter 1-IN 2-OUT 15000MHz to 25000MHz 6-Pin Case MC-1630-1 T/R
供应商型号: 139-EP2-19+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS  EP2-19+

EP2-19+概述

    # 产品技术手册:Mini-Circuits EP2-19+ 功率分配器/组合器

    一、产品简介


    Mini-Circuits 的 EP2-19+ 是一款面向宽带操作设计的毫米波集成电路(MMIC)式 2 路 0° 功率分配器/组合器,频率范围为 15 至 25 GHz。这一产品以其出色的性能和小巧的尺寸,广泛应用于雷达系统、相控阵天线、卫星通信及 5G 等高要求的无线通信领域。其核心优势在于支持宽频带、高隔离度、低插入损耗和极小的封装尺寸,非常适合需要高性能组件的应用场景。

    二、技术参数


    | 参数 | 频率范围 (GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 | 15 | 25 | GHz
    | 插入损耗 | 17.55–20.45 | — | 0.4–1.1 | 0.6–1.4 | dB |
    | 隔离度 | 17.55–20.45 | 21 | 34 | — | dB |
    | 幅度不平衡 | 17.55–20.45 | — | 0.03 | 0.3 | dB |
    | 相位不平衡 | 17.55–20.45 | — | 2 | 6 | deg |
    | 输入/输出驻波比 (Port S)| 17.55–20.45 | — | 1.3 | — | :1 |
    | 功率处理能力 | 15–25 | — | 0.63 W | —
    | 操作温度范围 | — | -55°C | 105°C | — | °C |
    工作环境
    - 储存温度范围:-65°C 至 150°C
    - 封装形式:MC1630-1,塑料封装,引脚焊盘裸露,铅锡合金涂层(Matte Tin)
    - 包装方式:卷盘式包装,标准数量可选

    三、产品特点和优势


    主要特点:
    1. 宽频带支持:15 GHz 至 25 GHz 的高频段,适用于 5G 和相控阵雷达。
    2. 高隔离度:典型值 34 dB,确保信号间干扰最小化。
    3. 低插入损耗:典型值仅为 0.4–1.1 dB,在高频率下保持良好的传输效率。
    4. 极小尺寸:2×2 mm² QFN 封装,适合空间受限的设计需求。
    5. 优异的幅度与相位平衡性:典型幅度不平衡 0.03 dB,相位不平衡 2°。
    6. 耐腐蚀性:支持水洗,提升环境适应性。
    7. 环保认证:RoHS 合规,符合绿色制造标准。
    产品优势:
    - 提供可靠的相控阵雷达和 5G 天线解决方案。
    - 在密集布局中显著节省电路板空间,同时确保低寄生效应和高效热传导。
    - 高抗静电放电能力(HBM:Class 2),适合工业级应用。

    四、应用案例和使用建议


    应用场景:
    - 相控阵雷达系统:通过精确控制信号分配,增强波束扫描性能。
    - 5G 基站:提供高频段信号的高效分配与组合。
    - 仪器仪表:用于测试设备中的精密功率管理。
    - 卫星通信:提升信道容量并减少信号失真。
    使用建议:
    1. 优化布线设计:根据推荐布局 PL-720 设计 PCB,确保信号完整性。
    2. 避免过压状态:操作时需严格控制输入功率不超过 0.63 W。
    3. 环境适应性测试:对于严苛环境,建议使用评价板 TB-EP2-19+ 或 TB-EP2-19C+ 进行可靠性验证。

    五、兼容性和支持


    兼容性:
    EP2-19+ 可与同类高频毫米波 IC 元件良好配合,适用于 Mini-Circuits 其他微波产品组合。
    支持服务:
    - 技术文档全面覆盖,包含电气参数表、S 参数文件和测试报告。
    - 提供样品、评估板及技术支持,帮助用户快速集成到设计方案中。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查 PCB 布局是否符合建议标准。 |
    | 隔离度不达标 | 确保输入端口无非相干信号干扰。 |
    | 温升过高 | 减少输入功率至 0.63 W 以内。 |
    | 不稳定运行 | 校验 ESD 防护措施是否有效。 |

    七、总结和推荐


    综合评估:
    Mini-Circuits EP2-19+ 是一款高性能、高可靠性的宽带功率分配器/组合器。凭借其卓越的频率覆盖范围、紧凑设计和优良的电气特性,该产品在现代高频通信系统中具有显著优势。
    推荐意见:
    强烈推荐 EP2-19+ 用于需要高精度、高稳定性的宽带射频信号处理场合,特别是在相控阵雷达和 5G 系统中。用户可根据实际需求选择合适的包装和评估工具,进一步提升系统性能。
