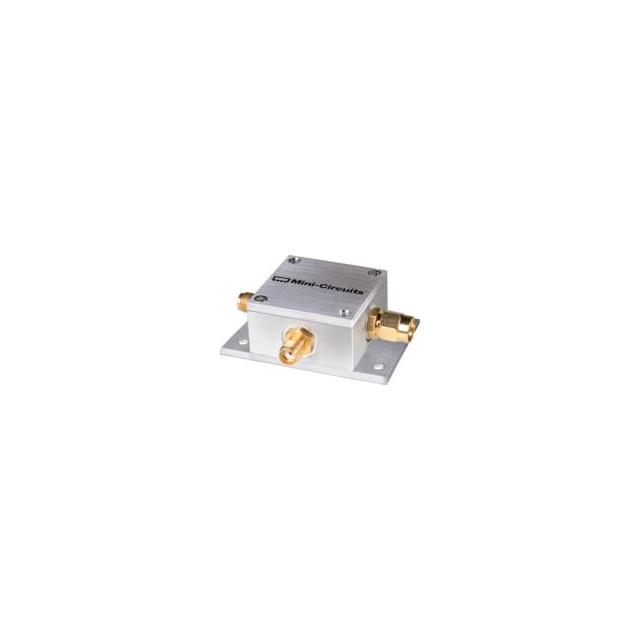

ZFBT-282-1.5A+

产品分类:
厂牌: MINI-CIRCUITS
产品描述: Coaxial Bias-TEE
供应商型号: ZFBT-282-1.5A+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS  ZFBT-282-1.5A+

ZFBT-282-1.5A+概述

    电子元器件技术手册:Bias-Tee(ZFBT-282-1.5A+)

    产品简介


    Bias-Tee 是一款高频宽带同轴射频组件,广泛应用于射频信号传输和直流偏置的结合。它允许在同一通道内同时传输射频信号和直流电源,具备优异的性能和稳定性。这款 Bias-Tee 的频率范围从 10 MHz 到 2800 MHz,适用于多种高精度应用场景,例如放大器偏置、激光二极管偏置、有源天线供电以及测试设备中的直流回路和隔离功能。

    技术参数


    以下为 Bias-Tee 的关键电气和技术参数:
    | 参数名称 | 值 |

    | 频率范围 | 10 MHz 至 2800 MHz |
    | 插入损耗(典型值) | 0.6 dB |
    | 隔离度(典型值) | RF 至 DC 端口:45 dB |
    RF&DC 至 DC 端口:45 dB |
    | 最大 RF 功率 | 30 dBm |
    | 最大直流电压 | 30 V |
    | 输入电流(典型值) | 1.5 A |
    | 输入电流(最高温度下) | 1.2 A (>80°C) |
    | 直流电阻(典型值) | 0.5 Ω |
    工作温度范围:-55°C 至 100°C
    存储温度范围:-55°C 至 100°C
    外形尺寸(英寸):1.25 x 1.25 x 0.94
    重量:60.0 克

    产品特点和优势


    - 宽频带设计:支持从 10 MHz 到 2800 MHz 的宽带频率范围,满足多样化需求。
    - 低插入损耗:插入损耗仅为 0.6 dB,确保信号损失最小化。
    - 高隔离度:RF 和 DC 之间的隔离度达到 45 dB,有效防止相互干扰。
    - 高电流能力:可支持高达 1.5 A 的输入电流,适用于需要大电流的应用场合。
    - 罗氏合规性:符合 RoHS 标准,绿色环保且环保安全。

    应用案例和使用建议


    Bias-Tee 的主要应用场景包括:
    1. 放大器偏置:提供稳定的直流偏置电流,确保放大器的正常运行。
    2. 激光二极管偏置:实现对高功率激光二极管的精确控制。
    3. 有源天线供电:为有源天线提供所需的直流电源。
    4. 直流回路和阻断:在测试和测量中作为直流信号的回路和阻断工具。
    使用时需注意:
    - 确保输入信号不超过最大允许功率(30 dBm),以免损坏器件。
    - 在高温环境下,输入电流应控制在 1.2 A 以内以避免过热。

    兼容性和支持


    该 Bias-Tee 使用标准 SMA 接头,可轻松与常见的射频测试设备和系统兼容。厂商提供全面的技术支持和保修服务,用户可通过访问官方网站获取详细的技术文档和售后支持。

    常见问题与解决方案


    以下是一些常见问题及解决方案:
    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接是否松动或接触不良。 |
    | 隔离度不足 | 确保输入功率未超出额定值。 |
    | 温度过高 | 确保工作环境温度不高于 100°C。 |
    | 无法提供足够电流 | 检查电源是否稳定,电压是否在范围内。 |

    总结和推荐


    综上所述,ZFBT-282-1.5A+ Bias-Tee 是一款高性能的射频与直流耦合组件,具有广泛的适用性和优越的性能指标。它的宽频带支持、低插入损耗和高隔离度使其成为射频工程的理想选择。建议在需要高精度射频信号传输和直流偏置的应用中优先考虑此产品。对于要求严格的项目,这款 Bias-Tee 绝对是一个值得信赖的选择。
    推荐指数:★★★★★

ZFBT-282-1.5A+参数

参数
包装方式 散装

ZFBT-282-1.5A+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZFBT-282-1.5A+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS MINI-CIRCUITS ZFBT-282-1.5A+ ZFBT-282-1.5A+数据手册

ZFBT-282-1.5A+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 991.737
100+ ¥ 932.9674
500+ ¥ 896.2364
1000+ ¥ 866.8516
库存: 20
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 9917.37
直接购买
加入购物车
