ZBT-K283+

产品分类:
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-ZBT-K283
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS  ZBT-K283+

ZBT-K283+概述

    ZBT-K283+ Bias Tee 技术手册解析

    1. 产品简介

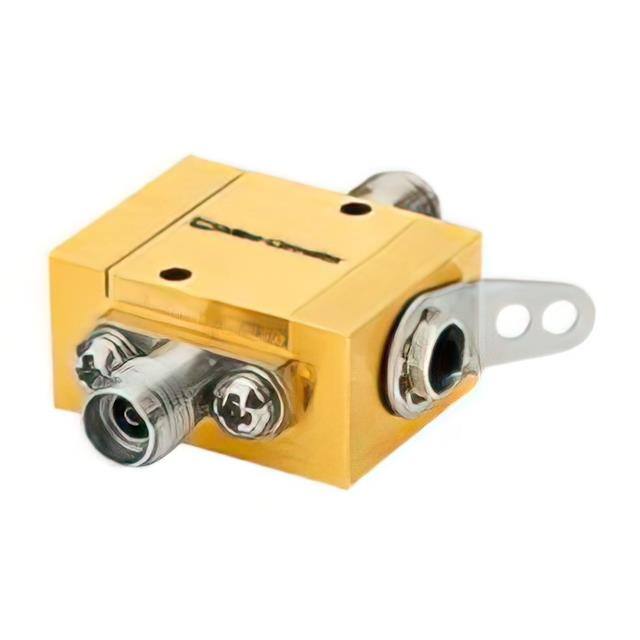

    Mini-Circuits 的 ZBT-K283+ 是一款超宽带 MMIC 同轴偏置 T 器件,覆盖频率范围从 1.5 GHz 到 28 GHz。该产品具有低插入损耗、优异的回波损耗和高直流-射频隔离度的特点,适用于各种高频应用,如放大器偏置、激光二极管偏置及主动天线偏置等。

    2. 技术参数


    - 频率范围: 1.5 GHz 至 28 GHz
    - 插入损耗:
    - 1.5 GHz 至 10 GHz: 1.7 dB 至 2.5 dB
    - 10 GHz 至 20 GHz: 2.0 dB 至 3.5 dB
    - 20 GHz 至 25 GHz: 2.0 dB 至 3.5 dB
    - 25 GHz 至 28 GHz: 2.2 dB 至 3.7 dB
    - 隔离度 (RF 端到 DC 端):
    - 1.5 GHz 至 10 GHz: ≥57 dB
    - 10 GHz 至 20 GHz: ≥47 dB
    - 20 GHz 至 25 GHz: ≥48 dB
    - 25 GHz 至 28 GHz: ≥47 dB
    - 回波损耗:
    - 1.5 GHz 至 10 GHz: ≥15 dB
    - 10 GHz 至 20 GHz: ≥15 dB
    - 20 GHz 至 25 GHz: ≥13 dB
    - 25 GHz 至 28 GHz: ≥12 dB
    - RF 功率处理能力: 最大 30 dBm(1 W)
    - DC 端口电压: 最大 35 V
    - 输入电流: 最大 500 mA
    - 工作温度: -40°C 至 85°C
    - 存储温度: -55°C 至 100°C

    3. 产品特点和优势


    - 超宽带特性: 从 1.5 GHz 到 28 GHz 的宽泛频率覆盖,使单个器件能够满足多种应用需求。
    - 低插入损耗: 通常为 2 dB,保证信号从输入端到输出端的损失最小化。
    - 优异的回波损耗: 一般为 15 dB,提供出色的 50 Ω 系统匹配效果,减少信号反射。
    - 高直流-射频隔离度: 通常大于 40 dB,显著减少射频泄漏和其他系统元件之间的干扰。
    - 大功率处理能力: 支持高达 1 W 的 RF 输入功率,适用范围广泛。

    4. 应用案例和使用建议


    - 放大器偏置: 高频信号放大器需要低噪声、高线性的偏置电源,ZBT-K283+ 能够提供稳定可靠的直流偏置。
    - 激光二极管偏置: 在高速光通信系统中,激光二极管需要稳定的直流偏置以维持良好的光发射效率。
    - 主动天线偏置: 需要保持较高频率下的信号完整性,ZBT-K283+ 的低插入损耗和高隔离度能够有效提高系统性能。
    使用建议:
    - 确保正确的直流偏置电压和电流设置,避免超出最大额定值。
    - 在连接过程中注意防静电措施,避免对器件造成损害。

    5. 兼容性和支持


    - 兼容性: ZBT-K283+ 采用 2.92 mm 女头连接器,与同类型的高频器件兼容良好。
    - 技术支持: Mini-Circuits 提供标准保修和服务条款,详情可在公司官网查阅。

    6. 常见问题与解决方案


    - Q1: 如何确定 ZBT-K283+ 的最佳工作条件?
    - A1: 参考手册中的电气特性,根据具体应用要求调整直流偏置电压和电流。

    - Q2: 如果出现信号反射严重,怎么办?
    - A2: 检查回波损耗是否符合标准,确保连接器和接线无松动,或者更换其他型号的偏置 T 器件。

    7. 总结和推荐


    ZBT-K283+ 偏置 T 器件是一款高性能的超宽带器件,适合高频应用领域。其独特的设计保证了低插入损耗和高隔离度,使得它在放大器偏置、激光二极管偏置及主动天线偏置等应用中表现卓越。总体而言,该产品是市场上同类产品中的佼佼者,强烈推荐给需要高频应用的工程师和设计师们。

ZBT-K283+参数

参数
包装方式 托盘

ZBT-K283+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZBT-K283+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS MINI-CIRCUITS ZBT-K283+ ZBT-K283+数据手册

ZBT-K283+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 376.9848 ¥ 3185.5216
10+ $ 326.6655 ¥ 2760.3235
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3185.52
