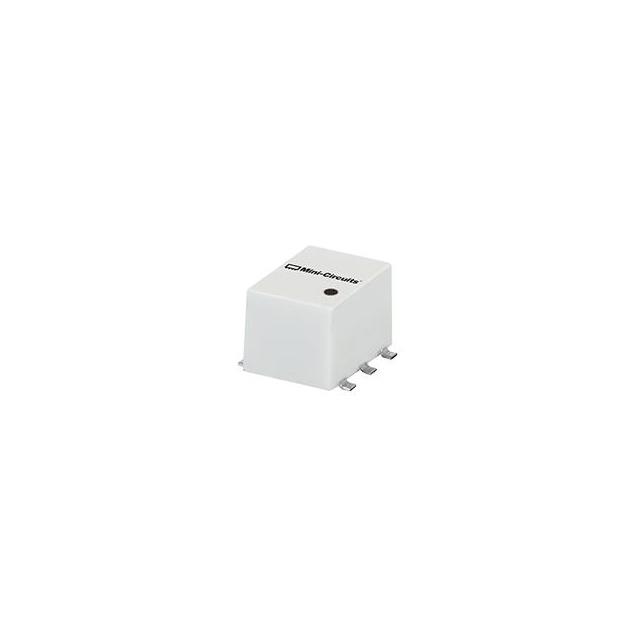

ADCH-1220+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 0.8dB 1.215GHz
供应商型号: 139-ADCH-1220+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他滤波器 ADCH-1220+

ADCH-1220+概述

    RF Choke ADCH-1220+ 技术手册解析

    产品简介


    RF Choke ADCH-1220+ 是一种用于射频电路的电感元件,主要设计用于抑制射频噪声并维持直流电流路径。这类电感广泛应用于射频信号处理、无线通信设备、广播系统以及高性能电子设备中。通过其高插入损耗和良好的输入反射损耗特性,ADCH-1220+ 能有效减少高频干扰对设备性能的影响。

    技术参数


    以下是 RF Choke ADCH-1220+ 的关键技术规格:
    | 频率 (MHz) | 输入反射损耗 (dB) | 平均插入损耗 (dB) |
    |
    | 5 | 0.27 | 12.78 |
    | 7 | 0.16 | 15.82 |
    | 9 | 0.13 | 18.18 |
    | 10 | 0.13 | 19.23 |
    | 20 | 0.17 | 25.91 |
    | 30 | 0.22 | 27.93 |
    | 40 | 0.23 | 28.68 |
    | 50 | 0.22 | 29.39 |
    | 60 | 0.21 | 30.08 |
    | 70 | 0.20 | 30.71 |
    | 80 | 0.19 | 31.39 |
    | 90 | 0.18 | 31.86 |
    | 100 | 0.18 | 32.03 |
    | 120 | 0.17 | 32.99 |
    | 175 | 0.16 | 35.80 |
    | 235 | 0.15 | 37.43 |
    | 290 | 0.14 | 39.59 |
    | 350 | 0.14 | 39.47 |
    | 405 | 0.14 | 39.60 |
    | 465 | 0.14 | 38.89 |
    | 525 | 0.14 | 37.48 |
    | 580 | 0.14 | 36.84 |
    | 640 | 0.13 | 35.16 |
    | 695 | 0.13 | 34.20 |
    | 755 | 0.14 | 32.56 |
    | 810 | 0.14 | 31.50 |
    | 870 | 0.14 | 30.66 |
    | 930 | 0.14 | 29.67 |
    | 985 | 0.14 | 28.84 |
    | 1045 | 0.15 | 27.97 |
    | 1100 | 0.15 | 27.30 |
    | 1160 | 0.16 | 26.60 |
    | 1220 | 0.16 | 26.05 |
    | 1250 | 0.17 | 25.82 |
    | 1400 | 0.18 | 24.64 |
    | 1550 | 0.18 | 23.77 |
    | 1700 | 0.19 | 22.97 |
    | 1850 | 0.19 | 22.12 |
    | 2000 | 0.18 | 21.56 |
    该产品的典型工作频率范围为 5 MHz 至 2000 MHz,具备出色的抗干扰能力和稳定的电气特性。

    产品特点和优势


    RF Choke ADCH-1220+ 具备以下特点和优势:
    1. 低插入损耗:在高频范围内,平均插入损耗保持在较低水平,确保信号传输效率。
    2. 高输入反射损耗:能够显著减少反射信号,提高系统的稳定性和可靠性。
    3. 广泛的工作频率:适用于多种射频设备,如天线匹配网络、滤波器等。
    4. 高可靠性:采用先进的制造工艺,确保长期稳定运行。

    应用案例和使用建议


    ADCH-1220+ 主要应用于需要抑制射频噪声的场景,例如:
    - 在无线通信设备中作为滤波器的一部分,用于减少不必要的高频干扰。
    - 在广播设备中,用于改善信号质量。
    使用建议:
    1. 确保电路设计符合产品的电气参数要求,避免过载。
    2. 定期检查连接点的接触情况,确保良好导通。
    3. 结合其他无源元件(如电容)使用,可进一步优化电路性能。

    兼容性和支持


    ADCH-1220+ 与其他主流射频设备兼容,厂商提供详尽的技术支持和售后服务,包括产品选型指导、故障排查和技术培训。

    常见问题与解决方案


    1. 问题:插入损耗偏高
    解决方案:检查电路设计是否符合规范,调整电感参数。
    2. 问题:反射损耗不达标
    解决方案:确认安装位置是否正确,重新校准相关电路。
    3. 问题:设备运行不稳定
    解决方案:检查电源供应是否稳定,优化接地设计。

    总结和推荐


    综上所述,RF Choke ADCH-1220+ 是一款高性能的射频扼流圈,具有优秀的插入损耗和反射损耗特性,适用于多种高频应用场合。无论是从技术参数还是应用效果来看,它都展现了卓越的品质和竞争力。因此,强烈推荐在射频相关项目中使用此产品。

ADCH-1220+参数

参数
中心频率 -
带宽 1.215GHz
插入损耗 0.8dB
零件状态 在售
包装方式 卷带包装

ADCH-1220+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ADCH-1220+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS ADCH-1220+ ADCH-1220+数据手册
