141-20SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-20SM
供应商: Mouser
标准整包数: 1

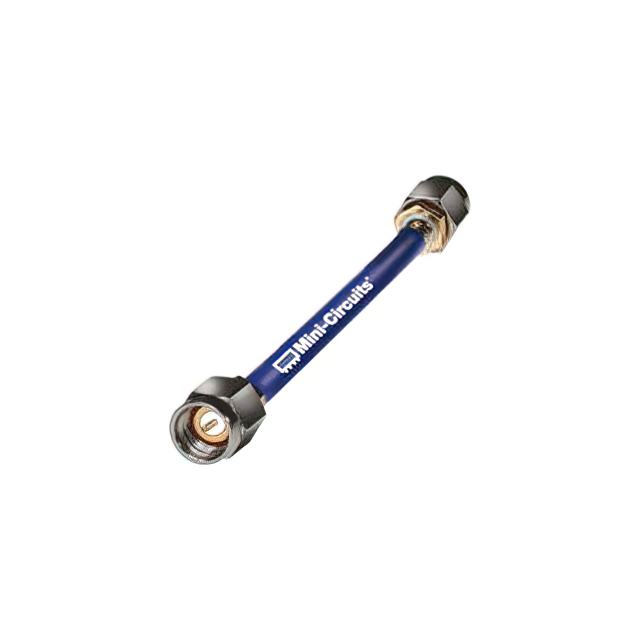

MINI-CIRCUITS 同轴线缆 141-20SM+

141-20SM+概述

    高质量文章:Mini-Circuits 141-20SM+ 手动成型射频同轴电缆技术手册解析

    1. 产品简介


    Mini-Circuits 141-20SM+ 是一款高性能的手动成型射频同轴电缆,主要用于高频通信系统和专业电子应用场合。它具有宽频带覆盖(DC至18 GHz)、低损耗(1.2 dB@18 GHz)及优异的回波损耗(25 dB@18 GHz),特别适合于航空航天、军事、通信接收机/发射机以及环境测试设备等领域。产品提供两种型号(带护套和无护套版本),并通过银镀铜钢中心导体确保信号完整性。

    2. 技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 DC 18 GHz | GHz |
    | 长度 20 in inch |
    | 插入损耗 | DC-2 GHz 0.23 | 0.42 | dB |
    | 2-6 GHz 0.41 | 0.78 | dB |
    | 6-12 GHz 0.65 | 1.06 | dB |
    | 12-18 GHz 0.92 | 1.52 | dB |
    | 回波损耗 | DC-2 GHz | 23 | 43 | — | dB |
    | 2-6 GHz | 23 | 40 | — | dB |
    | 6-12 GHz | 17 | 34 | — | dB |
    | 12-18 GHz | 17 | 31 | — | dB |
    绝对最大额定值:
    - 操作温度:-55°C 至 +105°C
    - 存储温度:-55°C 至 +105°C
    - 功率处理能力(25°C, 海平面):
    - 546 W @ 0.5 GHz
    - 387 W @ 1 GHz
    - 273 W @ 2 GHz
    - 156 W @ 6 GHz
    - 121 W @ 10 GHz
    - 90 W @ 18 GHz

    3. 产品特点和优势


    - 宽频带频率覆盖:DC至18 GHz的设计使其适用于各种高频率应用场景。
    - 低损耗特性:插入损耗仅为1.2 dB @ 18 GHz,保证了高效的信号传输。
    - 出色的回波损耗:在18 GHz时达到25 dB,显著降低了信号反射现象。
    - 易于成型:可通过手工具轻松弯折至8 mm半径,非常适合紧凑安装环境。
    - 内置防扭结构:抗扭螺母有效保护连接点,防止安装过程中产生的应力。
    - 护套设计:标准版采用蓝色FEP护套,减少意外短路风险;无护套版本可根据需求定制。

    4. 应用案例和使用建议


    典型应用:
    - 替换传统的0.141"半刚性电缆。
    - 军事及航天系统的互连组件。
    - 环境监测与测试设备的内部布线。
    使用建议:
    - 在密闭空间安装时,充分利用其8 mm弯曲半径的优势。
    - 使用5/16英寸开口扳手配合拧紧耦合螺母,避免过扭矩导致损坏。
    - 若需更高功率环境,建议选用无护套版本以增强散热效果。

    5. 兼容性和支持


    Mini-Circuits 141-20SM+ 的连接器为SMA-Male接口,能够广泛兼容其他标准SMA组件。此外,Mini-Circuits公司提供全面的技术支持和售后服务,涵盖产品选型、工程咨询及故障诊断服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接后信号损耗增加 | 检查电缆护套是否存在磨损或弯曲过度的情况,必要时更换电缆。 |
    | 插头与插座不匹配 | 确认连接器型号是否正确,确保使用标准SMA接口设备。 |
    | 安装后出现信号反射现象 | 检查回波损耗是否符合要求,如有异常请联系技术支持进行校准或替换。 |

    7. 总结和推荐


    Mini-Circuits 141-20SM+ 手动成型射频同轴电缆以其卓越的性能、便捷的操作和广泛的应用场景脱颖而出。其宽频带、低损耗的特点尤其适用于高频电子系统,同时抗扭设计增强了长期使用的可靠性。若您的项目需要高精度、灵活性强的射频电缆解决方案,这款产品无疑是理想选择。总体而言,强烈推荐使用此款产品,以提升系统整体效能并简化安装流程。
    联系方式:[sales@minicircuits.com](mailto:sales@minicircuits.com),网址:[www.minicircuits.com](http://www.minicircuits.com)

    本文档由Mini-Circuits官网数据整理而成,仅供参考。具体技术细节请查阅完整产品手册或直接咨询厂家客服。

141-20SM+参数

参数
长*宽*高 508mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

141-20SM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-20SM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-20SM+ 141-20SM+数据手册

141-20SM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.013 ¥ 219.8099
10+ $ 24.2352 ¥ 204.7874
30+ $ 24.0624 ¥ 203.3273
50+ $ 23.6736 ¥ 200.0419
库存: 30
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 219.8
直接购买
加入购物车
