141-11SMRSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-11SMRSM
供应商: Mouser
标准整包数: 1

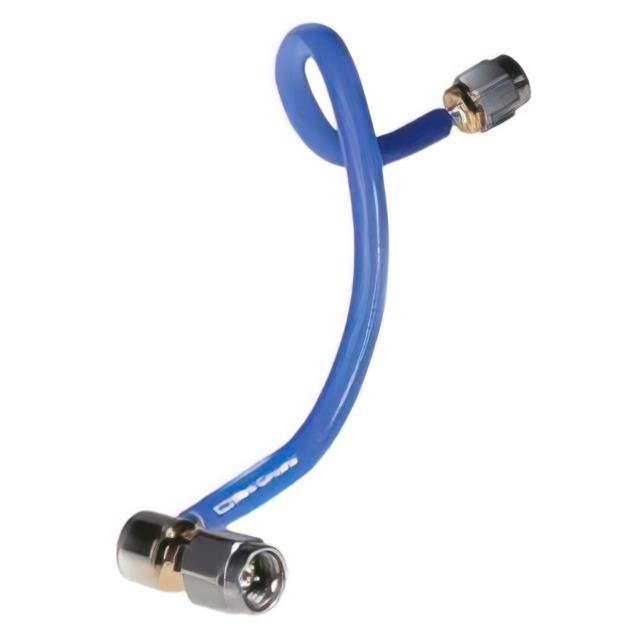

MINI-CIRCUITS 同轴线缆 141-11SMRSM+

141-11SMRSM+概述

    # Mini-Circuits 141 SMRSM 手动弯曲同轴电缆产品技术手册

    产品简介


    Mini-Circuits公司推出的141系列手动弯曲同轴电缆(141 Series Hand-Flex Coaxial Cables)是专为射频系统设计的理想互连解决方案。这些电缆以出色的频率性能(DC到18 GHz)、灵活的手动成型能力和低损耗设计而著称,适用于集成射频组件和子系统。典型应用包括通信接收机和发射机、军事和航空航天系统以及环境测试设备。
    主要功能与应用领域:
    - 高频传输:支持高达18 GHz的工作频率。
    - 灵活安装:手弯设计使得安装更加便捷。
    - 可靠连接:紧固设计减少了因连接器松动导致的信号损失。
    - 高功率承载能力:可承受从直流到18 GHz范围内的功率需求。

    技术参数


    | 参数 | 描述 |

    | 阻抗 | 50欧姆 |
    | 频率范围 | DC至18 GHz |
    | 插入损耗 | 在6-10 GHz范围内典型值为0.40-0.76 dB |
    | 回波损耗 | 在2-6 GHz范围内典型值为20-33 dB |
    | 最大功率 | 在0.5 GHz时达到546 W |
    | 工作温度范围 | -55°C至105°C |
    | 存储温度范围 | -55°C至105°C |
    | 电缆长度 | 可定制尺寸,标准长度为11英寸 |

    产品特点和优势


    - 手动成型能力:无需特殊工具即可轻松调整电缆形状,特别适合空间受限的设计。
    - 紧凑弯曲半径:仅需8毫米的弯曲半径,便于在狭窄环境中布线。
    - 优良的返回损耗:确保连接器间VSWR波动最小化。
    - 反扭矩设计:保护连接器免受过度扭转造成的损害。
    - 抗恶劣环境性能:支持极端温度条件下的稳定运行。

    应用案例和使用建议


    应用案例:
    1. 通信设备:作为替换传统半刚性电缆的理想选择,可用于复杂的通信链路。
    2. 军事与航天:满足对高可靠性及高性能要求的应用场景。
    3. 实验室测试:在高精度测量仪器中提供稳定的信号传输路径。
    使用建议:
    - 对于复杂布局,请先预估所需弯曲角度并进行初步塑形。
    - 安装时务必遵循制造商提供的扭矩限制指导以避免损坏。
    - 若需要更高的灵活性,可以考虑去外套版本。

    兼容性和支持


    141系列电缆兼容主流射频接口标准,例如SMA接头,便于与其他设备无缝对接。此外,Mini-Circuits提供详尽的技术文档和支持服务,包括但不限于产品认证信息、保修条款等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查连接点是否正确无损 |
    | 回波损耗不符合规格 | 确保所选电缆型号符合指定参数 |
    | 连接器受损 | 遵循正确的安装步骤且使用适当工具 |

    总结和推荐


    综上所述,Mini-Circuits 141 SMRSM 手动弯曲同轴电缆凭借其优异的技术指标、多样化的应用场景以及全面的支持体系,在射频领域具有显著的竞争优势。对于需要高频传输、易于部署且具备良好机械特性的场合而言,这是一款值得信赖的选择。强烈推荐给希望提升系统集成效率的专业人士。

141-11SMRSM+参数

参数
长*宽*高 279.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

141-11SMRSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-11SMRSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-11SMRSM+ 141-11SMRSM+数据手册

141-11SMRSM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.1975 ¥ 229.8189
10+ $ 25.3584 ¥ 214.2785
30+ $ 25.1964 ¥ 212.9096
50+ $ 24.8076 ¥ 209.6242
库存: 20
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 229.81
