086-12SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS

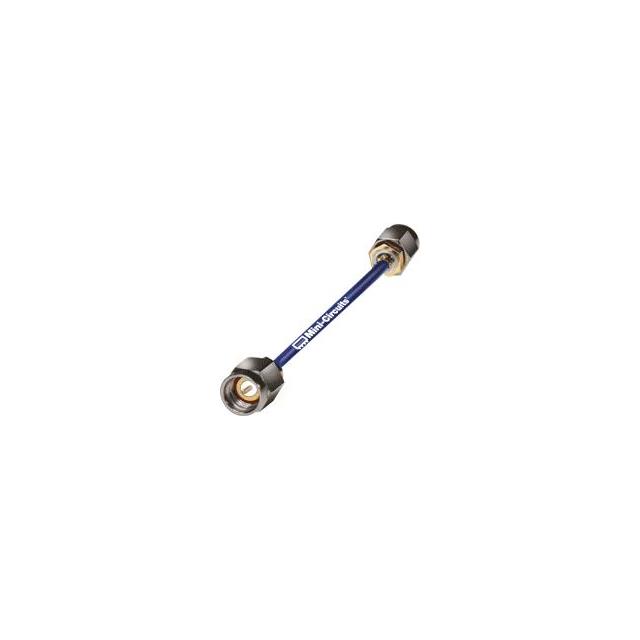

产品描述: Cable Assembly Coaxial 0.3m SMA to SMA M-M
供应商型号: 139-086-12SM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 086-12SM+

086-12SM+概述

    高质量文章:Coaxial Cable 086-12SM+ 技术手册解析

    产品简介


    Coaxial Cable 086-12SM+ 是一款高性能射频同轴电缆,专为射频信号传输设计,广泛应用于通信、军用及航天系统、环境测试等领域。该电缆提供出色的频率覆盖范围(DC至18 GHz),低插入损耗,并且支持高效互连,可满足严苛的应用需求。它采用灵活的结构设计,适合手弯成型,同时保持良好的电气性能。
    主要功能
    - 支持DC到18 GHz的宽频带频率覆盖。
    - 低插入损耗,在18 GHz时仅为1.26 dB。
    - 卓越的回波损耗(Return Loss),18 GHz时达到27 dB。
    - 手动弯曲成型,易于安装,无须专业工具。
    应用领域
    - 替代定制弯曲的0.086"半刚性电缆。
    - 通信接收器和发射器设备的连接。
    - 军用和航空航天系统。
    - 环境测试和实验装置。

    技术参数


    以下是根据技术手册整理的主要技术参数:
    | 参数 | 插入损耗 (dB) | 回波损耗 (dB) | 尺寸(英寸) |
    ||
    | 频率范围 | DC 至 18 GHz | DC 至 18 GHz | 12 英寸 |
    | 插入损耗(典型值) | 0.14 ~ 1.53 dB | ≥ 16 dB | - |
    | 回波损耗(典型值) | ≥ 27 dB | ≥ 23 dB | - |
    | 最大功率(W) | 211 W (0.5 GHz) | - | - |
    | 工作温度 | -55°C 至 +105°C | - | - |
    其他特性
    - 中心导体:镀银铜包钢,直径0.086"。
    - 介质:PTFE(聚四氟乙烯),低损耗材料。
    - 外屏蔽层:镀锡铜编织网,抗干扰性强且柔韧性好。
    - 连接器:SMA-Male型,符合MIL-STD-348标准。

    产品特点和优势


    特点:
    1. 手弯成型:电缆可以轻松手工成型至任何自定义形状,适应狭窄空间的设计需求。
    2. 小弯折半径:仅6毫米的最小弯折半径,适合高密度系统集成。
    3. 优秀的回波损耗:典型回波损耗高达33 dB(6 GHz以下),确保低VSWR(电压驻波比)值。
    4. 坚固耐用:抗扭矩螺母减少安装过程中对连接器和电缆接口的压力。
    优势:
    - 低插入损耗和高回波损耗特性使其适用于高频通信系统。
    - 超过18 GHz的宽频段覆盖,适用于多种复杂应用场合。
    - 手弯成型设计减少了加工时间与成本,提升了灵活性。

    应用案例和使用建议


    应用案例:
    1. 在通信领域中替代传统刚性电缆,用于基站天线与设备间的射频信号连接。
    2. 军事雷达系统内部的射频信号传输,要求高可靠性与抗恶劣环境能力。
    3. 环境测试设备中精密测量信号的连接,需要极低插入损耗与稳定性能。
    使用建议:
    - 在高频应用中优先选择手弯成型方式,避免损坏刚性结构。
    - 安装时务必使用配套的防扭矩螺母以防止过度拧紧造成损伤。
    - 如需更长电缆长度,请联系厂家定制非标尺寸(通常支持长度范围为12至48英寸)。

    兼容性和支持


    该电缆支持多种射频接口,包括标准SMA-Male连接器,与常见的射频设备完全兼容。此外,Minicircuits公司提供详尽的技术支持服务,包括定制化生产、样品试用以及全面的质量保障计划。购买者可通过官方网站访问标准条款并享受相应的权利与福利。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 插入损耗偏高 | 检查电缆是否已损坏;更换为合格型号。 |
    | 回波损耗未达标 | 确保安装正确,防扭矩螺母紧固到位。 |
    | 电缆过热 | 使用时需注意功率等级限制(≤35 W)。 |

    总结和推荐


    总结:
    Coaxial Cable 086-12SM+ 凭借其卓越的电气性能、灵活的手弯成型能力和紧凑的设计,成为射频信号传输领域的明星产品。尤其适合需要高频率、小空间安装的应用场景。产品通过严格的环境测试,确保了可靠性和耐用性。
    推荐:
    强烈推荐本产品用于高频射频设备连接,尤其是对性能要求较高的军工、通信和科研行业。如需定制长度或其他特殊配置,建议直接联系厂家获取技术支持。

    此文章旨在为用户提供完整、深入的产品分析与实用指导,帮助用户更好地理解并选择Coaxial Cable 086-12SM+。

086-12SM+参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

086-12SM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-12SM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-12SM+ 086-12SM+数据手册

086-12SM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.22 ¥ 243.7149
10+ $ 24.4296 ¥ 227.0731
30+ $ 24.0624 ¥ 223.66
50+ $ 23.8896 ¥ 222.0538
库存: 282
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 243.71
