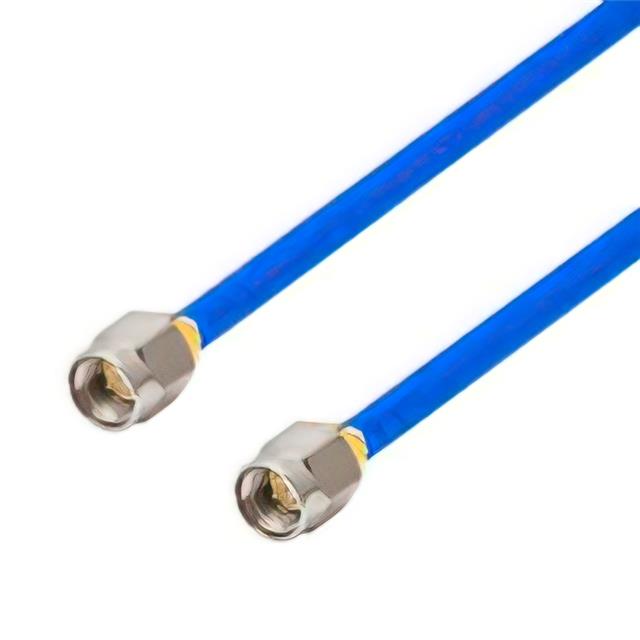

141-72SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: Hand Coaxial Cable 50Ohm DC to 18 GHz
供应商型号: 139-141-72SM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 141-72SM+

141-72SM+概述

    # 手动成型RF同轴电缆:141-72SM+型号

    产品简介


    141-72SM+系列手动成型射频同轴电缆是Mini-Circuits公司推出的一款适用于多种射频应用场景的高性能产品。这种电缆广泛应用于通信接收机和发射机、军用及航空航天系统以及环境测试设备等领域。它能够替代传统定制弯曲的半刚性电缆,并具备宽频带频率覆盖(从DC到18 GHz)、低损耗、优秀的回波损耗性能以及灵活的手动成型能力,使其成为高密度系统集成的理想选择。

    技术参数


    电气特性
    - 频率范围: DC至18 GHz
    - 长度: 72英寸
    - 插入损耗:
    - DC - 2 GHz: 0.7 至 1.3 dB
    - 2 - 6 GHz: 1.4 至 2.4 dB
    - 6 - 10 GHz: 2.3 至 3.3 dB
    - 10 - 18 GHz: 3.1 至 4.7 dB
    - 回波损耗:
    - DC - 2 GHz: ≥ 22 dB
    - 2 - 6 GHz: ≥ 22 dB
    - 6 - 10 GHz: ≥ 17 dB
    - 10 - 18 GHz: ≥ 17 dB
    最大额定值
    - 工作温度范围: -55°C 至 +105°C
    - 存储温度范围: -55°C 至 +105°C
    - 功率处理能力:
    - 0.5 GHz: 546 W
    - 1 GHz: 387 W
    - 2 GHz: 273 W
    - 6 GHz: 156 W
    - 10 GHz: 121 W
    - 18 GHz: 90 W

    产品特点和优势


    - 手控成型设计: 支持任何定制形状的形成,无需特殊工具即可实现精确成型。
    - 紧凑弯曲半径: 最小弯曲半径为8毫米,适合狭小空间安装。
    - 抗扭功能: 内置防扭装置,避免连接过程中的电缆应力。
    - 优异的回波损耗: 在不同频率范围内保持良好的信号完整性,减少反射。
    - 良好功率承载能力: 可支持从低频到高频段的中高等级射频功率传输。
    应用案例与使用建议
    典型的应用场景包括航空电子设备、卫星通信天线、雷达系统等。对于需要在复杂环境下工作的场合,如舰船内部布线或飞机蒙皮下的安装,建议使用该款电缆以确保系统的稳定性和可靠性。此外,在进行电缆成型时应注意遵循正确的紧固步骤,防止因过度扭矩导致损坏。
    兼容性与支持
    该产品与其他标准SMA接口设备具有良好的互操作性。Mini-Circuits公司提供全面的技术支持和服务,包括但不限于样品请求、定制化解决方案开发以及售后维修服务。用户可以通过官方网站获取最新的产品文档和技术资料。
    常见问题及解决方案
    | 问题描述 | 解决方案 |

    | 插入损耗超出预期 | 检查电缆接头是否正确安装并紧固 |
    | 回波损耗不达标 | 确认所使用的电缆型号是否符合要求 |
    | 连接过程中出现过热现象 | 使用推荐的扭矩扳手按照指导手册操作 |
    总结与推荐
    综上所述,“141-72SM+”是一款高性能的手动成型射频同轴电缆,在多个关键指标上表现出色,特别是其宽频带频率覆盖能力和优秀的回波损耗性能令人印象深刻。如果您的项目需要一种能够在恶劣条件下长期稳定运行且易于现场调整的射频电缆,那么这款产品无疑是一个值得考虑的选择。基于以上分析,我们强烈推荐此款产品用于相关领域的射频互联需求。

141-72SM+参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

141-72SM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-72SM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-72SM+ 141-72SM+数据手册

141-72SM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 66.132 ¥ 558.8154
10+ $ 64.746 ¥ 547.1037
30+ $ 62.58 ¥ 528.801
50+ $ 62.2335 ¥ 525.8731
库存: 107
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 558.81
