086-8SMRSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: RF Coaxial Assembly
供应商型号: 139-086-8SMRSM
供应商: Mouser
标准整包数: 1

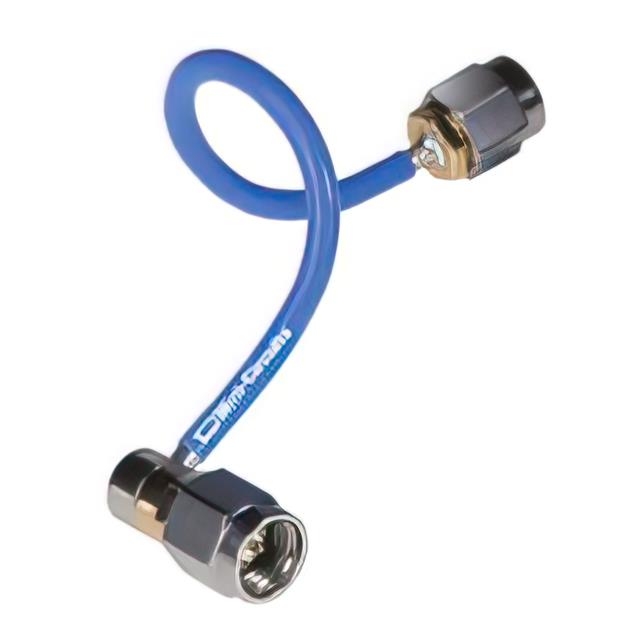

MINI-CIRCUITS 同轴线缆 086-8SMRSM+

086-8SMRSM+概述

    # Mini-Circuits 086-8SMRSM+ 高频同轴电缆产品综述

    产品简介


    Mini-Circuits 086-8SMRSM+ 是一款高性能的 50Ω 同轴电缆,专为高频通信和精密射频系统设计。其典型频率范围为 DC 至 18 GHz,主要用于实现小型化、密集型系统的设计需求。该产品采用手弯成型技术(Hand-Formable),提供右角度 SMA 连接器接口,能够在无需专业工具的情况下灵活弯曲,适用于各种复杂的布线布局。
    主要功能与应用领域
    - 集成性:适用于需要紧凑连接的场合,如模块间互联。
    - 高可靠性:支持关键射频信号传输。
    - 多样化应用:
    - 通信接收器与发射器
    - 军事与航空航天系统
    - 环境与测试系统

    技术参数


    以下是该产品的关键电气和物理参数:
    - 频率范围:DC 至 18 GHz
    - 长度:8 英寸(可根据需求定制)
    - 插入损耗:
    - DC 至 2 GHz:≤ 0.26 dB
    - 2 至 6 GHz:0.45 至 0.76 dB
    - 10 至 18 GHz:0.92 至 1.39 dB
    - 回波损耗:
    - DC 至 2 GHz:≥ 20 dB
    - 6 至 18 GHz:≥ 16 dB
    - 功率处理能力:
    - 0.5 GHz:211 W
    - 18 GHz:35 W(海平面海拔)
    - 抗扭矩设计:具备防扭矩功能,减少安装时对连接器的应力损伤。
    - 保护套:标准配备蓝色 FEP 外套,可选裸线版本。
    产品特点与优势
    独特优势
    1. 手弯成型:无需专用工具即可弯曲至几乎任意形状,最小弯曲半径仅为 6 mm。
    2. 高频率性能:支持最高达 18 GHz 的工作频率,同时保持优良的插入损耗和回波损耗性能。
    3. 耐久性:采用高强度构造,能够承受机械变形而不影响电气特性。
    4. 环境适应性:能在极端温度范围内稳定运行(-55°C 至 +105°C)。
    5. 可靠连接:使用符合 MIL-STD-348 的高质量 SMA 接口,确保长期使用的稳定性。
    应用案例与使用建议
    典型应用
    - 替换传统的定制半刚性电缆,满足快速安装需求。
    - 涉及雷达、卫星通信和其他高精度射频系统的制造。
    使用建议
    1. 在安装过程中务必使用适当的扭矩工具(建议不超过 8 英寸磅)以避免损坏连接器。
    2. 当布线空间受限时,可以充分利用其 6 mm 弯曲半径的优势来优化布线路径。
    3. 对于需要高功率传输的应用场景,应根据实际频率选择合适的型号以确保最佳性能。
    兼容性与支持
    Mini-Circuits 提供全面的技术支持,包括产品咨询、售后维护及客户定制服务。此外,086-8SMRSM+ 系列电缆还可与其他符合 SMA 标准的射频组件无缝对接,便于集成到现有系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查电缆是否正确连接;更换损坏部件 |
    | 回波损耗不达标 | 调整连接器接触质量;检查电缆屏蔽层完整性 |
    | 安装后出现松动 | 确保使用正确的防扭矩工具并施加适当扭矩 |
    总结与推荐
    综合评价
    Mini-Circuits 086-8SMRSM+ 同轴电缆以其优异的电气性能、强大的机械强度和广泛的适用性,在高频射频领域展现了卓越的表现。无论是用于实验室开发还是实际工程部署,它都是一款值得信赖的产品。
    是否推荐
    强烈推荐给任何需要高频段信号传输且追求灵活性和可靠性的专业人士或企业。其在复杂环境下依然表现出色的能力使其成为众多项目的理想选择。

086-8SMRSM+参数

参数
长*宽*高 203.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-8SMRSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-8SMRSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-8SMRSM+ 086-8SMRSM+数据手册

086-8SMRSM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 24.4375 ¥ 206.4969
10+ $ 22.7556 ¥ 192.2848
30+ $ 22.5936 ¥ 190.9159
50+ $ 22.2048 ¥ 187.6306
库存: 585
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 206.49
