141-4SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-4SM
供应商: Mouser
标准整包数: 1

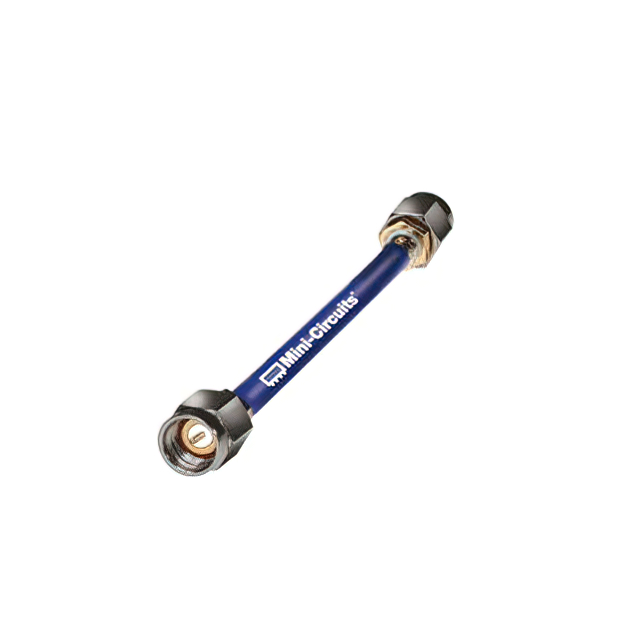

MINI-CIRCUITS 同轴线缆 141-4SM+

141-4SM+概述


    产品简介


    Mini-Circuits的141系列手弯式射频电缆(Hand-Flex™)是为满足复杂布线需求而设计的理想解决方案。它可替代传统半刚性电缆,并广泛应用于通信接收机与发射机、军事和航空航天系统、以及环境与测试室。141系列电缆提供卓越的宽频带频率覆盖能力,从直流至18 GHz,具备低损耗和出色的回波损耗性能,尤其适合需要精密组装和高密度集成的场景。

    技术参数


    - 频率范围: DC 至 18 GHz
    - 长度选项: 4英寸(标准),其他尺寸可定制
    - 阻抗: 50 Ω
    - 插入损耗(典型值):
    - DC 至 2 GHz: ≤0.17 dB
    - 2 GHz 至 6 GHz: ≤0.30 dB
    - 10 GHz 至 18 GHz: ≤0.55 dB
    - 回波损耗(典型值):
    - DC 至 2 GHz: ≥50 dB
    - 2 GHz 至 6 GHz: ≥41 dB
    - 10 GHz 至 18 GHz: ≥31 dB
    - 最大功率:
    - 0.5 GHz: 546 W
    - 18 GHz: 90 W
    - 最小弯曲半径: 8 mm
    - 操作温度范围: -55°C 至 +105°C
    - 接口类型: SMA Male

    产品特点和优势


    1. 手弯设计: 不需要特殊工具即可轻松成型至几乎任何形状,从而显著减少安装时间并降低损坏风险。
    2. 优秀的插入损耗和回波损耗性能: 高效连接各种射频组件,有效减少电压驻波比(VSWR)波动。
    3. 耐用性: 内置防扭矩结构保护连接接口免受应力影响,同时采用蓝氟塑料(FEP)绝缘套管,进一步防止意外短路。
    4. 紧凑尺寸: 弯曲半径仅8 mm,适合空间受限的安装环境。
    5. 强功率处理能力: 能够支持高达90 W的高频功率,适用于传输路径中的关键节点。

    应用案例和使用建议


    应用场景:
    - 替换现有定制半刚性电缆以实现快速集成。
    - 在军事和航空航天项目中,用于射频信号的可靠传输。
    - 环境试验舱中需要高精度的射频信号连接。
    使用建议:
    - 在进行电缆成型时,优先使用直径为5/16英寸的开放式扳手校准至8英寸磅的最大扭矩值,以避免过度拧紧导致损害。
    - 为确保长期稳定性,在极端环境下使用前需确认电缆符合相应的存储和操作温度要求。

    兼容性和支持


    - 兼容性: 该电缆支持多种射频接口和连接器配置,包括常见的SMA接口。
    - 技术支持: 用户可通过Mini-Circuits官网获取详细的规格文档及售后支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗异常高 | 检查接头是否完全对齐;必要时重新紧固或更换连接器。 |
    | 回波损耗不达标 | 确认使用正确的弯曲半径,并检查电缆是否受过外力损坏。 |
    | 安装后电缆出现断裂 | 确保安装过程中使用了防扭矩设计,避免扭曲电缆。 |

    总结和推荐


    Mini-Circuits的141系列手弯式射频电缆以其卓越的技术性能、便捷的手动成型能力以及广泛的适用性,成为众多高性能射频系统的理想选择。它不仅解决了传统半刚性电缆在安装上的局限性,还提供了优异的插入损耗、回波损耗和功率处理能力。对于需要高频、高压环境下的精密射频连接,我们强烈推荐这一产品。
    结论: 推荐使用!
