141-24SMNM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-24SMNM
供应商: Mouser
标准整包数: 1

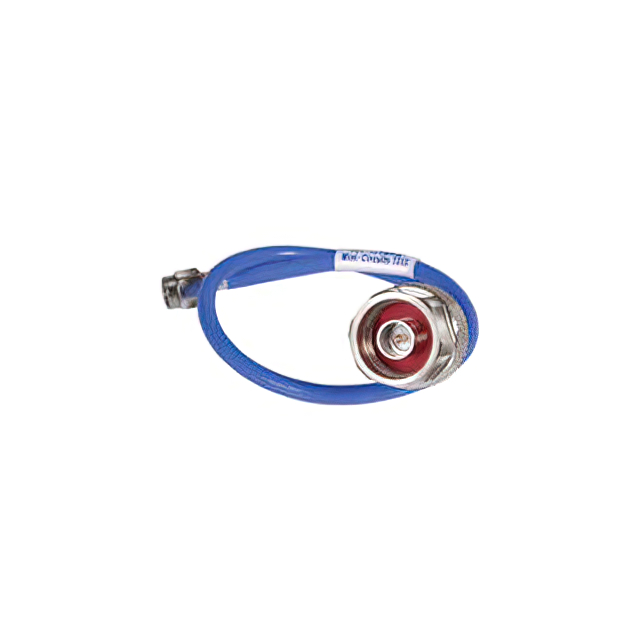

MINI-CIRCUITS 同轴线缆 141-24SMNM+

141-24SMNM+概述

    高质量文章:Mini-Circuits 141-24SMNM+ 同轴电缆的技术手册解析

    产品简介


    Mini-Circuits 的 141-24SMNM+ 系列同轴电缆是一款高性能的 50 欧姆电缆,设计适用于从直流到 18 GHz 的宽频带频率范围。该产品具备卓越的低插入损耗(如 1.2 dB @ 18 GHz)和高回波损耗(如 22 dB @ 18 GHz),是通信接收器、发射器、军事与航空航天系统及环境测试的理想选择。此外,它还可用于替换传统的定制弯曲半刚性电缆,具有高度灵活性和紧凑安装的优势。

    技术参数


    以下为该电缆的关键技术规格:
    - 频率范围: DC 至 18 GHz
    - 长度: 24 英寸
    - 阻抗: 50 Ω
    - 插入损耗:
    - 0.5 GHz: 0.32 dB
    - 6 GHz: 0.74 dB
    - 10 GHz: 0.88 dB
    - 18 GHz: 1.32 dB
    - 回波损耗:
    - 0.5 GHz: ≥ 23 dB
    - 6 GHz: ≥ 25 dB
    - 18 GHz: ≥ 18 dB
    - 工作温度: -55°C 至 +105°C
    - 功率处理能力:
    - 0.5 GHz: 546 W(海平面)
    - 18 GHz: 90 W(海平面)
    此外,该电缆支持良好的弯折半径(最小 8 mm),能够在复杂安装环境中实现手形调整,无需特殊工具。

    产品特点和优势


    1. 手形可调性: 电缆可轻松塑形以适应几乎任何定制形状,极大提升了安装灵活性。
    2. 低插入损耗和高回波损耗: 产品在全频段范围内表现出色,尤其在高频段(18 GHz)下依然保持极佳的回波损耗表现。
    3. 反扭矩设计: 内置防扭螺母能够防止在安装过程中对电缆接口造成损伤,显著提高耐用性。
    4. 适配性: 通过直连 SMA-Male 和 N-Male 接头,消除了适配器的需求,减少成本并提升可靠性。

    应用案例和使用建议


    该电缆广泛应用于通信设备和测试仪器中,例如无线通信系统、雷达设备和实验室测试环境。对于需要频繁调整布线的场合,建议优先选择本产品,因其灵活的手动调整能力可显著简化施工过程。同时,在安装时需注意使用标准工具,避免过度拧紧导致的损坏风险。

    兼容性和支持


    Mini-Circuits 141-24SMNM+ 电缆与各种 SMA 和 N 型接头高度兼容,可直接连接至其他射频组件而无需额外适配器。厂商提供了详尽的售后服务和技术支持,包括保修政策和在线文档查询。

    常见问题与解决方案


    1. 问题: 插入损耗过高?
    解决方案: 检查接头是否正确安装且无氧化现象;确保电缆无弯折或损坏。
    2. 问题: 回波损耗不足?
    解决方案: 确认测试设备是否在校准良好状态;检查连接点是否有杂质或污染。
    3. 问题: 弯折后电缆无法维持形状?
    解决方案: 确保弯折半径不小于 8 mm;若仍存在问题,尝试更长时间塑形以固定形状。

    总结和推荐


    Mini-Circuits 141-24SMNM+ 同轴电缆以其优异的性能参数、紧凑的设计及强大的应用适应性脱颖而出。它不仅满足了严苛的工作条件需求,还通过便捷的安装方式提升了用户体验。我们强烈推荐此产品给需要高性能、可靠性和灵活性的射频系统设计师。无论是研发阶段还是大规模部署,它都将是理想之选。

    联系方式: 如需进一步咨询或采购,请访问 [Mini-Circuits 官网](www.minicircuits.com) 或联系销售团队:sales@minicircuits.com。

141-24SMNM+参数

参数
长*宽*高 609.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

141-24SMNM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-24SMNM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-24SMNM+ 141-24SMNM+数据手册

141-24SMNM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 38.522 ¥ 325.5109
10+ $ 37.6272 ¥ 317.9498
30+ $ 37.4436 ¥ 316.3984
50+ $ 36.0255 ¥ 304.4155
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 325.51
直接购买
加入购物车
