141-12SMNM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-12SMNM
供应商: Mouser
标准整包数: 1

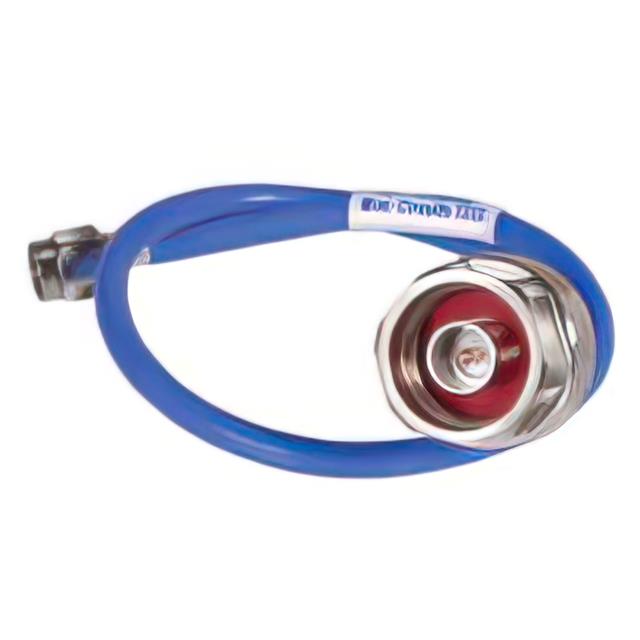

MINI-CIRCUITS 同轴线缆 141-12SMNM+

141-12SMNM+概述

    # 高质量文章:电子元器件产品技术手册解读——Coaxial Cable 141-12SMNM+

    产品简介


    Coaxial Cable 141-12SMNM+ 是一款高性能同轴电缆,专为各种高要求的射频(RF)应用设计。该产品采用SMA-Male到N-Male连接方式,拥有50Ω阻抗,频率范围从直流至18 GHz。作为市场上备受青睐的射频同轴电缆,141-12SMNM+不仅广泛用于通信接收器和发射器系统,还适用于军用及航空航天设备以及环境测试实验室等领域。
    主要功能
    - 宽频带覆盖:支持从直流到18 GHz的全频段工作。
    - 优异的电气特性:低插入损耗(最大1.28 dB @ 18 GHz),优良的回波损耗(典型值22 dB @ 18 GHz)。
    - 高可靠性设计:具有良好的机械性能,适合多种复杂安装环境。
    应用领域
    - 替换定制弯曲的半刚性电缆;
    - 军事和航空航天系统;
    - 环境测试与实验设备;
    - 通信接收机及发射机。

    技术参数


    以下是141-12SMNM+的技术规格,涵盖了关键性能指标:
    | 参数 | 范围 | 典型值 | 单位 |
    ||
    | 频率范围 | DC 至 18 GHz | - | GHz |
    | 长度 | 12 英寸 | - | in |
    | 插入损耗 | DC 至 18 GHz | 0.19 至 1.28 | dB |
    | 回波损耗 | DC 至 18 GHz | 17 至 33 | dB |
    | 功率处理能力 | 0.5 GHz 至 18 GHz | 546 W 至 90 W | W |
    | 最小弯曲半径 | - | 8 mm | mm |
    | 操作温度范围 | -55°C 至 +105°C | - | °C |
    这些参数表明,该电缆能够在极端条件下保持稳定的工作表现,是高可靠性射频应用的理想选择。

    产品特点和优势


    独特功能
    1. 手弯成型:无需特殊工具即可调整形状,便于现场施工。
    2. 优异的回波损耗:在18 GHz时达到22 dB以上,显著降低信号反射。
    3. 内置防扭螺母:保护接头接口免受安装过程中的应力损害。
    4. 大功率承载能力:尤其在高频下仍能维持稳定的输出。
    市场竞争力
    - 高效的宽频段覆盖能力;
    - 出色的机械柔韧性;
    - 高精度加工工艺,确保长期耐用性;
    - 配套工具支持,简化用户安装流程。

    应用案例和使用建议


    应用案例
    1. 通信设备集成:在无线基站中作为天线馈线连接。
    2. 军事雷达系统:连接关键部件以保证信号传输稳定。
    3. 实验室测试装置:用于微波设备调试及校准。
    使用建议
    - 在安装前确保电缆两端已正确固定,避免弯曲过度导致性能下降。
    - 推荐使用Mini-Circuits提供的防扭工具来增强安装稳固性。
    - 定期检查连接点是否有松动迹象,及时调整。

    兼容性和支持


    兼容性
    该电缆支持直接连接SMA-Female与N-Female接口,无需额外适配器。此外,它还可以与大多数标准射频组件无缝对接。
    支持服务
    Mini-Circuits提供详尽的技术文档和客户支持,帮助用户快速解决问题。对于非标尺寸需求,可通过工厂定制获取更贴合项目需求的产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接处是否存在松动或损坏现象 |
    | 回波损耗异常 | 确认连接器装配是否到位并进行重新焊接 |
    | 电缆弯折后无法恢复原状 | 避免超出最小弯曲半径限制 |

    总结和推荐


    产品综述
    141-12SMNM+是一款兼具高精度和实用性的高性能射频同轴电缆,具备宽频段覆盖、低损耗、高可靠性和易于安装等特点。无论是在苛刻的工作环境中还是日常使用场景中,这款产品都能表现出色。
    推荐结论
    我们强烈推荐此款电缆用于任何需要高性能射频传输的应用场合。凭借其卓越的技术参数和广泛的适用范围,141-12SMNM+无疑是市场上最值得信赖的选择之一。
