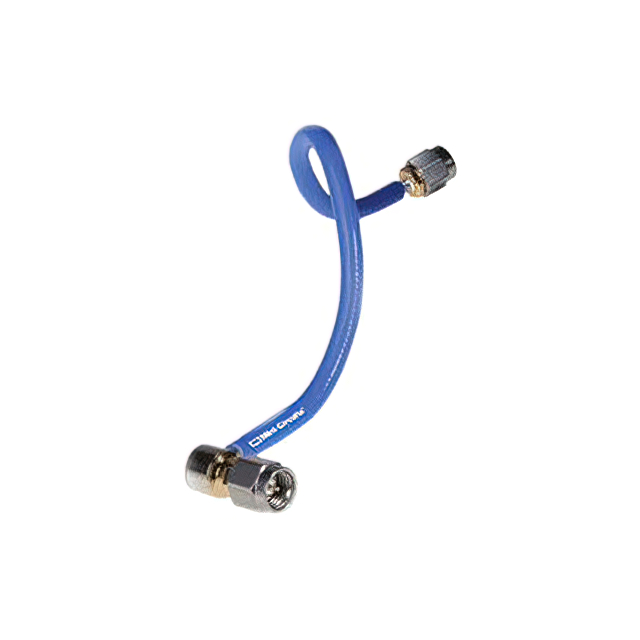

141-3SMRSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: RF Coaxial Assembly
供应商型号: 139-141-3SMRSM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 141-3SMRSM+

141-3SMRSM+概述

    # Mini-Circuits 141系列手型柔性同轴电缆技术手册

    产品简介


    基本介绍
    Mini-Circuits的141系列手型柔性同轴电缆(Hand-Flex Coaxial Cables)是用于连接射频组件或子系统的理想选择。其核心设计以银镀铜包钢中心导体为基础,这种导体在弯曲后能够保持形状,因此非常适合需要频繁调整安装位置的应用场合。外层屏蔽采用镀锡铜编织网,具有低信号泄漏率的同时仍保持了良好的灵活性。绝缘材料为低损耗聚四氟乙烯(PTFE),并配备了经过钝化处理的不锈钢连接套筒和镀金主体。
    主要功能与应用领域
    - 功能:实现DC到18 GHz频率范围内的稳定信号传输。
    - 应用领域:
    - 射频组件间的集成连接。
    - 通信接收机及发射机设备。
    - 军事与航空航天系统。
    - 环境测试室和实验平台。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 工作温度 | -55°C 至 105°C | °C |
    | 频率范围 | DC 至 18 GHz | GHz |
    | 插入损耗 | ≤0.3 dB
    | 回波损耗 | ≥21 dB
    | 功率处理能力 | 546 W @ 0.5 GHz | W |
    | 连接方式 | 右角SMA Male

    产品特点和优势


    特点与优势
    - 手型成型能力:无需特殊工具即可手动塑形,适用于紧凑空间内的复杂布局。
    - 小弯曲半径:仅需8毫米的弯曲半径,适合密集系统的组装。
    - 高频性能优异:直至18 GHz频率下都能提供卓越的回波损耗表现。
    - 抗扭矩设计:内置防扭转装置,保护接头免受安装过程中的应力损害。
    - 绝缘保护:标准配置带有蓝色FEP绝缘护套,防止短路风险。
    应用案例与使用建议
    实际应用场景
    - 替代传统的0.141英寸半刚性电缆,特别适合那些要求可调性强且易于安装的场合。
    - 在移动基站、雷达系统等领域中作为可靠的信号传输介质。
    使用建议
    为了最大化利用141系列电缆的优势,在安装时应注意以下几点:
    - 确保按照说明书正确使用防扭力螺母来固定接头。
    - 避免过度拧紧接头,遵循制造商推荐的最大扭矩值。

    兼容性和支持


    兼容性
    此款电缆兼容所有符合SMA接口标准的产品,确保广泛的互操作性。
    支持服务
    购买者享有Mini-Circuits提供的有限保修政策以及相关条款条件下的权益保障。更多详细信息可访问官网查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔次数减少 | 检查接头是否有污垢或损坏迹象。如果发现异常,请及时更换。 |
    | 回波损耗不符合预期 | 检查电缆是否存在物理损伤或接触不良的情况。必要时进行替换。 |

    总结和推荐


    综合评价
    Mini-Circuits 141系列手型柔性同轴电缆凭借其灵活的设计、出色的电气性能以及耐用性在市场上占据了一席之地。它不仅满足了各种苛刻环境下的需求,还提供了额外的安全特性如防扭转功能,使其成为众多专业人士首选的产品之一。
    推荐意见
    鉴于上述优点,强烈建议对于需要高性能、高可靠性射频连接解决方案的项目考虑选用Mini-Circuits 141系列手型柔性同轴电缆。无论是从技术角度还是经济角度看,这都是一个明智的选择。

141-3SMRSM+参数

参数
长*宽*高 76.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装
