141-8SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-8SM
供应商: Mouser
标准整包数: 1

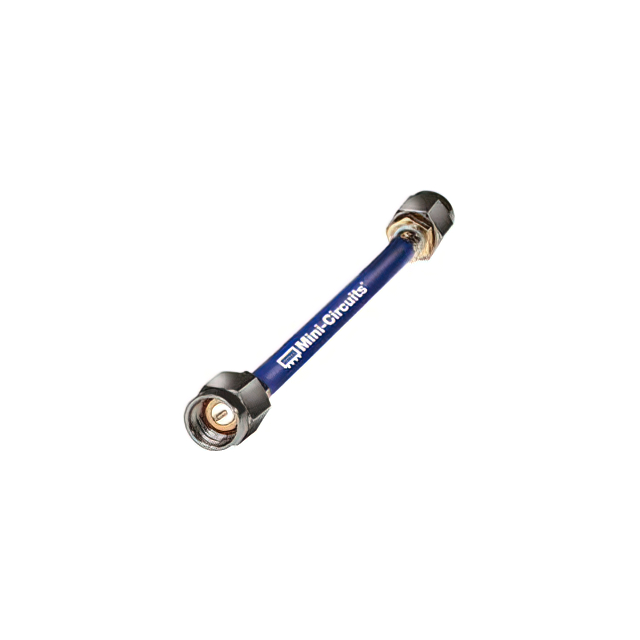

MINI-CIRCUITS 同轴线缆 141-8SM+

141-8SM+概述

    电子元器件产品技术手册解析

    产品简介


    产品类型:手弯式射频同轴电缆
    主要功能:高频率传输、灵活弯曲、优异的电气性能
    应用领域:通信接收器和发射器、军用及航空航天系统、环境测试室、以及半刚性电缆的替换应用

    技术参数


    - 频率范围:DC至18 GHz
    - 长度:8英寸(定制长度可选)
    - 插入损耗:
    - DC至2 GHz:0.08~0.23 dB
    - 2 GHz至6 GHz:0.21~0.42 dB
    - 6 GHz至10 GHz:0.30~0.57 dB
    - 10 GHz至18 GHz:0.42~0.85 dB
    - 回波损耗:
    - DC至2 GHz:23~42 dB
    - 2 GHz至6 GHz:23~43 dB
    - 6 GHz至10 GHz:17~38 dB
    - 10 GHz至18 GHz:17~31 dB
    - 功率处理能力:
    - 0.5 GHz:546 W
    - 1 GHz:387 W
    - 2 GHz:273 W
    - 6 GHz:156 W
    - 10 GHz:121 W
    - 18 GHz:90 W
    - 弯曲半径:8毫米(适用于紧凑空间安装)
    - 抗扭矩设计:集成防扭结构,保护接头免受安装应力影响
    - 绝缘套:标准提供蓝色FEP护套,可定制无护套版本

    产品特点和优势


    1. 灵活性与便捷性:电缆可在无需专用工具的情况下手工成型,适应各种复杂的安装需求。
    2. 低损耗性能:插入损耗仅为0.51 dB,非常适合高频段应用。
    3. 高性能回波损耗:在18 GHz时达到20 dB,保证信号完整性并减少反射损失。
    4. 紧凑设计:8毫米弯曲半径使电缆适合在有限的空间内操作。
    5. 耐久性与可靠性:不锈钢护套和高精度金镀层接头确保长期稳定运行。
    6. 宽泛温度适应性:可在-55°C至+105°C的极端环境下工作,适用于各种苛刻环境。

    应用案例和使用建议


    典型应用场景:
    - 军事雷达系统中的射频组件连接
    - 卫星通信地面站设备中的电缆布线
    - 环境实验室测试仪器的信号传输
    使用建议:
    - 在高温、高湿环境下使用时需注意接头密封性,防止水分进入。
    - 安装过程中应遵循防扭操作规范,避免损坏电缆接头。
    - 根据实际应用场景选择合适长度的电缆,尽量减少接头数量以降低损耗。

    兼容性和支持


    - 兼容性:141系列手弯式电缆可无缝适配SMA接口的设备,支持多种射频模块的互连。
    - 支持服务:Mini-Circuits提供详尽的技术文档与客户支持服务,涵盖产品选型、安装指导及售后维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接头连接是否松动或污染,确保清洁安装环境。 |
    | 回波损耗未达预期 | 验证电缆长度是否超出额定范围,检查安装规范。 |
    | 接头受力变形 | 使用配套的防扭设计进行安装,避免直接拧紧过程中的扭曲力。 |

    总结和推荐


    综合评估:
    - 优点:高频段性能优异、易于手动成型、结构坚固耐用、抗恶劣环境能力强。
    - 缺点:相较于传统刚性电缆价格略高。
    推荐使用场景:适用于对射频信号完整性要求较高的场景,如国防工业、航空航天、无线通信等领域。总体而言,这款141-8SM+电缆是高端射频系统的理想选择,能够满足复杂多变的应用需求。
    最终结论:强烈推荐
    通过以上解析,141-8SM+电缆展现了卓越的技术性能和广泛的适用性,是值得信赖的优质射频电缆解决方案。

141-8SM+参数

参数
长*宽*高 203.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

141-8SM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-8SM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-8SM+ 141-8SM+数据手册

141-8SM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
