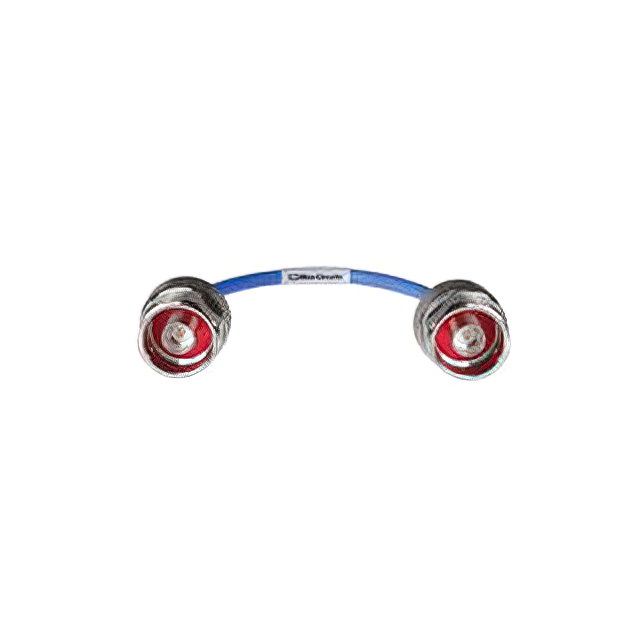

141-12NM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 141-12NM+
供应商: 期货订购
标准整包数: 1
MINI-CIRCUITS 同轴线缆 141-12NM+

141-12NM+概述

    # Coaxial Cable 141-12NM+ 技术手册解析

    1. 产品简介


    Coaxial Cable 141-12NM+ 是一款高性能的50Ω同轴电缆,具有宽频带频率覆盖范围(DC至18 GHz),适用于多种高精度通信应用。该产品主要作为替换现有定制弯曲半刚性电缆的选择,尤其适合通信接收机和发射机、军事和航空航天系统及环境测试设备。凭借其出色的电气性能和灵活性,它成为复杂系统互联的理想选择。
    主要功能
    - 高频率响应:覆盖DC到18 GHz的宽频带。
    - 低插入损耗和良好的回波损耗。
    - 手动可塑性:能够手工调整形状以满足特殊安装需求。

    应用领域
    - 军事与航天系统。
    - 通信设备,如接收器和发射器。
    - 环境测试和实验设备。

    2. 技术参数


    以下是产品的主要电气和机械参数:
    | 参数 | 单位 | 最小值 | 典型值 | 最大值 |

    | 频率范围 | GHz | DC | — | 18 |
    | 插入损耗 (DC-2 GHz) | dB | 0.11 | 0.40 | — |
    | 插入损耗 (2-6 GHz) | dB | 0.39 | 0.74 | — |
    | 插入损耗 (6-12 GHz) | dB | 0.53 | 0.98 | — |
    | 插入损耗 (12-18 GHz) | dB | 0.69 | 1.37 | — |
    | 回波损耗 (DC-2 GHz) | dB | 23 | 44 | — |
    | 回波损耗 (2-6 GHz) | dB | 23 | 33 | — |
    | 回波损耗 (6-12 GHz) | dB | 17 | 33 | — |
    | 回波损耗 (12-18 GHz)| dB | 17 | 26 | — |
    其他关键指标:
    - 外径:12英寸(约304.8毫米)。
    - 弯曲半径:8毫米。
    - 工作温度范围:-55°C 至 +105°C。
    - 功率容量:最高90 W(在18 GHz条件下)。

    3. 产品特点和优势


    - 卓越的频率响应:从DC到18 GHz的全频段覆盖,确保无失真传输。
    - 优秀的插入损耗和回波损耗:典型值分别为0.40 dB和44 dB,尤其在高频段表现优异。
    - 灵活的手工成型能力:无需专业工具即可轻松塑造为特定形状。
    - 抗扭矩保护:提供抗扭矩螺母设计,防止安装过程中应力对电缆的影响。
    - 绝缘外层:标配蓝色FEP外层,也可根据需求提供未覆套版本。

    4. 应用案例和使用建议


    应用案例
    - 通信设备互联:用于替换传统刚性电缆,适用于信号完整性要求高的场景。
    - 环境测试系统:例如在极端温湿度条件下工作的测试仪器。
    - 航天设备连接:在有限空间内实现稳定可靠的射频信号传输。
    使用建议
    1. 安装时需注意避免过度弯曲,确保弯曲半径不小于8毫米。
    2. 对于长期暴露在极端温度环境的应用,建议选择耐高温型号。
    3. 避免电缆受到物理损伤,特别是在高振动环境中应加装保护装置。

    5. 兼容性和支持


    Coaxial Cable 141-12NM+ 支持标准N型接口,与市场上大多数N型连接器完全兼容。制造商Minicircuits还提供了全面的技术支持,包括安装指南和售后保修服务,以确保客户获得最佳使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查电缆弯曲是否超过8毫米最小半径限制。 |
    | 回波损耗异常 | 确保连接处紧固无松动。 |
    | 长期使用后信号质量下降 | 定期检查电缆外观,如有破损立即更换。 |

    7. 总结和推荐


    Coaxial Cable 141-12NM+ 是一款面向高端应用领域的高性能同轴电缆,以其宽频带、低损耗和良好的机械特性脱颖而出。无论是通信、军工还是测试设备,该产品都能提供稳定的性能表现。建议在需要高可靠性和精准信号传输的应用场景中优先选用此款电缆。总体而言,这是一款值得信赖且推荐的产品。
    推荐指数:★★★★★

141-12NM+参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装
