141-15SMRSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述: COAXIAL CABLE 141 SMRSM MODEL SERIESTM
供应商型号: 139-141-15SMRSM
供应商: Mouser
标准整包数: 1

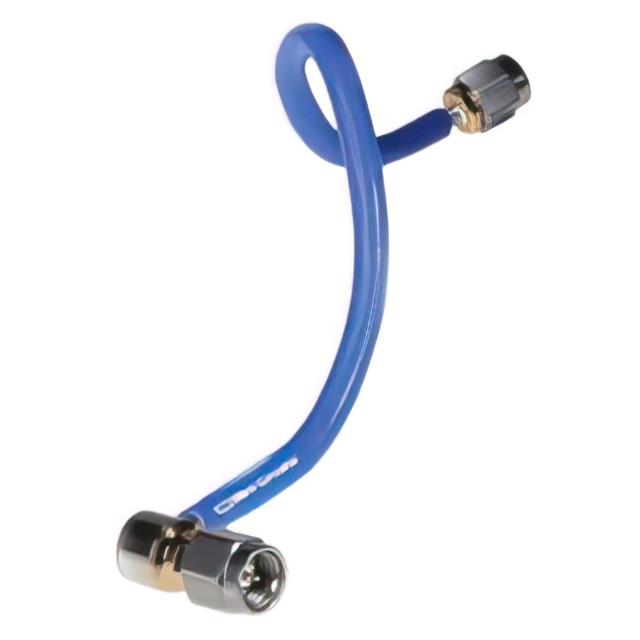

MINI-CIRCUITS 同轴线缆 141-15SMRSM+

141-15SMRSM+概述

    # Mini-Circuits 141 系列手型柔性同轴电缆产品技术手册

    产品简介


    Mini-Circuits 141 系列手型柔性同轴电缆专为射频组件或子系统的互联设计,适用于高频率、高功率的射频信号传输。该系列电缆的主要功能是提供稳定且灵活的连接方式,广泛应用于通信系统、军用及航空航天设备等领域。其核心特点在于其高强度、低损耗以及优异的弯曲半径性能,使其能够满足复杂空间布局需求。
    应用领域
    - 通信设备:如接收机和发射机
    - 军事和航天:用于高可靠性要求的场景
    - 测试与测量:如环境测试室

    技术参数


    以下为141系列手型柔性同轴电缆的技术规格汇总:
    | 参数 | 值 |

    | 频率范围 | DC 至 18 GHz |
    | 特性阻抗 | 50 Ω |
    | 最大弯曲半径 | 8 mm |
    | 插入损耗(典型值) | 0.24至1.60 dB(频率范围:DC-18 GHz) |
    | 回波损耗(典型值) | 16至31 dB(频率范围:DC-18 GHz) |
    | 最大功率处理能力 | 546 W(0.5 GHz),90 W(18 GHz) |
    | 工作温度范围 | -55°C 至 105°C |
    详细说明
    - 中心导体:银镀铜包钢材质,具有良好的导电性和机械强度。
    - 绝缘材料:固体PTFE,低损耗且耐高温。
    - 屏蔽层:镀锡铜编织网,有效减少信号泄漏。
    - 护套:蓝色FEP绝缘外护套,可选无护套版本。

    产品特点和优势


    产品特点
    1. 手型可弯折性:允许手动弯曲至任何形状,而无需专用工具。
    2. 紧凑设计:最小弯曲半径仅为8 mm,适合狭小空间布线。
    3. 高频性能卓越:支持最高达18 GHz的工作频率。
    4. 优良的功率处理能力:适用于传输中高功率信号。
    5. 防扭设计:内置防扭螺母,避免安装时损坏电缆接口。
    产品优势
    - 易于集成:减少了对精密加工的需求,加快了系统部署时间。
    - 高可靠性:通过严格的测试确保长期稳定运行。
    - 成本效益:简化了生产和维护流程,降低了整体成本。

    应用案例和使用建议


    典型应用场景
    1. 通信设备:作为定制半刚性电缆的替代品,提供更高的灵活性。
    2. 军用雷达:满足高要求的电磁干扰防护和高频信号传输。
    3. 实验室测试设备:用于需要频繁拆装的实验环境。
    使用建议
    - 在安装过程中,应使用推荐的工具(如5/16英寸开口扳手)以避免过度扭矩导致损坏。
    - 优先选择带护套型号以防短路,但在特定条件下可以选择无护套版本。
    - 定期检查电缆接头,确保其牢固性和密封性。

    兼容性和支持


    兼容性
    Mini-Circuits 141系列电缆与SMA接口完全兼容,可直接匹配多种标准射频模块。此外,还可根据客户需求定制长度和其他参数。
    厂商支持
    购买者享有Mini-Circuits标准有限保修服务及相应条款条件,具体详情请访问官网查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接头是否正确连接并清洁表面 |
    | 回波损耗不符合预期 | 更换更高规格的电缆重新测试 |
    | 接口松动 | 使用防扭设计紧固接口 |

    总结和推荐


    综合评估
    Mini-Circuits 141系列手型柔性同轴电缆以其出色的性能、便捷的操作和多样化的设计赢得了市场的高度认可。无论是在研发阶段还是生产部署中,这款电缆都表现出了卓越的价值。
    推荐结论
    强烈推荐给需要高性能射频连接解决方案的专业人士和企业。对于追求稳定性和灵活性的用户来说,这无疑是一个理想的选择。

141-15SMRSM+参数

参数
长*宽*高 381mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

141-15SMRSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-15SMRSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-15SMRSM+ 141-15SMRSM+数据手册

141-15SMRSM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.1975 ¥ 229.8189
10+ $ 25.3584 ¥ 214.2785
30+ $ 25.1964 ¥ 212.9096
50+ $ 24.8076 ¥ 209.6242
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 229.81
