047-3SMP+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 047-3SMP+
供应商: 期货订购
标准整包数: 1

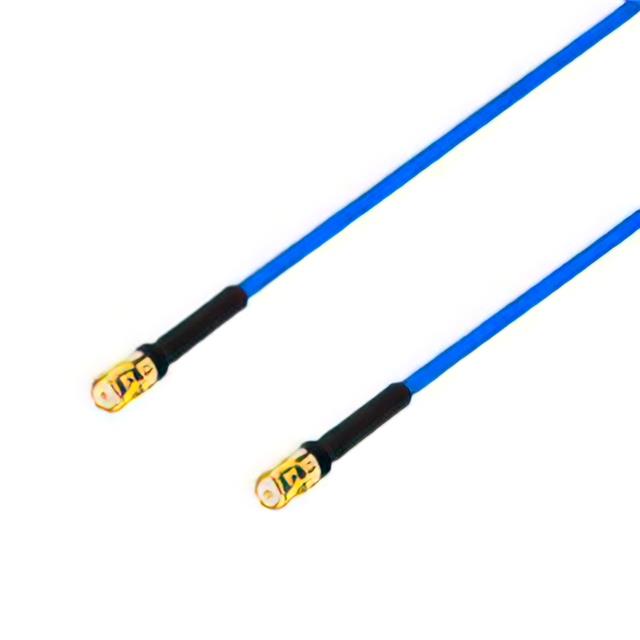

MINI-CIRCUITS 同轴线缆 047-3SMP+

047-3SMP+概述

    HAND™ Coaxial Cable 047-3SMP+ 技术手册解析

    1. 产品简介


    产品类型: 手弯式柔性同轴电缆
    主要功能: 用于紧密空间内射频组件或子系统的互连,提供卓越的电气性能和灵活性。
    应用领域: 广泛应用于通信系统、军事航天设备、环境测试室等领域,适合需要高频率和可靠性的应用场景。

    2. 技术参数


    - 阻抗: 50Ω
    - 频率范围: DC 至 18 GHz
    - 长度: 3 英寸(定制尺寸可咨询工厂)
    - 插入损耗(典型值):
    - 0.11 至 0.38 dB (DC 至 2 GHz)
    - 0.17 至 0.69 dB (2 至 6 GHz)
    - 0.27 至 0.88 dB (6 至 10 GHz)
    - 0.34 至 1.19 dB (10 至 18 GHz)
    - 回波损耗(典型值):
    - ≥ 17.7 dB (DC 至 2 GHz)
    - ≥ 20 dB (2 至 6 GHz)
    - ≥ 17 dB (10 至 18 GHz)
    - 功率处理能力(典型值):
    - 22.5 W (0.5 GHz)
    - 4.5 W (18 GHz)
    - 工作温度: -45°C 至 85°C

    3. 产品特点和优势


    - 手弯成型: 可轻松弯曲成几乎任何自定义形状,无需专用工具,减少安装时损坏的风险。
    - 紧凑设计: 最小弯曲半径仅为 3.2 mm,适用于密集系统集成。
    - 低插入损耗和高回波损耗: 在整个工作频率范围内保持优异的信号传输质量。
    - SMP-F 盲插接口: 快速连接与断开,节省时间并提高效率。

    4. 应用案例和使用建议


    应用场景:
    - 替代定制弯曲的 0.047” 半刚性电缆。
    - 军事及航空航天系统的高可靠性需求。
    - 环境和测试环境中对信号完整性要求高的场景。
    使用建议:
    - 针对高频应用,建议使用更高功率处理能力的型号。
    - 在高密度布线环境中,合理规划电缆路径以避免不必要的信号干扰。

    5. 兼容性和支持


    - 兼容性: 与标准 SMP 接口完全兼容,便于与其他设备无缝对接。
    - 支持: 提供完整的用户指南和技术支持服务,确保客户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过大 | 检查接头连接是否正确,重新固定。 |
    | 回波损耗不达标 | 更换高频电缆以满足更高要求。 |
    | 使用寿命短 | 确保操作温度符合产品规定范围。 |

    7. 总结和推荐


    综合评估: HAND™ Coaxial Cable 047-3SMP+ 是一款高性能、高可靠性的射频同轴电缆,特别适合在高频率和紧凑空间内工作的场景。其灵活的手弯成型特性、低插入损耗、高回波损耗以及快速连接设计使其在市场上具有很强的竞争力。
    推荐: 如果您的项目需要高频率信号传输且对空间布置有严格要求,强烈推荐选择这款产品。它不仅能够提升系统的整体性能,还能显著简化安装流程。

047-3SMP+参数

参数
长*宽*高 76.2mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

047-3SMP+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

047-3SMP+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 047-3SMP+ 047-3SMP+数据手册

047-3SMP+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 493.0444
25+ ¥ 472.311
50+ ¥ 457.317
库存: 55
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 4930.44
