首页  >  产品百科  >  ZX30-12-4-S+

ZX30-12-4-S+

产品分类: RF耦合器
厂牌: MINI-CIRCUITS
产品描述: 12±0.5 标准 1W
供应商型号: 139-ZX30-12-4-S
供应商: Mouser
标准整包数: 1

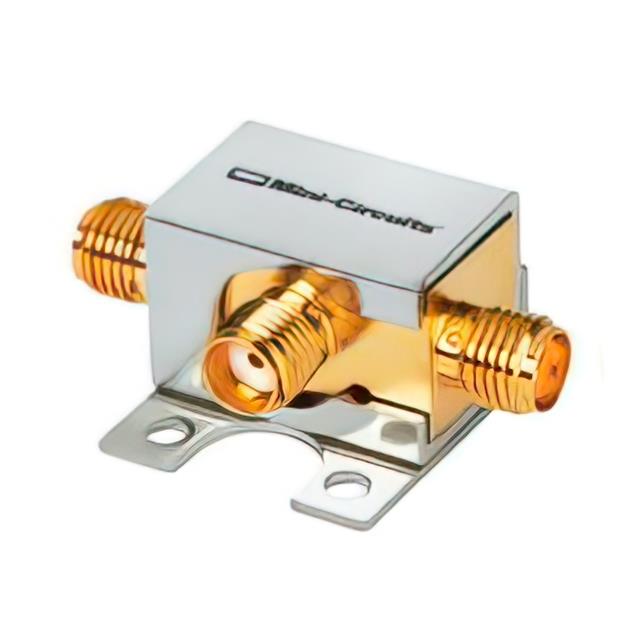

MINI-CIRCUITS RF耦合器 ZX30-12-4-S+

ZX30-12-4-S+概述

    高质量文章:Mini-Circuits® ZX30-12-4-S+ 射频定向耦合器技术手册解析

    1. 产品简介


    产品类型及功能:
    Mini-Circuits® 的 ZX30-12-4-S+ 是一款高性能射频定向耦合器,专为 VHF(甚高频)和 UHF(超高频)通信系统设计。它广泛应用于通信接收机与发射机、蜂窝通信设备、仪器仪表等领域。其核心功能在于精准测量正向和反向功率,实现信号的分离和方向性检测。
    主要应用领域:
    - 通信接收机和发射机
    - 蜂窝通信设备
    - 测试和测量仪器
    - 工业仪器仪表

    2. 技术参数


    以下是 ZX30-12-4-S+ 的关键技术规格与性能参数:
    | 参数 | 值范围 | 单位 |
    |
    | 频率范围 | 5 至 1000 | MHz |
    | 主线损耗 | 0.68 至 1.02 | dB |
    | 正向/反向耦合 | 11.82 至 12.37 | dB |
    | 方向性 | 16.05 至 37.20 | dB |
    | 输入/输出回波损耗 | 20.0 至 24.68 | dB |
    | 最大输入功率 | 25 | W |
    | 温度范围(操作) | -40 至 85 | °C |
    | 温度范围(存储) | -55 至 100 | °C |
    特点说明:
    - 所有组件均采用全焊接结构,提供卓越的机械稳定性和电气性能。
    - 提供多项专利保护,确保产品技术的独特性和创新性。
    - 阻抗匹配良好,可直接与 50 Ω 系统兼容。

    3. 产品特点和优势


    独特功能:
    1. 超宽频率覆盖范围: 从 5 MHz 到 1000 MHz,适合多种应用场景。
    2. 高方向性: 超过 37 dB 的方向性指标,适合精确的信号分离需求。
    3. 优异的平坦度: 在不同频率范围内保持稳定的耦合值,适用于多频段操作。
    4. 符合 RoHS 标准: 环保设计,满足国际环保要求。
    市场竞争力:
    - 出色的方向性指标使其在测试设备中具有显著优势。
    - 全焊接设计增强了长期可靠性,特别适合严苛环境下的工业应用。

    4. 应用案例和使用建议


    典型应用案例:
    1. 通信设备测试: 在基站和手机终端的射频性能测试中,用于监测正向和反向信号强度。
    2. 功放校准: 在功率放大器测试中,通过监测耦合端的信号来校准设备的增益和平坦度。
    使用建议:
    - 确保输入信号强度不超过最大输入功率(25 W),避免因过载导致损坏。
    - 根据实际频率范围选择合适的型号,以获得最佳的平坦度和方向性。
    - 使用前检查连接器的清洁度,确保良好的阻抗匹配。

    5. 兼容性和支持


    兼容性:
    - 标准 SMA 接头,易于与各类射频设备连接。
    - 适用于主流通信设备和仪器仪表。
    支持信息:
    - Mini-Circuits 提供全面的技术支持和标准有限保修服务,详情请访问官网。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 主线损耗过高 | 检查输入信号频率是否超出规格范围。 |
    | 方向性下降 | 检查设备周围是否有电磁干扰。 |
    | 连接不稳定 | 确保连接器紧固并清洁无尘。 |

    7. 总结和推荐


    综合评估:
    ZX30-12-4-S+ 是一款面向专业用户的高性能射频定向耦合器,凭借其宽频率范围、高方向性和全焊接设计,成为通信、仪器仪表和工业测试领域的理想选择。其出色的性能和稳定性使得它在市场上具备很强的竞争力。
    推荐结论:
    我们强烈推荐 Mini-Circuits® ZX30-12-4-S+ 给需要高性能射频定向耦合器的专业用户,尤其是在对精度和可靠性有极高要求的应用场景中。

    如需更多信息,请访问 Mini-Circuits 官网或联系其客户服务团队。

ZX30-12-4-S+参数

参数
最大插入损耗 -
阻抗 -
典型供电电流 -
配置 -
回波损耗 -
耦合系数 12±0.5
耦合类型 标准
最小工作频率 -
插入损耗 -
最大额定功率 1W
隔离 -
最大工作频率 -
包装方式 托盘

ZX30-12-4-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZX30-12-4-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF耦合器 MINI-CIRCUITS ZX30-12-4-S+ ZX30-12-4-S+数据手册

ZX30-12-4-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 51.502 ¥ 435.1919
30+ $ 48.363 ¥ 408.6674
50+ $ 47.523 ¥ 401.5694
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 435.19
