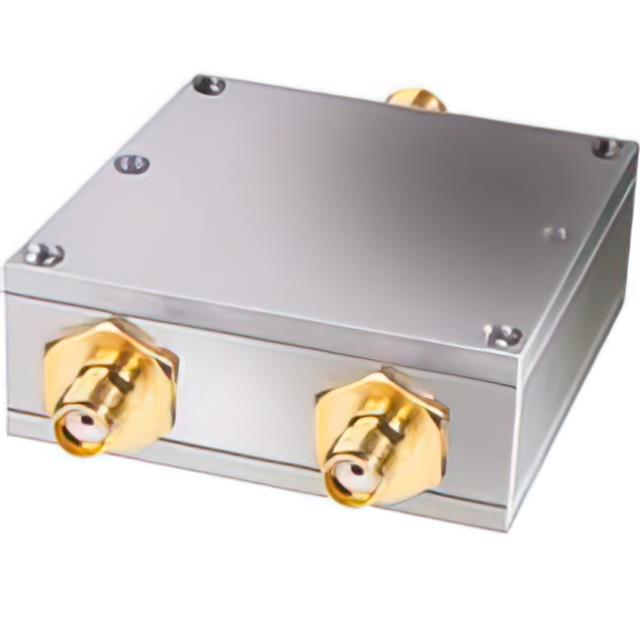

ZAPD-2-272-S+

产品分类:
厂牌: MINI-CIRCUITS
产品描述: Combiner/Splitter 1-IN 2-OUT 800MHz to 2700MHz Case F-53
供应商型号: 139-ZAPD-2-272-S
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS  ZAPD-2-272-S+

ZAPD-2-272-S+概述

    # Mini-Circuits ZAPD-2-272+ 产品技术手册

    1. 产品简介


    产品类型
    ZAPD-2-272+ 是一款高性能宽频带射频功率分配器/合成器(Power Divider/Combiner),频率范围为800到2700 MHz。它主要用于多端口系统中实现信号的高效分配或合成。
    主要功能
    该产品具有以下核心功能:
    - 功率信号的分配与合成。
    - 支持直流通过(DC Pass),适合包含直流偏置的应用场景。
    应用领域
    ZAPD-2-272+ 广泛应用于多个行业和场景,包括但不限于:
    - 本地多点分配服务(LMDS)
    - 超高频段通信(UHF)
    - 非对称数字用户线路终端(VSAT)
    - 个人通信服务(PCS)
    - 全球定位系统(GPS)
    - 移动蜂窝网络(Cellular)

    2. 技术参数


    以下是 ZAPD-2-272+ 的关键技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 800 2700 | MHz |
    | 插入损耗 0.3 | 0.5 | dB |
    | 隔离度 | 18 | 22 dB |
    | 相位不平衡度 1.1 | 3.0 | 度 |
    | 幅度不平衡度 0.05 | 0.3 | dB |
    | 端口S VSWR 1.3 | 1.5 | :1 |
    | 端口1-2 VSWR 1.2 | 1.3 | :1 |
    | 工作温度 | -55 90 | °C |
    | 储存温度 | -55 100 | °C |
    此外,产品支持高达10 W的输入功率,并且内部功耗不超过0.125 W。最大直流电流为80 mA。

    3. 产品特点和优势


    特点
    - 宽带宽:覆盖800至2700 MHz,适用于多种无线通信标准。
    - 低插入损耗:典型值仅为0.3 dB,确保高效的能量传输。
    - 出色的隔离度:典型值达到25 dB以上,减少信号干扰。
    - 精确的相位和平幅度平衡:确保信号的一致性和稳定性。
    - RoHS合规性:符合环保要求,无铅焊接。
    优势
    - 在高密度射频环境中表现优异。
    - 极佳的热稳定性和抗冲击能力,适合恶劣的工作条件。
    - 易于集成,满足现代化通信设备的需求。

    4. 应用案例和使用建议


    应用案例
    ZAPD-2-272+ 常用于以下几种典型应用:
    - 多天线系统的信号分配。
    - 测试仪器中的信号处理模块。
    - 卫星通信地面站的前端组件。
    使用建议
    为了最大化其性能,建议采取以下措施:
    - 确保所有连接处的阻抗匹配良好。
    - 避免过载操作,特别是长期处于高功率状态。
    - 定期检查设备以防止灰尘积累影响散热效果。

    5. 兼容性和支持


    ZAPD-2-272+ 支持 SMA 和 N 型连接器两种版本,便于不同用户的选用需求。制造商提供全面的技术支持及有限保修服务,详情可访问官方网站查询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接点是否正确且紧密连接。 |
    | 隔离度不达标 | 调整安装位置远离其他干扰源。 |
    | 温度过高 | 确保良好的通风条件并定期清洁设备。 |

    7. 总结和推荐


    综合评估
    ZAPD-2-272+ 展现了卓越的技术指标,在宽频带范围内提供了可靠的性能表现。其紧凑的设计和广泛的适用性使其成为许多射频设计的理想选择。
    推荐意见
    鉴于上述优点,我们强烈推荐 ZAPD-2-272+ 作为高性能射频信号分配器/合成器的理想解决方案。无论是在实验室测试还是商业部署中,这款产品都能满足大多数用户的需求。

ZAPD-2-272-S+参数

参数
包装方式 托盘

ZAPD-2-272-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZAPD-2-272-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS MINI-CIRCUITS ZAPD-2-272-S+ ZAPD-2-272-S+数据手册

ZAPD-2-272-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 126.5544 ¥ 1069.3847
10+ $ 124.8696 ¥ 1055.1481
30+ $ 119.763 ¥ 1011.9974
50+ $ 118.1145 ¥ 998.0675
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1069.38
