311-11-126-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 26pin 3A 250nm 金 黑色 通孔安装 66.04mm(长度)*2.54mm(高度)
供应商型号: Q-311-11-126-41-001000
供应商: 期货订购
标准整包数: 1

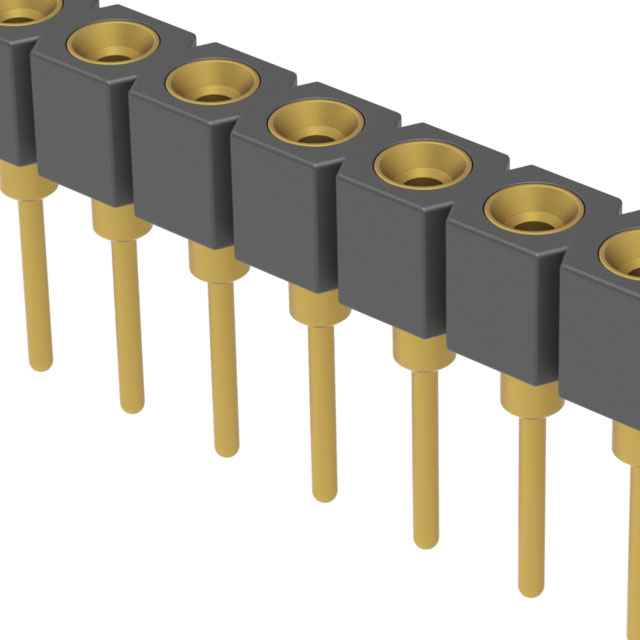

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-11-126-41-001000

311-11-126-41-001000概述


    产品简介


    Mill-Max系列310, 311, 315连接器是一款高性能的单排直插式(SIP)插座,专为接受直径在0.015到0.025英寸之间的引脚和标准IC引脚设计。这些连接器适用于多种工业和消费电子应用,是多层电路板和高可靠性要求领域的理想选择。

    技术参数


    - 接触类型: 4-指铍铜#12和#30,额定电流为3安培。
    - 绝缘材料: 高温热塑性塑料,适用于所有焊接操作。
    - 可选尾部长度:
    - 标准长度
    - 长度适合多层板
    - 超低轮廓(Very Low Profile)
    - 极低轮廓(Ultra Low Profile)
    - 安装方式: 焊接尾部
    - 工作温度范围: 未明确提及,但基于高温度热塑性塑料推测,可适应广泛的工业温度环境。


    产品特点和优势


    1. 高可靠性: 额定电流达到3安培,适合在高电流环境下稳定运行。
    2. 多样化选择: 提供多种尾部长度选项,适应不同层次的板设计需求。
    3. 优良的绝缘性能: 高温热塑性塑料确保在各种焊接条件下都能保持稳定的性能。
    4. 多功能性: 可用于广泛的电子应用领域,如多层板、高可靠性要求的应用场合等。

    应用案例和使用建议


    该连接器常用于工业自动化设备、消费电子设备、电信设备及计算机外围设备等领域。例如,在多层电路板的设计中,可以选择长尾型以实现更好的焊接稳定性。对于需要紧凑布局的设计,则可以选择超低轮廓或极低轮廓版本。

    兼容性和支持


    - 兼容性: 本系列连接器适用于多种标准引脚,能够满足广泛的互连需求。
    - 技术支持: 制造商提供了详细的技术文档和在线支持,以便用户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题: 连接器尾部断裂。
    - 解决方案: 确保在焊接过程中严格按照规范操作,使用合适的焊接工具和技术。

    2. 问题: 接触不良。
    - 解决方案: 检查并确保引脚和插座的尺寸匹配,避免使用过细或过粗的引脚。此外,检查焊接质量,确保无虚焊或短路现象。

    总结和推荐


    Mill-Max系列310, 311, 315连接器是一款高性能且多功能的产品,特别适用于需要高可靠性、多样化的电子互连应用场合。该产品不仅提供优异的机械和电气性能,还具有多种规格选择,能满足不同的应用需求。强烈推荐使用这一系列产品,尤其是对可靠性有严格要求的项目中。

311-11-126-41-001000参数

参数
针脚数 26pin
触头镀层 - 配接
排数 1
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 3A
间距-配接 2.54mm
颜色 黑色
类型 Push-Pull,Receptacle
长*宽*高 66.04mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-11-126-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-11-126-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-11-126-41-001000 311-11-126-41-001000数据手册

311-11-126-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
