346-43-105-41-013000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述: Conn Socket Strip SKT 5 POS 2.54mm Press Fit ST Thru-Hole
供应商型号: 575-3464310541013000
供应商: Mouser
标准整包数: 1

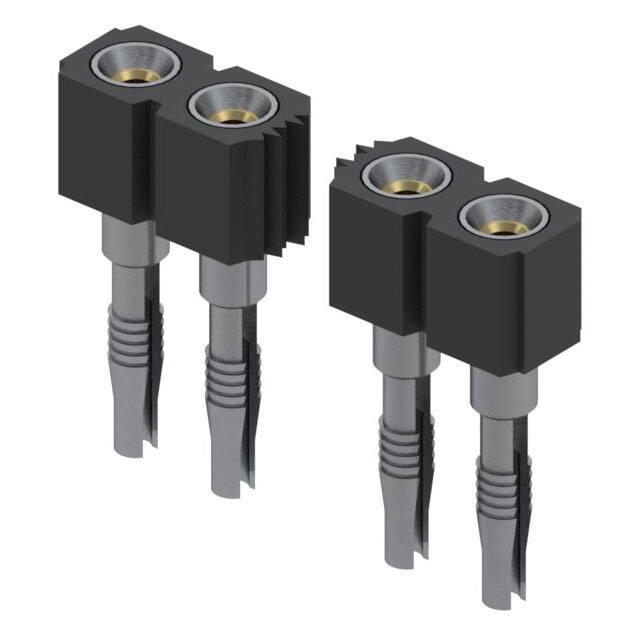

MILL-MAX 用于IC/晶体管的插座 346-43-105-41-013000

346-43-105-41-013000概述

    Mill-Max系列304和346电子元器件产品技术手册

    1. 产品简介


    Mill-Max系列304和346是专为高可靠性连接需求设计的单排插座。这些产品采用了无焊接压接技术,特别适用于多层电路板,能够在不破坏内层的情况下实现可靠的连接。这两种系列的主要应用场景包括工业控制、汽车电子、通讯设备及医疗设备等领域。

    2. 技术参数


    - 安装方式:无焊接压接
    - 连接间距:0.100英寸
    - 适用板材厚度:
    - 系列304:0.062英寸(约1.57毫米)
    - 系列346:0.060至0.100英寸(约1.52至2.54毫米)
    - 插针规格:
    - 系列304:建议使用钻孔直径0.036至0.041英寸(约0.91至1.04毫米)的钻头
    - 系列346:建议使用钻孔直径0.040英寸(约1.02毫米),带+0.003英寸公差
    - 接触电阻:≤10毫欧姆
    - 电流承载能力:最高可达3安培
    - 绝缘材料:高温度塑料

    3. 产品特点和优势


    - 独特的合规尾针设计:能适应钻孔而不会对多层电路板内部造成压力,提高连接稳定性。
    - 高可靠性:采用铍铜材料的4指接触设计,适合高频率信号传输。
    - 高耐热性:绝缘材料具有优异的耐高温性能,适合严苛的工作环境。
    - 多种镀层选择:提供金(Au)和锡铅(Sn/Pb)等多种镀层,以满足不同的应用需求。

    4. 应用案例和使用建议


    - 工业控制:适用于需要稳定信号传输的控制系统,建议根据实际应用选择合适的镀层。
    - 汽车电子:由于其高可靠性,非常适合用于汽车ECU等关键部件。
    - 通讯设备:推荐使用于高速数据传输的设备中,保证信号的完整性和低损耗。

    使用建议:
    - 在安装前,确保电路板的钻孔尺寸符合规范,以避免压接不良导致的故障。
    - 建议优先选用系列304,因其具有更宽泛的板材厚度适用范围。

    5. 兼容性和支持


    - 兼容性:支持与标准厚度(0.062英寸)的电路板配合使用,具体见图2;对于不同厚度的电路板,建议选择对应的系列304或346。
    - 技术支持:Mill-Max公司提供了详尽的技术支持,包括详细的安装指南和常见问题解答,可在其官方网站上查阅。

    6. 常见问题与解决方案


    - 问题1:无法顺利压接到电路板
    - 解决办法:确认电路板钻孔尺寸符合要求,必要时可以使用推荐的专用钻头。
    - 问题2:连接不稳定
    - 解决办法:检查接触面是否有氧化或污染,清洁后重新压接。

    7. 总结和推荐


    综合评估:
    Mill-Max系列304和346插座凭借其独特的设计和出色的性能,在多种应用环境中表现出色。它们不仅能够提供稳定的连接,还能承受恶劣的工作环境。建议在需要高可靠性的应用场景中选用这一系列产品。
    推荐使用:强烈推荐Mill-Max系列304和346插座,特别是在需要高可靠性的工业控制、汽车电子和通讯设备领域。

346-43-105-41-013000参数

参数
长*宽*高 12.7mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

346-43-105-41-013000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

346-43-105-41-013000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 346-43-105-41-013000 346-43-105-41-013000数据手册

346-43-105-41-013000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 10.695 ¥ 90.3728
10+ $ 9.218 ¥ 76.4759
25+ $ 8.5212 ¥ 72.0041
41+ $ 8.2836 ¥ 69.9964
82+ $ 8.0784 ¥ 68.2625
287+ $ 7.0035 ¥ 59.1796
533+ $ 6.783 ¥ 57.3164
1025+ $ 6.09 ¥ 51.4605
库存: 281
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 90.37
