311-43-160-41-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 60pin 3A 760nm 金 黑色 通孔安装 152.4mm(长度)*2.54mm(高度)
供应商型号: Q-311-43-160-41-001000
供应商: 期货订购
标准整包数: 1

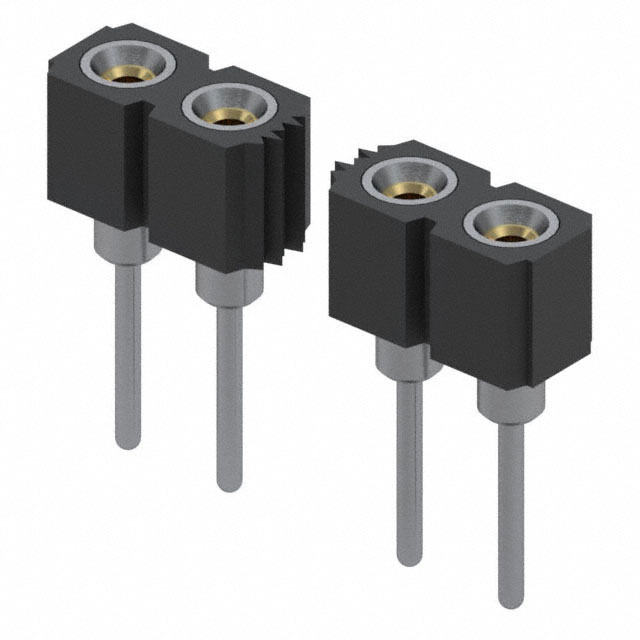

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 311-43-160-41-001000

311-43-160-41-001000概述

    Mill-Max Mfg. Corp. 系列310, 311, 315 连接器技术手册

    产品简介


    Mill-Max Mfg. Corp. 的系列310, 311, 315连接器是一种单排引脚座(SIP)插座,适用于标准IC引脚直径为0.015至0.025英寸的电子设备。这些连接器采用0.100英寸的网格布局,设计用于多层电路板上的焊锡尾部应用,提供了标准长度、长型、超低和非常低配置,满足不同应用需求。

    技术参数


    - 电气特性:
    - 高可靠性连接,4指铍铜接触器可承受高达3安培的电流。
    - 接触电阻:低于10毫欧姆。
    - 绝缘材料:耐高温热塑性塑料,适用于所有焊接操作。
    - 物理特性:
    - 引脚直径:0.015至0.025英寸。
    - 焊锡尾长度:标准长度、长型、超低和非常低配置。
    - 接触长度:0.110至0.165英寸。

    - 环境适应性:
    - 工作温度范围:根据具体型号,范围为-55°C至+125°C。

    产品特点和优势


    - 高可靠性:4指铍铜接触器确保了可靠的电气连接。
    - 多样化配置:提供标准长度、长型、超低和非常低配置,满足各种应用场景的需求。
    - 高性能绝缘材料:适合各种焊接操作的耐高温热塑性塑料。
    - 广泛适用性:适用于标准IC引脚直径0.015至0.025英寸的设备。

    应用案例和使用建议


    - 应用案例:
    - 消费电子产品:手机、平板电脑等。
    - 工业控制设备:PLC、传感器接口等。
    - 医疗设备:便携式医疗设备、监护仪等。
    - 使用建议:
    - 在选择连接器时,应根据具体的应用环境和要求选择合适的焊锡尾长度和插针直径。
    - 安装过程中应注意保持焊接点清洁,避免虚焊或短路现象。

    兼容性和支持


    - 兼容性:
    - 可与标准IC引脚直径0.015至0.025英寸的引脚配合使用。
    - 支持多种电镀方式,如金(Au)、锡铅(Sn/Pb)和纯锡(Sn)。
    - 支持和服务:
    - Mill-Max提供详尽的技术文档和客户支持,包括安装指南和维护手册。
    - 若有任何疑问或需要技术支持,可通过电话或电子邮件联系厂商。

    常见问题与解决方案


    - 问题1:连接器无法稳定插入。
    - 解决方法:检查引脚直径是否匹配,确保焊锡尾无变形。

    - 问题2:焊接点虚焊。
    - 解决方法:确保焊接区域清洁,适当增加焊接时间并控制好焊接温度。

    总结和推荐


    Mill-Max Mfg. Corp. 的系列310, 311, 315连接器以其高可靠性和多样化的配置在众多应用场景中表现出色。这些连接器不仅在电气性能上达到了行业标准,还提供了广泛的支持服务。如果您正在寻找一款适用于消费电子产品、工业控制设备和医疗设备的可靠连接器,强烈推荐选择Mill-Max Mfg. Corp. 的系列310, 311, 315连接器。

311-43-160-41-001000参数

参数
类型 Push-Pull,Receptacle
额定电流 3A
触头镀层 - 配接
防护等级 -
颜色 黑色
排数 1
间距-配接 2.54mm
针脚数 60pin
触头镀层厚度 - 配接 760nm
长*宽*高 152.4mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

311-43-160-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

311-43-160-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 311-43-160-41-001000 311-43-160-41-001000数据手册

311-43-160-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
