310-43-153-41-105000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 53pin 3A 760nm 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: Q-310-43-153-41-105000
供应商: 期货订购
标准整包数: 1

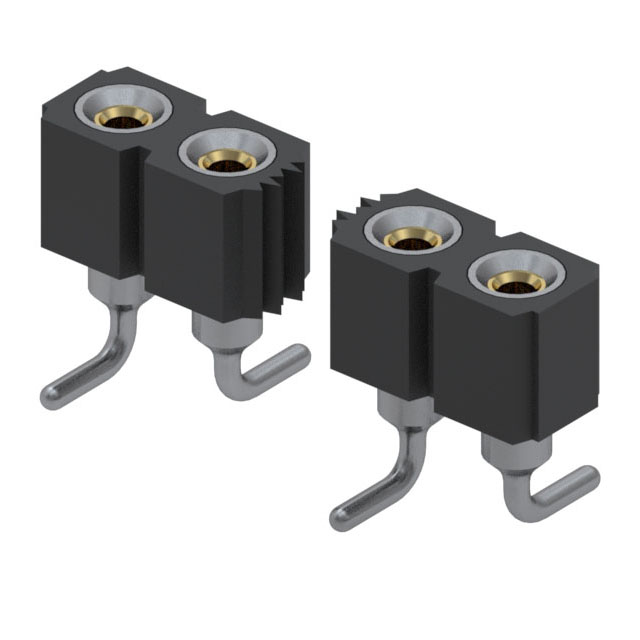

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-43-153-41-105000

310-43-153-41-105000概述

    Mill-Max系列310、311、315 0.100"网格焊锡尾单排插座技术手册

    产品简介


    Mill-Max公司生产的系列310、311和315是专门为插针和标准IC引脚设计的单排插座。这些插座采用0.100英寸(2.54毫米)的网格布局,适用于多层电路板上的高可靠性连接需求。系列310提供标准长度的焊锡尾,系列311提供长焊锡尾,而系列315则分别提供了非常低和超低配置的焊锡尾,适用于空间受限的应用场合。

    技术参数


    - 接触材料: 高可靠性铍铜(BeCu),4指结构
    - 电流额定值: 3安培
    - 绝缘材料: 耐高温热塑塑料
    - 接插范围: 接受直径0.015至0.025英寸的引脚
    - 焊锡尾长度: 标准长度、长、非常低和超低配置
    - 可选电镀: 10微英寸金、30微英寸金、200微英寸锡铅合金、100微英寸锡铅合金等

    产品特点和优势


    - 高可靠性: 系列310、311、315采用4指结构的铍铜接触,确保了高接触可靠性和长期稳定性。
    - 适应性强: 不同的焊锡尾长度设计,可以适应多种电路板厚度和空间要求。
    - 温度适应性: 耐高温的绝缘材料使其适用于各种焊接操作。
    - 广泛的电镀选择: 用户可以根据具体应用需求选择合适的电镀方式。

    应用案例和使用建议


    这些插座广泛应用于工业控制、通信设备、医疗仪器、航空航天等领域。例如,在工业自动化设备中,它们用于连接控制板和传感器模块。为了更好地利用这些插座的功能,建议在焊接前先清洁焊盘表面,并且在焊接过程中保持适当的温度和时间,以确保最佳的电气和机械连接效果。

    兼容性和支持


    - 兼容性: 这些插座可以与标准直径的引脚和IC引脚兼容,适用于市面上大多数的标准电路板和组件。
    - 支持服务: Mill-Max提供详细的技术文档和专业的客户支持服务,帮助用户解决使用过程中的技术难题。

    常见问题与解决方案


    1. 问题: 插座无法正确插入引脚。
    - 解决办法: 检查引脚直径是否在规定范围内,必要时可适当调整插座的接插力。
    2. 问题: 焊接后接触不良。
    - 解决办法: 确保焊接时温度适中,焊接时间足够,并且焊料均匀分布。
    3. 问题: 插座出现锈蚀。
    - 解决办法: 使用适当的防锈剂,定期清洁插座。

    总结和推荐


    系列310、311、315单排插座以其高可靠性、广泛的应用范围和丰富的电镀选择,成为众多电子设备中不可或缺的连接解决方案。无论是对于工业自动化还是高端医疗设备,这些插座都能提供可靠的电气连接和机械稳定性。总体而言,我强烈推荐这些插座用于需要高性能连接的应用场合。

310-43-153-41-105000参数

参数
排数 1
额定电流 3A
颜色 黑色
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
针脚数 53pin
间距-配接 2.54mm
类型 Push-Pull,Receptacle
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

310-43-153-41-105000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-43-153-41-105000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-43-153-41-105000 310-43-153-41-105000数据手册

310-43-153-41-105000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 8.1369 ¥ 67.5362
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 67536.2
