315-93-106-41-003000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 6pin 3A 760nm 金 黑色 通孔安装
供应商型号: ED4864-06-ND
供应商: Digi-Key
标准整包数: 1

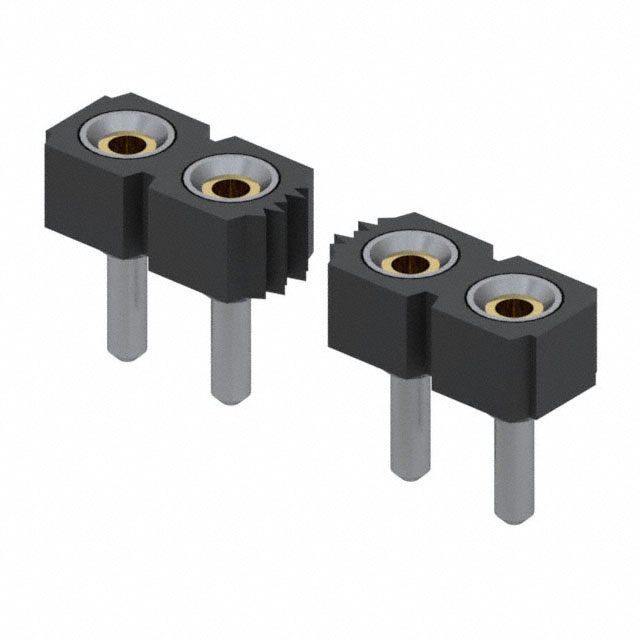

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 315-93-106-41-003000

315-93-106-41-003000概述


    产品简介


    Mill-Max公司推出的系列310、311、315单排插座(SIP sockets)是一种用于接收直径为0.015至0.025英寸的引脚和标准IC引脚的连接器。该系列产品广泛应用于多种电子设备和系统中,特别是在需要高可靠性、紧凑设计的应用场合,如计算机、通讯设备和测试仪器等领域。

    技术参数


    - 接点材质:采用BeCu #12和#30材质,额定电流可达3安培。
    - 接点镀层选项:提供10微米金、30微米金、100微米锡铅、200微米锡等多种镀层选择。
    - 绝缘材料:采用高温热塑性材料,适合各种焊接操作。
    - 焊尾长度:提供标准长度、长焊尾(适用于多层板)、非常低和超低配置(详情见产品型号说明)。

    产品特点和优势


    - 高可靠性:采用铍铜接触点,具有高抗疲劳性和良好的电性能。
    - 灵活的安装选项:不同的焊尾长度满足各种板厚和安装需求。
    - 环保认证:符合RoHS-2标准,适合环保要求严格的应用。
    - 耐用性强:高温塑料绝缘体确保长期稳定性能。

    应用案例和使用建议


    应用案例
    - 在计算设备中,用于连接不同板卡之间的信号传输。
    - 在通信设备中,用于不同模块之间的信号接口。
    使用建议
    - 根据实际应用需求选择合适的焊尾长度。
    - 在组装过程中确保焊接质量,以保证连接器的可靠性和长期稳定性。

    兼容性和支持


    该系列产品与Mill-Max公司提供的各种引脚和插针相兼容,能够方便地进行扩展和升级。此外,公司还提供了详细的安装指导和技术支持,确保用户能够在最短时间内完成产品的正确安装和使用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现虚焊 | 仔细检查焊盘和焊点,必要时重新焊接。 |
    | 插针与插座不匹配 | 确认选用正确的引脚和插座型号。 |
    | 接触电阻过高 | 检查并清洁接触点,确保接触良好。 |

    总结和推荐


    系列310、311、315单排插座凭借其高可靠性、多样化的安装选项和广泛的适用范围,在电子设备和系统中表现出色。如果您正在寻找一款既耐用又经济高效的连接器,这些产品无疑是您的理想选择。综上所述,强烈推荐使用Mill-Max的系列310、311、315单排插座。

315-93-106-41-003000参数

参数
类型 Push-Pull,Receptacle
排数 1
间距-配接 2.54mm
额定电流 3A
防护等级 -
触头镀层厚度 - 配接 760nm
针脚数 6pin
触头镀层 - 配接
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 散装

315-93-106-41-003000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

315-93-106-41-003000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 315-93-106-41-003000 315-93-106-41-003000数据手册

315-93-106-41-003000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.518 ¥ 12.8271
10+ $ 1.1638 ¥ 9.7392
100+ $ 0.9891 ¥ 8.2779
500+ $ 0.8829 ¥ 7.3887
1000+ $ 0.8408 ¥ 7.0361
5000+ $ 0.7505 ¥ 6.2811
10000+ $ 0.7148 ¥ 5.9816
库存: 1061
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.82
