316-93-132-41-008000

产品分类: 用于IC/晶体管的插座
厂牌: MILL-MAX
产品描述:
供应商型号: Q-316-93-132-41-008000
供应商: 期货订购
标准整包数: 6

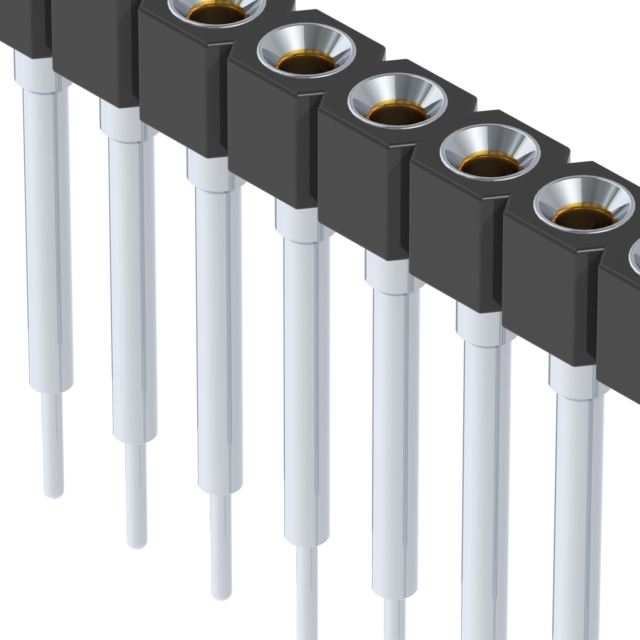

MILL-MAX 用于IC/晶体管的插座 316-93-132-41-008000

316-93-132-41-008000概述


    产品简介


    Interconnect Socket 316-93-132-41-008000
    Mill-Max公司的316-93-132-41-008000型互连插座是一款单排直角插座,适用于0.015至0.025英寸的引线。此款插座采用镀层代码93,可接受并连接不同类型的导线,具有广泛的应用领域。其独特的设计使其成为连接电子设备的理想选择。

    技术参数


    | 参数 | 值 |

    | 引脚数 | 32 |
    | 引脚材料 | 黄铜合金(UNS C36000) |
    | 接触材料 | 铍铜合金172(UNS C17200) |
    | 接触镀层 | 30 μ"金,覆盖50 μ"镍 |
    | 壳体镀层 | 200 μ"锡铅(93/7),覆盖100 μ"镍 |
    | 电流承载能力 | 3安培 |
    | 接触电阻 | 最大10毫欧 |
    | 操作温度范围 | -55°C至+125°C |
    | 熔点 | 980°C(液态),865°C(固态) |
    | 电介质强度 | 1000 VRMS最小 |
    | 电绝缘电阻 | 最小10,000兆欧 |
    | 认证 | RoHS合规 |

    产品特点和优势


    1. 高性能铍铜合金接触材料:提供了卓越的机械寿命(最少100次循环),硬度高且稳定性好。
    2. 优良的电气性能:低接触电阻,高电流承载能力,确保了稳定的信号传输。
    3. 耐高温特性:能够在高达125°C的工作温度下保持稳定性能,适用于各种恶劣环境。
    4. 良好的兼容性:适用于多种引线直径,确保了广泛的适用性。

    应用案例和使用建议


    应用案例
    该互连插座广泛应用于航空航天、汽车电子、工业自动化等领域。特别是在需要频繁插拔且环境条件苛刻的场合,如飞机引擎控制系统,该产品表现出了出色的可靠性和稳定性。
    使用建议
    为了获得最佳效果,建议根据实际操作环境调整安装角度,确保插座的正确固定和接触良好。此外,在高温环境下长期使用时,注意监控接触电阻变化,以避免过热导致的失效。

    兼容性和支持


    - 兼容性:该产品能够兼容不同规格的引线,广泛适用于多种电路板设计。
    - 支持和维护:Mill-Max公司提供详尽的技术支持和售后服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问题:插座接触不良。
    - 解决方案:检查接触表面是否清洁无尘,并确保正确的插入角度。

    2. 问题:电流承载能力下降。
    - 解决方案:检查接触面是否有氧化现象,必要时进行清洁或更换。
    3. 问题:工作温度超过额定值。
    - 解决方案:考虑选用更高温等级的产品或采取散热措施,以保证正常工作。

    总结和推荐


    综上所述,Mill-Max公司的316-93-132-41-008000型互连插座凭借其卓越的性能和广泛应用的适应性,成为了市场上备受推崇的产品。其稳定的机械性能和优良的电气特性,使其在多种严苛环境下表现出色。我们强烈推荐这款产品给需要高度可靠性连接解决方案的用户。

316-93-132-41-008000参数

参数
长*宽*高 81.28mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

316-93-132-41-008000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-93-132-41-008000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 用于IC/晶体管的插座 MILL-MAX 316-93-132-41-008000 316-93-132-41-008000数据手册

316-93-132-41-008000封装设计

查看详情并下载
Symbol
Footprint
3D Model
