316-91-105-41-001000

厂牌: MILL-MAX
产品描述: Elevated Socket,Push-Pull 2.54mm 1 5pin 3A 250nm 金 黑色 通孔安装
供应商型号: Q-316-91-105-41-001000
供应商: 期货订购
标准整包数: 41

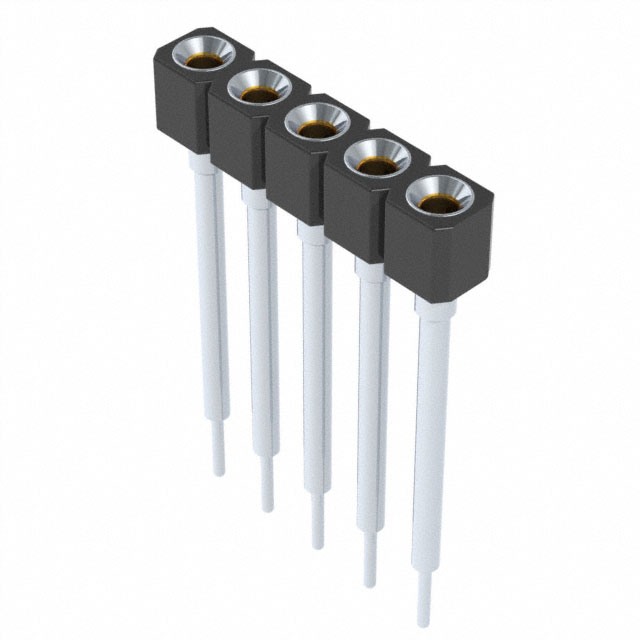

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 316-91-105-41-001000

316-91-105-41-001000概述

    Mill-Max Series 316 .100” GRID ELEVATED SINGLE ROW STRIPS 技术手册

    产品简介


    Mill-Max公司的Series 316 .100” GRID ELEVATED是一款高性能的单排插座连接器系列,特别适用于需要可靠电气连接的应用场合。这些连接器采用0.100英寸网格设计,提供不同的高度选择,确保其与各种电子元器件的良好适配性。它们通常应用于航空航天、汽车电子、工业控制和通信设备等领域,满足高性能电子系统的需求。

    技术参数


    - 高度选项:提供五种不同高度,分别为0.236英寸(Series 316...006)、0.315英寸(Series 316...003)、0.402英寸(Series 316...007)、0.472英寸(Series 316...008)和0.594英寸(Series 316...001)。每种高度都有相应的插针编号,如0153-1到0153-5。
    - 接触可靠性:Hi-Rel接触设计,采用BeCu#30材料,电流承载能力为3安培。
    - 绝缘材料:高温度塑料绝缘体,适合所有焊接操作。
    - 订购信息:可通过指定插针数量(01-64)和镀层代码(如10µ” Au、200µ” Sn/Pb等)进行定制。
    - 环保认证:符合RoHS-2标准,满足2011/65/EU要求。

    产品特点和优势


    - 多种高度选择:适应不同应用需求的高度选项,提供了极大的灵活性。
    - 高可靠性接触:采用铍铜材料,确保稳定可靠的电气连接。
    - 耐高温绝缘体:能够承受各种焊接操作而不损坏。
    - 环保设计:符合RoHS标准,无铅环保,适用于全球市场。

    应用案例和使用建议


    - 应用场景:常用于工业自动化控制系统、通信设备和汽车电子系统中,作为信号传输的关键部件。
    - 使用建议:根据具体应用需求选择合适的高度和镀层,以获得最佳性能。建议进行详细的电气、机械和环境测试,以确保产品的可靠性和耐用性。

    兼容性和支持


    - 兼容性:Series 316兼容大多数标准插针,且具有良好的互换性。
    - 技术支持:Mill-Max提供详尽的技术文档和支持服务,包括安装指南、维护手册等,帮助用户解决可能出现的技术问题。

    常见问题与解决方案


    - Q1:如何选择合适的高度?
    - A1:根据具体应用中的空间限制和电气需求来选择合适的高度。

    - Q2:镀层如何影响产品的使用寿命?
    - A2:镀层的选择对产品的使用寿命有很大影响。例如,金镀层具有较好的抗腐蚀性,可以延长产品的使用寿命。

    - Q3:如何进行焊接操作以避免损坏?
    - A3:遵循制造商提供的焊接指南,使用适当的焊接温度和时间,可以有效避免焊接过程中对产品造成损害。

    总结和推荐


    Mill-Max Series 316 .100” GRID ELEVATED是一款高度可靠的单排插座连接器,具备多种高度选择、高可靠性接触和良好的耐高温特性。它在多种电子设备中都有广泛的应用前景,特别是在对电气连接有较高要求的应用环境中。如果你正在寻找一款性能稳定、可信赖的连接器,Series 316无疑是值得考虑的选择。

316-91-105-41-001000参数

参数
排数 1
触头镀层厚度 - 配接 250nm
针脚数 5pin
颜色 黑色
触头镀层 - 配接
额定电流 3A
间距-配接 2.54mm
防护等级 -
类型 Elevated Socket,Push-Pull
安装方式 通孔安装
零件状态 在售
包装方式 散装

316-91-105-41-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

316-91-105-41-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 316-91-105-41-001000 316-91-105-41-001000数据手册

316-91-105-41-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.6647 ¥ 13.817
库存: 4100
起订量: 1025 增量: 41
交货地:
最小起订量为:1000
合计: ¥ 13817
