853-41-084-30-001000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 84pin 3A 250nm 金 黑色 贴片安装
供应商型号: Q-853-41-084-30-001000
供应商: 期货订购
标准整包数: 1

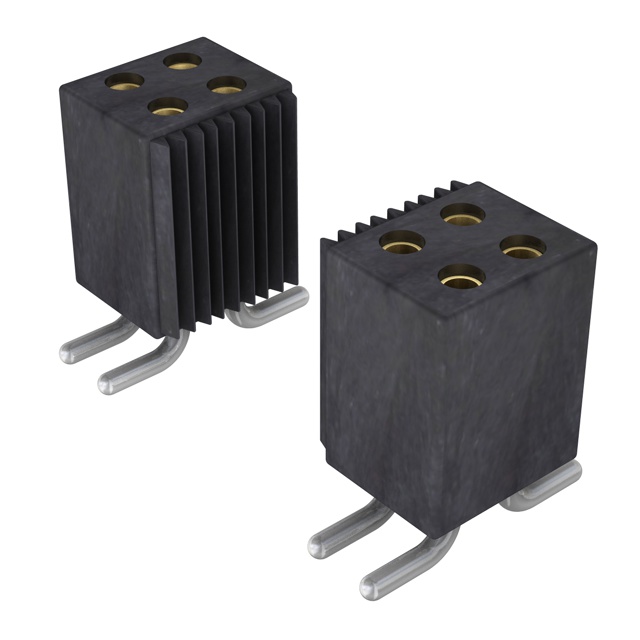

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-41-084-30-001000

853-41-084-30-001000概述

    Mill-Max系列850、851、852、853电子元器件产品技术手册

    产品简介


    Mill-Max Mfg. Corp.生产的系列850、851、852、853电子元器件是专为高密度连接需求设计的插接式互连系统。这些系列产品适用于板间堆叠和各类单双排插针和插座,支持各种高可靠性的电气连接应用。它们的主要功能包括高精度的插针间距、多样的配置选项以及广泛的环境适应能力。这类元器件广泛应用于计算机、通信设备、工业控制、医疗设备等领域。

    技术参数


    - 插针间距: .050英寸(1.27毫米)
    - 堆叠高度: 最低0.248英寸(6.3毫米)
    - 插针直径: 0.016英寸(0.406毫米)
    - 接触材料: 耐用铍铜(BeCu),额定电流3安培
    - 绝缘材料: 高温塑料,适合所有焊接操作
    - 规格: 单双排配置,可选01-50个插针(850/851系列)和004-100个插针(852/853系列)
    具体参数如下:
    - Series 850: 单排插针头,0.087英寸(2.21毫米)厚度,电镀选项包括金闪、200微英寸锡铅等。
    - Series 851: 单排插座,0.161英寸(4.09毫米)厚度。
    - Series 852: 双排插针头,0.083英寸(2.11毫米)厚度。
    - Series 853: 双排插座,0.161英寸(4.09毫米)厚度。

    产品特点和优势


    Mill-Max系列850、851、852、853的优势包括:
    - 高可靠性: 采用高精度插针设计,确保稳定的电气连接。
    - 多排配置: 提供单双排配置,满足不同的空间需求。
    - 耐高温绝缘材料: 适合多种焊接工艺。
    - 环境适应性: 广泛的工作温度范围,满足严苛环境要求。

    应用案例和使用建议


    - 计算机主板: 系列850和852可以用于CPU和其他高速信号线的连接。
    - 医疗设备: 由于其高可靠性,特别适用于生命支持系统中的关键部件连接。
    - 工业自动化: 可以应用于各种工业控制系统中,实现模块化设计和便捷维护。
    使用建议:
    - 在选择插针和插座时,需根据具体的应用场景选择合适的插针数量和电镀方式。
    - 注意保持连接部位清洁,以保证长期稳定的电气性能。

    兼容性和支持


    Mill-Max的系列850、851、852、853具有良好的通用性,能够与其他标准互连系统兼容。厂商提供了详尽的技术文档和支持服务,用户可以通过官网获取更多资料和售后支持。

    常见问题与解决方案


    - 问题: 插针松动
    - 解决方案: 检查是否有足够的焊接面积,并确认焊接工艺是否正确。
    - 问题: 连接不稳定
    - 解决方案: 确保插针和插座的匹配性,检查是否存在物理损伤。
    - 问题: 接触电阻过高
    - 解决方案: 重新焊接,确保焊接面干净且接触良好。

    总结和推荐


    Mill-Max系列850、851、852、853凭借其高精度、可靠的电气连接性能,在各种高要求的电子应用中表现出色。无论是在医疗设备还是工业控制领域,这一系列的电子元器件都展现了出色的稳定性和可靠性。因此,我强烈推荐使用这些产品来提升系统的整体性能和可靠性。

853-41-084-30-001000参数

参数
针脚数 84pin
颜色 黑色
额定电流 3A
类型 Push-Pull,Receptacle
防护等级 -
触头镀层 - 配接
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 散装

853-41-084-30-001000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-41-084-30-001000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-41-084-30-001000 853-41-084-30-001000数据手册

853-41-084-30-001000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 16.0045 ¥ 132.8378
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 132837.8
