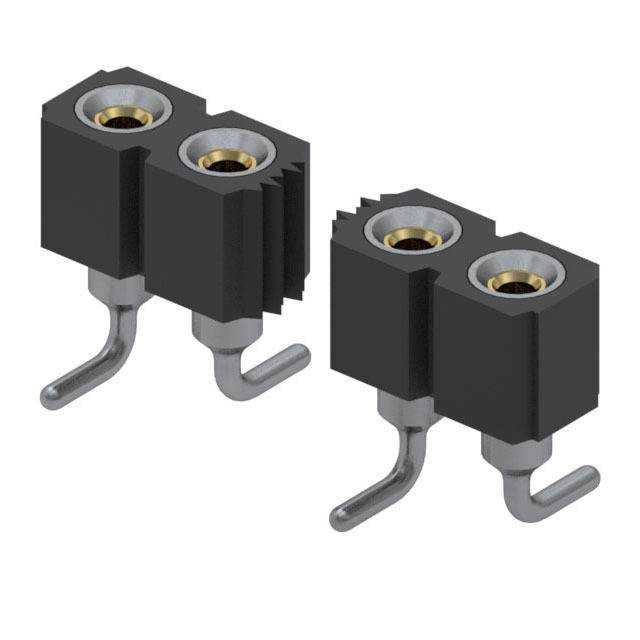

310-43-116-41-105000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 2.54mm 1 16pin 3A 760nm 金 黑色 SMD,P=2.54mm 贴片安装
供应商型号: Q-310-43-116-41-105000
供应商: 期货订购
标准整包数: 12
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 310-43-116-41-105000

310-43-116-41-105000概述

    Mill-Max Interconnect Socket 310-43-116-41-105000 技术手册

    1. 产品简介


    Mill-Max 的310-43-116-41-105000 型号是一款适用于表面安装的互连插座。它具有单排鸥翼式设计,便于左向连接。此产品主要用于各种电子设备中,能够提供稳定的电连接,确保高性能的数据传输和信号处理。

    2. 技术参数


    | 参数 | 描述 |

    | 网格 | 0.100英寸 |
    | 外壳镀层 | 200微英寸锡(亚光)/100微英寸镍 |
    | 内部接触镀层 | 30微英寸金/50微英寸镍 |
    | 针脚材质 | 黄铜合金(C36000) |
    | 接触材质 | 铍青铜合金(C17200) |
    | 插针数 | 16 |
    | 电流容量 | 3安培 |
    | 操作温度 | -55°C 到 +125°C |
    | 绝缘材料 | 聚酯,品牌:Thermx CG-933 |
    | 额定电压 | 100 VRMS/150 VDC |
    | 绝缘电阻 | 最小10,000兆欧 |
    | 抗老化性 | 96%应力保持率,100小时@100°C;70%应力保持率,100小时@200°C |

    3. 产品特点和优势


    - 高强度材料:铍青铜和黄铜合金保证了产品的机械强度和耐久性。
    - 宽工作温度范围:可承受极端温度条件,适用于恶劣环境。
    - 高可靠性插针设计:标准四指接触设计,确保稳定可靠的电连接。
    - 符合RoHS标准:无铅,环保。
    - 优异的电气性能:出色的导电性和低电阻,确保高效的数据传输。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子控制系统中,用于传感器之间的连接。
    - 在工业自动化设备中,作为多路复用器与控制器间的接口。
    使用建议:
    - 由于材料特性,长期高温环境下使用建议选用更高温稳定性材料(如铍镍合金)。
    - 使用时应确保接触面清洁以避免接触不良。

    5. 兼容性和支持


    - 本产品支持表面安装技术(SMT),易于集成到现有系统中。
    - 提供全方位技术支持,包括选型指导、装配建议及售后维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保接触面清洁并适当施加压力。 |
    | 插针松动 | 检查安装工艺是否正确,必要时重新焊接。 |

    7. 总结和推荐


    Mill-Max 310-43-116-41-105000 互连插座以其卓越的电气性能、可靠的机械强度和广泛的适用性,在众多行业中表现出色。特别是其在极端温度下的稳定表现使其成为高性能电子产品首选。强烈推荐在需要高可靠性的场合中使用。

310-43-116-41-105000参数

参数
颜色 黑色
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 1
间距-配接 2.54mm
类型 Push-Pull,Receptacle
额定电流 3A
针脚数 16pin
防护等级 -
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

310-43-116-41-105000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

310-43-116-41-105000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 310-43-116-41-105000 310-43-116-41-105000数据手册

310-43-116-41-105000封装设计

查看详情并下载
Symbol
Footprint
3D Model
