853-41-098-10-011000

厂牌: MILL-MAX
产品描述: Push-Pull,Receptacle 1.27mm 2 98pin 250nm 金 黑色 通孔安装
供应商型号: Q-853-41-098-10-011000
供应商: 期货订购
标准整包数: 1

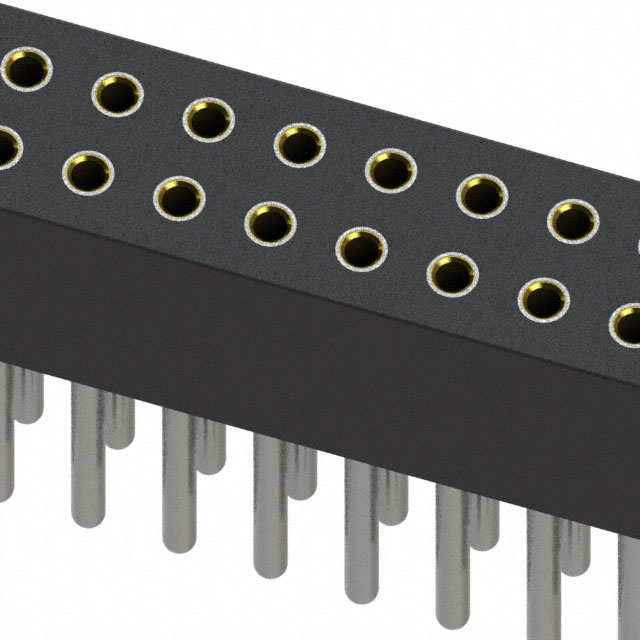

MILL-MAX 矩形连接器 - 针座 - 插座/母插口 853-41-098-10-011000

853-41-098-10-011000概述

    Mill-Max Interconnects Series 850, 851, 852, 853 技术手册解析

    产品简介


    Mill-Max Manufacturing Corporation 推出的 Series 850、851、852 和 853 系列插头和插座产品专为满足高密度、高性能的应用需求设计。这些连接器采用 0.050 英寸的引脚间距,并提供单排和双排组合形式。它们适用于多种电子设备和系统,特别是在需要紧凑布局、多层板堆叠的应用场合,如通讯设备、工业自动化和计算机系统等。

    技术参数


    以下是这些连接器的主要技术规格和性能参数:
    - 引脚间距:0.050 英寸
    - 单排/双排配置:可选单排(Series 850 和 851)和双排(Series 852 和 853)
    - 最小板间堆叠高度:0.248 英寸
    - 引脚直径:0.016 英寸(适用于 Series 850、851、852 和 853)
    - 接触材料:Hi-Rel,三爪铍铜接触器(Series 850 和 852 使用),额定电流为 3 安培
    - 绝缘材料:高温热塑性材料,适合所有焊接操作
    - 镀层选项:10 微英寸金(Au)、200 微英寸锡铅(Sn/Pb)、30 微英寸金(Au)、100 微英寸锡铅(Sn/Pb)等

    产品特点和优势


    - 高可靠性:采用 Hi-Rel 三爪铍铜接触器,确保长时间稳定可靠的工作。
    - 紧凑设计:0.050 英寸的引脚间距使得这些连接器能够实现高度紧凑的布局,特别适合空间受限的应用场合。
    - 多层板堆叠:最低 0.248 英寸的堆叠高度允许实现多层板的灵活堆叠,增强系统的多功能性。
    - 环境适应性:绝缘材料选用高温热塑性材料,确保在各种环境条件下保持优异性能。

    应用案例和使用建议


    - 应用场景:这些连接器广泛应用于通信设备、工业自动化、计算机系统等领域,例如服务器背板、交换机板卡和汽车电子控制系统。
    - 使用建议:
    - 在选择插头和插座时,需根据具体应用需求确定引脚数量和配置类型(单排或双排)。
    - 根据应用场景选择合适的镀层选项,以确保连接器在特定环境下的可靠性和耐用性。
    - 注意连接器的安装和焊接工艺,确保良好的电接触性能和机械稳定性。

    兼容性和支持


    - 兼容性:Series 850、851、852 和 853 系列连接器具有广泛的兼容性,可以与其他标准插头和插座配合使用,实现灵活的系统集成。
    - 技术支持:Mill-Max 提供全面的技术支持和维护服务,客户可以通过官方网站获取详细的使用手册和技术文档,以确保正确安装和使用这些连接器。

    常见问题与解决方案


    - 问题一:连接器安装后接触不良。
    - 解决方案:检查插头和插座的引脚对齐情况,确保正确的焊接质量和连接压力。
    - 问题二:连接器接触电阻过高。
    - 解决方案:更换新的镀层选项,如 10 微英寸金(Au),以提高接触可靠性。
    - 问题三:连接器无法承受预期电流。
    - 解决方案:确认所选连接器的额定电流是否符合应用需求,并选择更高额定电流的型号。

    总结和推荐


    Mill-Max 的 Series 850、851、852 和 853 连接器系列提供了出色的可靠性、紧凑的设计和灵活的配置选项。这些产品非常适合需要高度紧凑布局和可靠连接的高端电子设备。我们强烈推荐这些连接器用于各种高密度应用场合,特别是通信设备、工业自动化和计算机系统等。如果您正在寻找高性能、高可靠性的连接解决方案,Mill-Max 的这一系列连接器将是您的理想选择。

853-41-098-10-011000参数

参数
排数 2
额定电流 -
颜色 黑色
间距-配接 1.27mm
类型 Push-Pull,Receptacle
防护等级 -
针脚数 98pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
零件状态 在售
包装方式 散装

853-41-098-10-011000厂商介绍

MILL-MAX公司是一家全球领先的电子连接器和互连解决方案制造商,专注于为各种行业提供精密的微型连接器和互连系统。公司的产品广泛应用于*事、**、医疗、通信、工业和消费电子等领域。

主营产品分类:
1. 微型连接器:包括圆形、矩形、D-Sub等多种形式,适用于高密度、小尺寸的连接需求。
2. 互连系统:提供定制化的互连解决方案,包括电缆组件、PCB板对板连接等。
3. 定制产品:根据客户需求,设计和制造特定的连接器和互连系统。

应用领域:
MILL-MAX的产品被广泛应用于以下领域:
- *事和**:用于**、导弹、**等设备的高可靠性连接。
- 医疗设备:如医疗成像设备、诊断设备等的精密连接。
- 通信:在通信基站、数据中心等场合提供高速、稳定的连接。
- 工业自动化:用于工业机器人、自动化生产线等的连接。
- 消费电子:如智能手机、平板电脑等设备的微型连接器。

MILL-MAX的优势:
1. 精密制造:采用先进的制造技术和严格的质量控制,确保产品的高精度和可靠性。
2. 定制服务:能够根据客户需求提供定制化的解决方案,满足特定应用的需求。
3. 广泛的产品线:提供多种类型的连接器和互连系统,满足不同行业的需求。
4. 全球服务:在全球范围内设有销售和服务网络,为客户提供便捷的支持。

853-41-098-10-011000数据手册

厂牌 PDF简要描述 下载
MILL-MAX 矩形连接器 - 针座 - 插座/母插口 MILL-MAX 853-41-098-10-011000 853-41-098-10-011000数据手册

853-41-098-10-011000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 15.0852 ¥ 125.2071
库存: 100000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 125207.1
